#1 HP Elitebook 835 G7 - Replacement Power LED

przez MendUsThis • 30 stycznia 2026, 14:50
Hello,

I need to replace the power LED on this laptop. It is a SMD 1615 or 1616 size and according to the user manual, will illuminate either White or Yellow. The number of the LED on the motherboard is D100. Can anyone with a schematic provide any details of this LED?

Board markings are LINDEN-6050A3147201-MB-A01(A1)

I was wondering if something like a Kingbright KPTB-1615SYKCGKC would be suitable, but I'm unsure if the forward voltage/current specified is OK?

Re: HP Elitebook 835 G7 - Replacement Power LED

przez Google Adsense [BOT] • 30 stycznia 2026, 14:50

#2 Re: HP Elitebook 835 G7 - Replacement Power LED

przez matic • 30 stycznia 2026, 15:54
MendUsThis napisał(a):Can anyone with a schematic provide any details of this LED?
Hello!
The documentation for this board is currently unavailable.

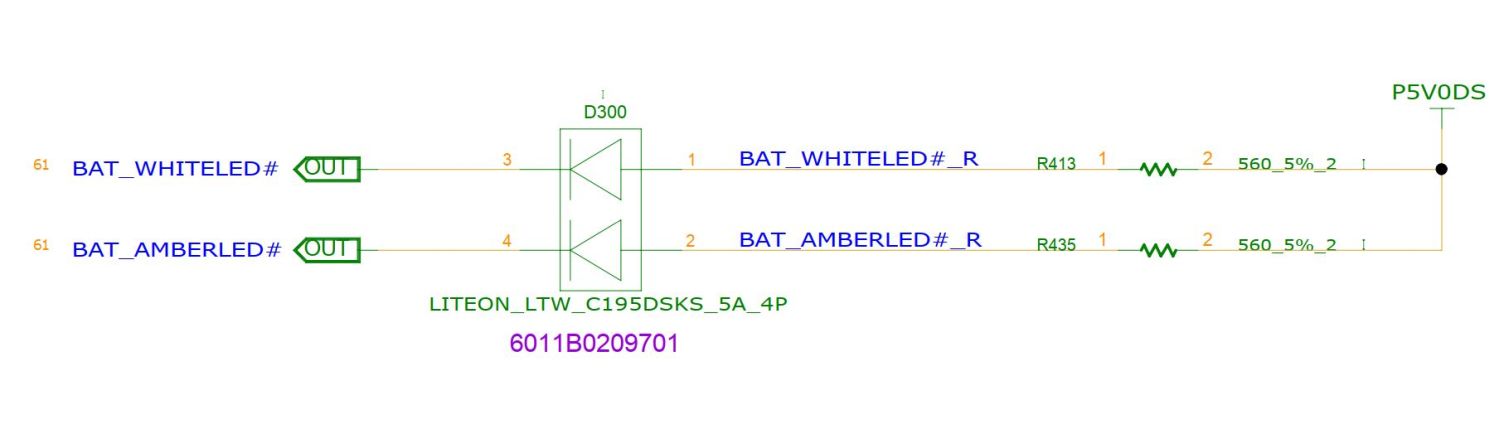

Based on other related schematics, this LED is probably LiteOn LTW-C195DSKS-5A or similar one.
Datasheet attached.
Obrazek

MendUsThis napisał(a):I was wondering if something like a Kingbright KPTB-1615SYKCGKC would be suitable
This Kingbright LED is Yellow/Green, while the original one is Yellow/White. The Kingbright LED is even more powerful compared to the LiteOn one.
If you don't care about the colour, you can use this LED as a replacement. But it will most likely shine with a different intensity than the original, so may need to modify the resistors value.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
