HP ELITEBOOK 2540P LA-5251P - zwarcie

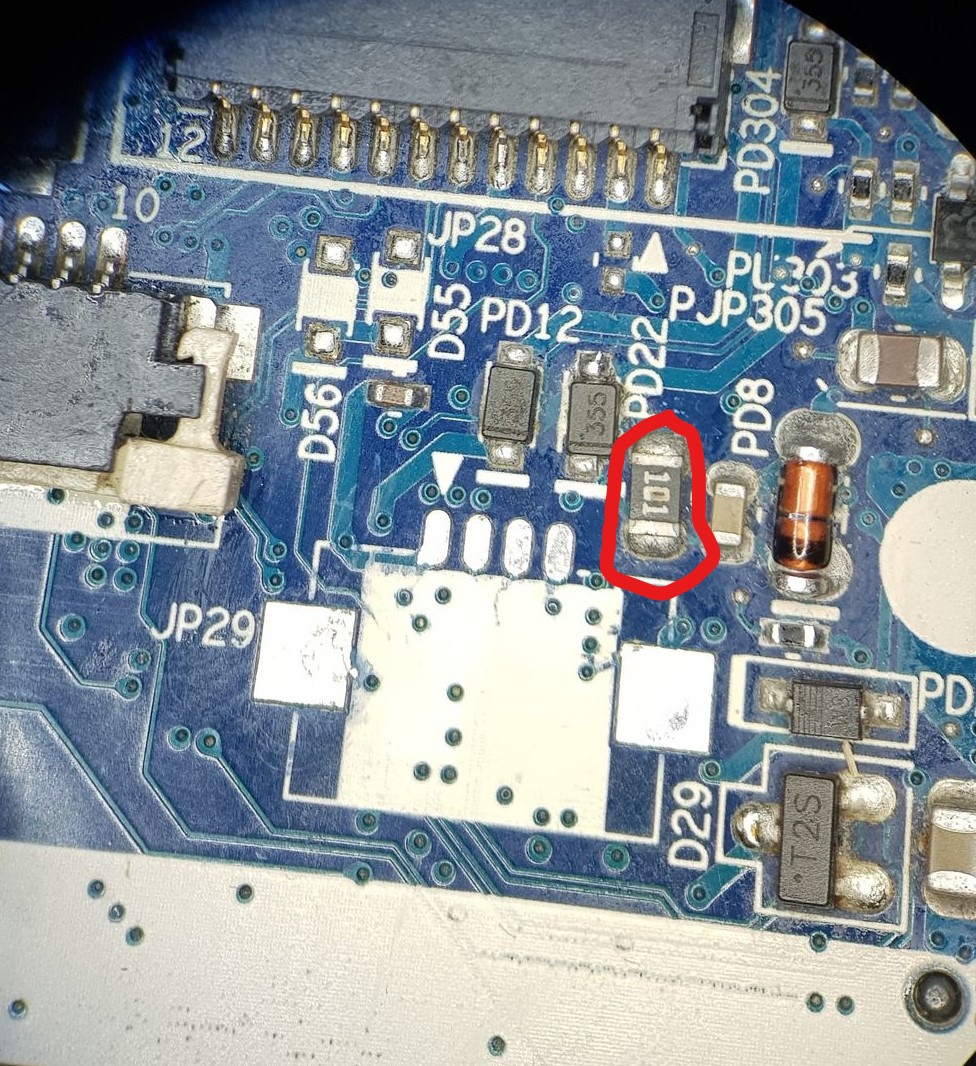

Witam! Mam problem z zdiagnozowaniem usterki na płycie. Zwarcie 0,13A, grzeje się rezystor obok diody PD22 i kondensatora PD8.

Jaką rezystancję do masy masz na KATODZIE diody PD8 (tej szklanej)?

Witam.
Przegrzewający się rezystor PR23 wygląda na nadpalony. Wylutuj go i sprawdź jego rezystancję. Mając wylutowany rezystor, zmierz przy okazji rezystancję na jego padach na płycie głównej względem masy.
Na Forum jest dostępna rozbudowana dokumentacja techniczna dotycząca tej płyty głównej, na pewno przyda się przy dalszej diagnostyce: schemat-hp-elitebook-2540p-compal-kat10-la-5251p-swatch-t6464.html
Pozdrawiam

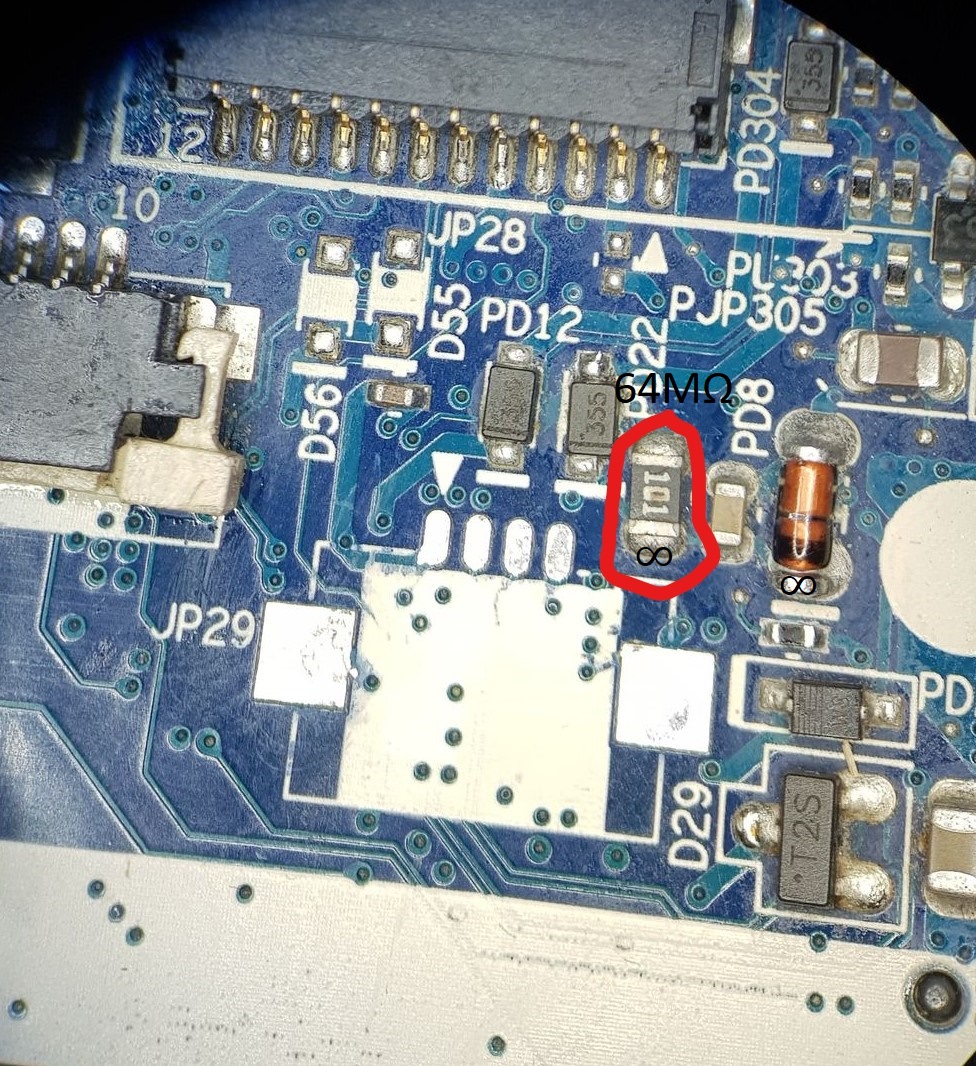

Rezystancja rezystora prawidłowa 100Ω, na katodzie diody PD8 rezystancja idzie do nieskończoności,

Jakie napięcie do masy masz na katodzie diody PD8 gdy podłączysz zasilacz? Jakie napięcie do masy masz na rezystorze 100Ω na padzie, na którym zmierzyłeś rezystancję 64MΩ?

Na katodzie diody PD8 napięcie 3,7 V natomiast na rezystorze 17,5 V.

Wylutuj PD8 i zmierz jeszcze raz napięcie w punkcie katody tej diody (pad na płycie).

Po wylutowaniu na padzie napięcie te same 3,7v

Wlutuj PD8 z powrotem i zmierz rezystancję do masy na n. 8 oraz 17 przetwornicy PU301 (TPS51125).

Noga 17- 370kΩ, noga 7 idzie w nieskończoność wnioskuje że coś z tą linią +3VLP jest nie tak bądź z przetwornicą natomiast ją już wcześniej wymieniałem a zwarcie jak było to takie zostało.

Czy układ PU301 grzeje się, gdy masz podłączony zasilacz i płyta pobiera te 130mA? Jeśli tak, to rozlutuj po kolei zwory: PJP301 oraz PJP303, za każdym razem podłączając płytę do zasilacza i sprawdzając, czy zwarcie ustąpiło. Jeśli ustąpi, podaj, po rozlutowaniu której zwory ustąpiło. Jeśli po rozlutowaniu OBU zwór płyta nadal pobiera 130mA po podłączeniu, to uszkodzony może być albo PU301, albo jeden z kondensatorów: PC15 lub PC314.

Wcześniejszy układ który miałem w nim zamontowany grzał się ten nowy już nie, zwory rozlutowane bez zmian, kondensatory pc15 oraz pc314 sprawne profilaktycznie wymienione bez rezultatu. Przez ten cały czas grzeje się strasznie rezystor PR23.

Mam rozumieć, że rozlutowałeś OBIE zwory PJP301 oraz PJP303 i płyta nadal pobiera 130mA od razu po podłączeniu zasilacza i PR23 się grzeje? Jeśli tak, wylutuj zworę PR37 i ponów test. Jeśli rezystor nadal będzie się grzał i na PD8 będziesz miał zaniżone napięcie, to albo masz uszkodzony (lub źle wlutowany - daj zdjęcie) układ PU301, albo zwarcie w laminacie, albo robisz pomiary w zupełnie innych miejscach, niż piszesz.

EDYCJA: Sprawdź, czy dioda PD22 nie ma zwarcia lub upływności w kierunku zaporowym.
