HP dv7 martwy, brak reakcji. Płyta: DAUT1AMB6E0 rev.E

Jak w temacie.
Płyta: DAUT1AMB6E0 rev.E
Hp w którym wymieniłem jakiś czas temu NB. Wrócił po miesiącu z nieprawidłowo działającą kartą LAN (nie rozpoznawała sieci, sterowniki bios ok test linux windows). Chciałem zrobić image dysku i jak miałem podłączony drugi dysk przez USB to laptop wyłączył się podczas pracy i już więcej nie podniósł. Brak reakcji na włącznik nie świecą się żadne ledy. Włączam zworą G2. Wyczytałem na forum, że często po podmianie NB w krótkim czasie pada SB. Pytanie, jak mogę bez wymiany zdiagnozować SB (jak najbardziej uprawdopodobnić).
+VIN 19,3V jest.
Przetwornica działa. Aczkolwiek napięcie 5V u mnie jest 4,36V (to chyba nie jest prawidłowe napięcie). Czy może jest to kwestia klucza przetwornicy PQ53?
Moje pomiary:
PQ53
D 19,3V 41 MΩ
S 4,37V 9 MΩ
G 4,1 V 14 MΩ

Cewki:
PL12 - 4,37V 10 kΩ
PL13 - 3,39V 7,2 kΩ

PL5 - 0,64V 14 MΩ
PL6 - 0V 1,1 kΩ
PL7 - 0V 222 Ω
PL8 - 0V 10 Ω
PL9 - 0V 10 Ω
PL10 - 0V 94 Ω
PL14 - 0V 9 Ω
Zastanawiają mnie zwarcia na prawie wszystkich cewkach. To chyba nie jest prawidłowy objaw?
Jak zwykle będę wdzięczny za wszelkie porady

A procesor zostały wyjęty do pomiaru cewek? Z procesorem, na cewkach przy nim miernik będzie pokazywać zwarcia.

Dzięki za podpowiedź. Kolejna cenna nauka. Mierzyłem z procesorem.
Pomiary bez procesora wyglądają już zdecydowanie inaczej (nigdzie nie ma zwarcia)

PL12 - 4,37V 9 MΩ
PL13 - 3,39V 9 MΩ
PL5 - 0,64V 14 MΩ
PL6 - 0V 9 MΩ
PL7 - 0V 9 MΩ
PL8 - 0V 10 MΩ
PL9 - 0V 10 MΩ
PL10 - 0V 9 MΩ
PL14 - 0V 9 MΩ

Podsumowując zwarć nie ma. Więc zastanawia mnie PQ53 (czy to nie za niskie napięcie?) Czy to może być jego wina? Czy może SB. Próbowałem podgrzać rdzeń SB jednak nic to nie dało. Płyta martwa.

Sprawdź czy nie masz przywarcia na nóżkach 1,2,3 tranzystorów pq23 oraz pq24. Te 4,37V jest po obu stronach cewki PL12 ?

pq23 1,2,3 - 68 KΩ
pq24 1,2,3 - 48 KΩ
PL12 - 4,37V po obu stronach cewki

Wymieniłem pq53 i dalej bez zmian. Dalej na Source 4,37V.
Będę wdzięczny za wszelkie rady gdzie dalej szukać. Czy może to być SB?

Measure the voltages on pins 10, 11 of PU8

PU8 10 - 3,9 V 11-0V
Upss... PU8 very fast heats up and it's very hot. What it means.

PU8 bardzo szybko staje się gorący. Co to może oznaczać?

Measure the resistance, unsolder the circuit, for PR155, PR156

I don't have PR155 and PR156
[url=https://www.elvikom.pl/obrazki/_f/f_0023681.jpg][/url]

Measure the voltages on pins 1, 6, 7, 13, 14, 27, 28, 32 PU8
If PU8 warms up and the required measures have negative replace PU8.

PU8
1 - 2,01V
6 - 19,30V It seems to me ok
7 - 4,81V
13 - 0v
14 - 4,71v
27 - 4,70v
28 - 0,10v
32 - 4,77v

I don't know what is the correct value on PIN 1,7,13,14,27,28,32 of PU8

matrixmm napisał(a):PU8
1 - 2,01V
6 - 19,30V It seems to me ok
7 - 4,81V
13 - 0v
14 - 4,71v
27 - 4,70v
28 - 0,10v
32 - 4,77v

I don't know what is the correct value on PIN 1,7,13,14,27,28,32 of PU8

Measurements always press the start button?
The values ​​are correct except pin 13, 28
Replace PU8 to restore the 5V on PL12

After replace PU8. After turn on i have short cut on PL12 and PL13.
Now I searching short cut on +5VPCU and +3VPCU tree. I desolder PU8. Now i try a “power test”. I desolder PL12 and PL13. When I try connect 5v to PL12 pad I feel very hot PD9. I don’t know what is this PD9. I don’t have this device on my schematics and board view. Could I please a part of schema with this device?

Po wymianie PU8. Mam zwarcie w gałęzi +5VPCU i +3VPCU. Wylutowałem PU8, PL12 i PL13 i robię próbę zwarciową. Podałem 5v na pad PL12 i mam gorącą diodę PD9. Niestety ani na moim schemacie ani na board view jej nie mam. Może ktoś ma kawałek schematu z tym elementem?

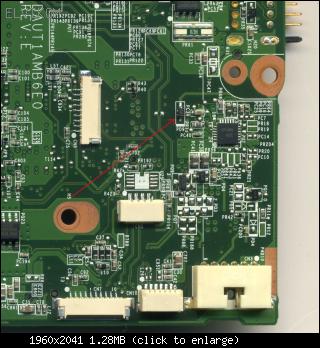

[url=https://www.elvikom.pl/obrazki/_f/f_0023697.jpg][/url]

Unfortunately, the schematic is not rev.E and on my schematic is not present PD9

Mam zwarcie na PL14. Rezystancja względem masy 3,8Ω. Mierzone na padzie wskazanym strzałką (PL14 wylutowana). Procesor i pamięć wyjęte. Wylutowałem ją ale na moim schemacie nie mam tej cewki i nie wiem dokąd idzie. Robiłem próbę zwarciową 1,5V ale jedyne co się grzeje to lekko nagrzewa się grafika.
Na moim schemacie ani na board view nie mam tej cewki. Może ktoś mnie naprowadzi jak tego szukać dalej albo może jakiś kawałekim schematu?
Będę wdzięczny za wszelką pomoc.

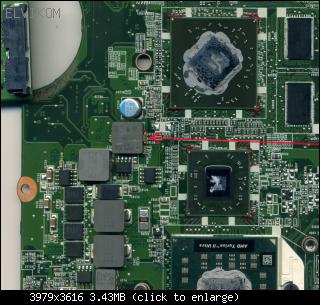

[url=https://www.elvikom.pl/obrazki/_f/f_0023718.jpg][/url]

From my schematic PL14 is for vgacore value 1V.
With 1.5V you may have broken the graphics.

Mam zwarcie na PL14. Rezystancja względem masy 3,8Ω.

There is no short at all; is just a normal value for GPU core...

7 - 4,81V

Is a bit low, must have 5V there...
Measure pins 3 and 19 too.

After turn on i have short cut on PL12 and PL13.

Did you mean measured continuity with power on board???
I hope not...
Measure resistance to GND 30 seconds after removed the charger.

Actualy i don't connect mainboard to charger. I have desolder so many elements
Hmm. If You told 3,8Ω mayby ok. I replace oder broken commponent and try turn on charger.
