#1 HP Compaq nc6400, nie włącza się na oryginalnym zasilaczu, działa na serwisowym

przez motonit • 4 października 2013, 09:12
Witam,
mam problem z naprawą laptopa NP Compaq nc6400 model HSTNN-C18C. Laptop w ogóle nie włącza się z oryginalnego zasilacza, zasilacz jest nowy. Natomiast po podłączeniu do zasilacza serwisowego (na linię sygnałową podano napięcie z dzielnika dwóch rezystorów 100k) uruchamia od razu po włożeniu wtyczki do gniazda zasilania i pracuje poprawnie.
Wychodzi na to że problem wynika z błędnego rozpoznawania sygnału sterującego (dodatkowy pin we wtyczce). Bardzo proszę o kawałek schematu, gdzie rozrysowany jest układ wykrywania i rozpoznawania tego sygnału. W zasilaczu poprzednim (dostarczonym przez klienta) było zwarcie +19 do linii sygnałowej i pewnie to jest przyczyną awarii.
Za wszelaką pomoc dziękuję.

Re: HP Compaq nc6400, nie włącza się na oryginalnym zasilaczu, działa na serwisowym

przez Google Adsense [BOT] • 4 października 2013, 09:12

#2 Re: HP Compaq nc6400, nie włącza się na oryginalnym zasilaczu, działa na serwisowym

przez WIOLAD • 4 października 2013, 09:52
Oznaczenie płyty proszę podać.

#3 Re: HP Compaq nc6400, nie włącza się na oryginalnym zasilaczu, działa na serwisowym 

przez greg464 • 4 października 2013, 10:25

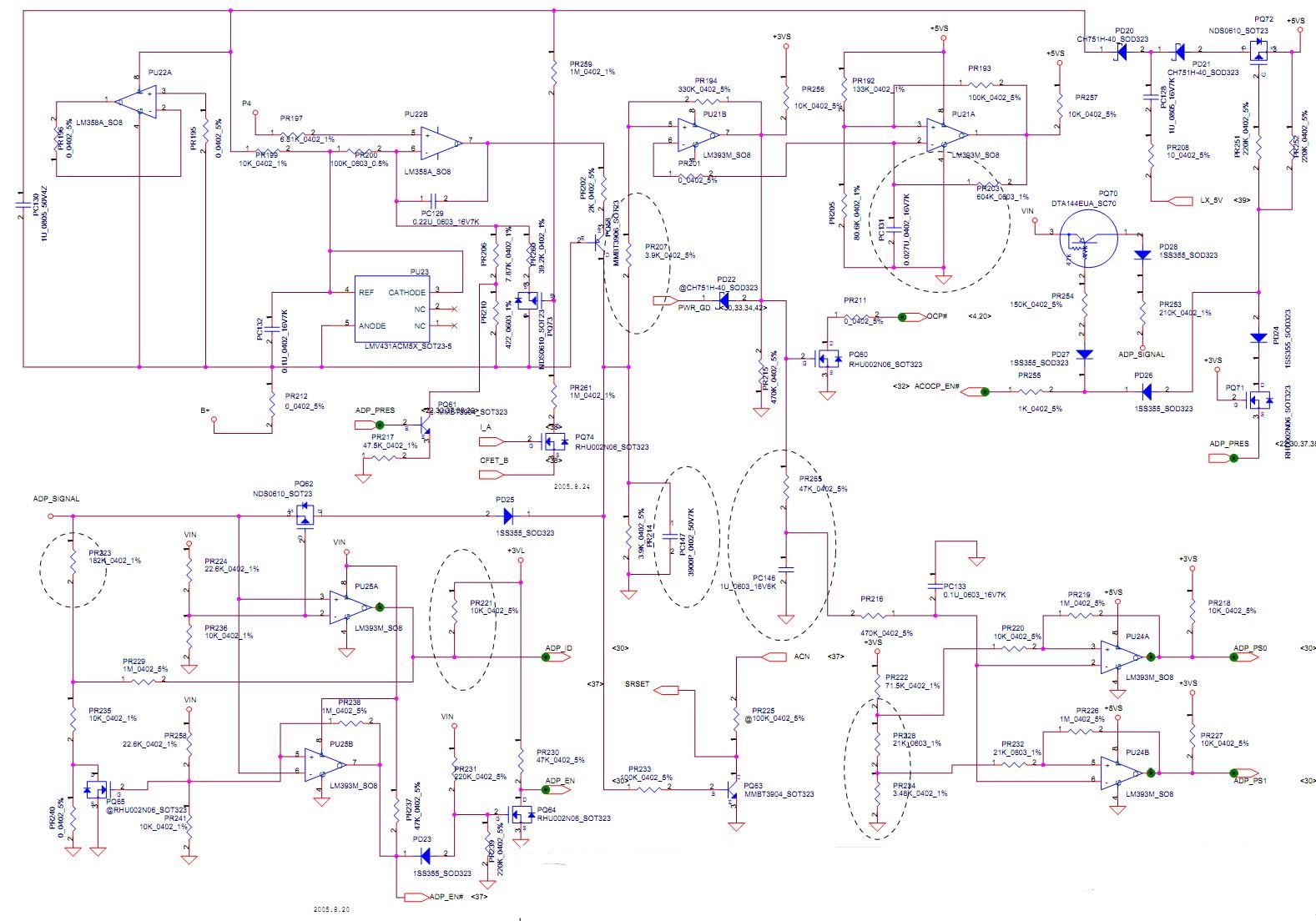

Obrazek

Tylko nie wiem co tu szukać skoro nie działa zasilacz to trzeba go podmienić na sprawny.

#4 Re: HP Compaq nc6400, nie włącza się na oryginalnym zasilaczu, działa na serwisowym

przez motonit • 4 października 2013, 10:56
Płyta to HAT00 LA-2952P rev. 1B. Zasilacz już został wymieniony i laptop dalej się nie włącza.
Dla wyjaśnienia laptop dotarł z uszkodzonym zasilaczem fabrycznym ( linia sygnałowa przywarta do linii +19V). W laptopie wyłamane było gniazdo - gniazdo zostało naprawione i na zasilaczu serwisowym laptop normalnie wstaje. Niestety na NOWYM zasilaczu fabrycznym laptop się nie uruchamia. Stąd wnioskuję iż uszkodzony został układ wykrywania i rozpoznawania napięcia na linii sygnałowej.

W którym miejscu płyty jest układ PU25 - nie potrafię go zlokalizować - niby duży jest (SO8) a jednak go nie widzę - to na pewno właściwy schemat?
