HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

 Regole del forum: Clicca per leggere le regole del forum

  1. Il titolo dell'argomento deve contenere: marca e modello completo del dispositivo e la breve descrizione del problema.
  2. Il messaggio di argomento dovrebbe contenere: un identificatore PCB (in caso di riparazioni hardware), descrizione estesa del problema, cosa è stato controllato/sostituito/misurato, eventuali conclusioni e la domanda. Se non riesci a individuare un identificatore PCB, leggi QUESTO ARGOMENTO. Se non riesci ancora a individuare un identificatore PCB, invia foto chiare di entrambi i lati della scheda madre; è necessario rimuovere qualsiasi pellicola o altri elementi che potrebbero coprire questo identificatore.
  3. Prima di pubblicare un nuovo argomento, leggere tutti gli argomenti nel subforum CORSI e fare una diagnosi preliminare basata sul contenuto di questi corsi.
  4. È VIETATO caricare diagrami completi, file BIOS / firmware o qualsiasi altro tipo di documentazione (o collegarsi a siti Web con tali file). Puoi caricare solo una piccola parte della documentazione o collegarti al file del BIOS nel subforum BIOS FILE NON VERIFICATI. Non è consentito caricare più di una pagina completa di istruzioni/diagrami per singolo argomento. Il file che carichi non deve contenere filigrane, contrassegni "Riservati", link o indirizzi email e non può essere protetto da password.
  5. È consentito descrivere un solo dispositivo difettoso per singolo argomento - dovresti sempre aprire un nuovo argomento per ogni dispositivo successivo.
  6. La richiesta degli diagrami completi, dei file BoardView, dei file BIOS o di qualsiasi altro tipo di documentazione NON È CONSENTITA in questo subforum. Se hai bisogno di chiedere uno di questi, dovresti aprire un nuovo argomento nel subforum DOCUMENTAZIONE E RICHIESTA BIOS/EFI.
 Questo argomento è contrassegnato come D'ARCHIVIO. Rispondi solo se il tuo messaggio contiene la soluzione (Termini e Condizioni p. 12.1).

#21 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 21 aprile 2020, 10:54
Measure the voltage to ground on coils L6100, L6150.

Re: Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Google Adsense [BOT] • 21 aprile 2020, 10:54

#22 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 22 aprile 2020, 09:01
L6100 -4,190k Ohm
L6150- spad od 7M Ohm do 13k Ohm - następnie rośnie do 45K Ohm
Brak napięć na obu cewkach.
Napięcia tam były, obecnie brak.

#23 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 22 aprile 2020, 09:15
Remove the bridge on transistor Q6010.
Bridge the pins 1, 6 of transistor Q6009 with a jump wire. Connect the board to the power supply and measure the voltages to ground on pins 1, 4, 8 of transistors Q6010, Q6011.

#24 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 22 aprile 2020, 11:10

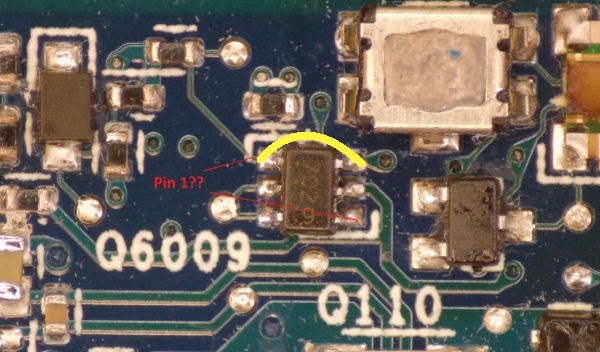

Ten układ Q6009 jest tak oznaczony, że powiem szczerze, mam z nim problem.
Immagine
Jeżeli dobrze myślę Pin 1 jest na górze?

#25 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 22 aprile 2020, 12:01
Bridge the highlighted two pins:

Immagine

#26 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 23 aprile 2020, 08:37
Q6010
PIN 1,2,3 -19,45v
PIN 4- 6v
PIN 5,6,7,8 19,45v

Q6011
PIN 1,2,3- 19,45v
PIN 4- 25,35v
PIN 5,6,7,8- 19,45v

#27 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 23 aprile 2020, 10:18
Remove the bridge on transistor Q6009 and measure the voltage to ground on pin 8 of both BIOS chips (MAIN and EC) with connected power supply only.

#28 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 23 aprile 2020, 15:03
0V w obu przypadkach

#29 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 23 aprile 2020, 15:53
Measure the voltages to ground on pins 1, 4, 6, 10, 11, 12, 13 of chips U6100, U6150.

#30 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 24 aprile 2020, 09:08
U6100
1-19,4V
4-0V
6-0,121V
10- 0V
11- 10,32V
12-0V
13-0V

U6150
1-19,4V
4-0V
6-5,1V
10-4,892V
11-5,213V
12-10,47V
13-0V

#31 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 24 aprile 2020, 10:30

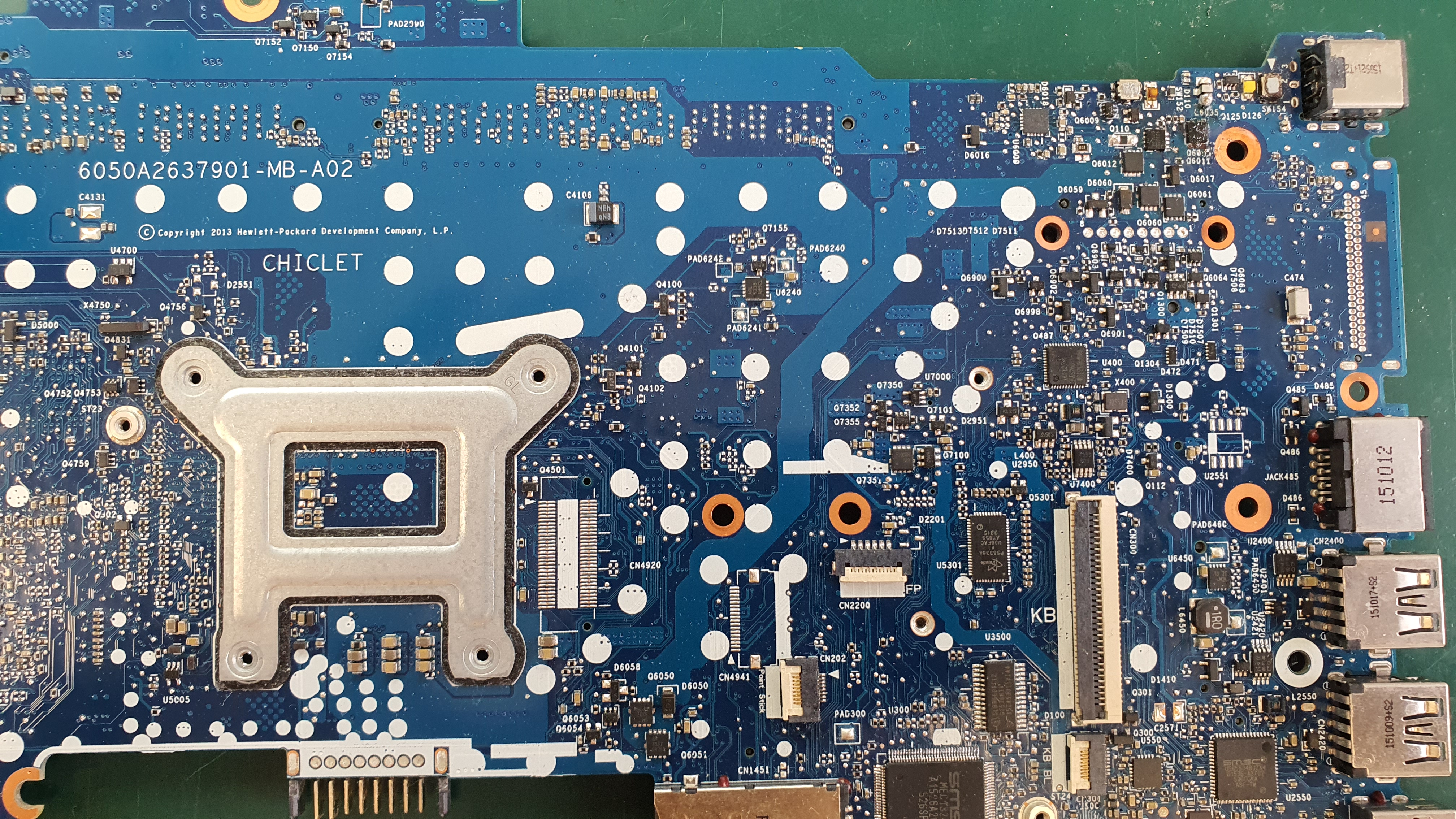

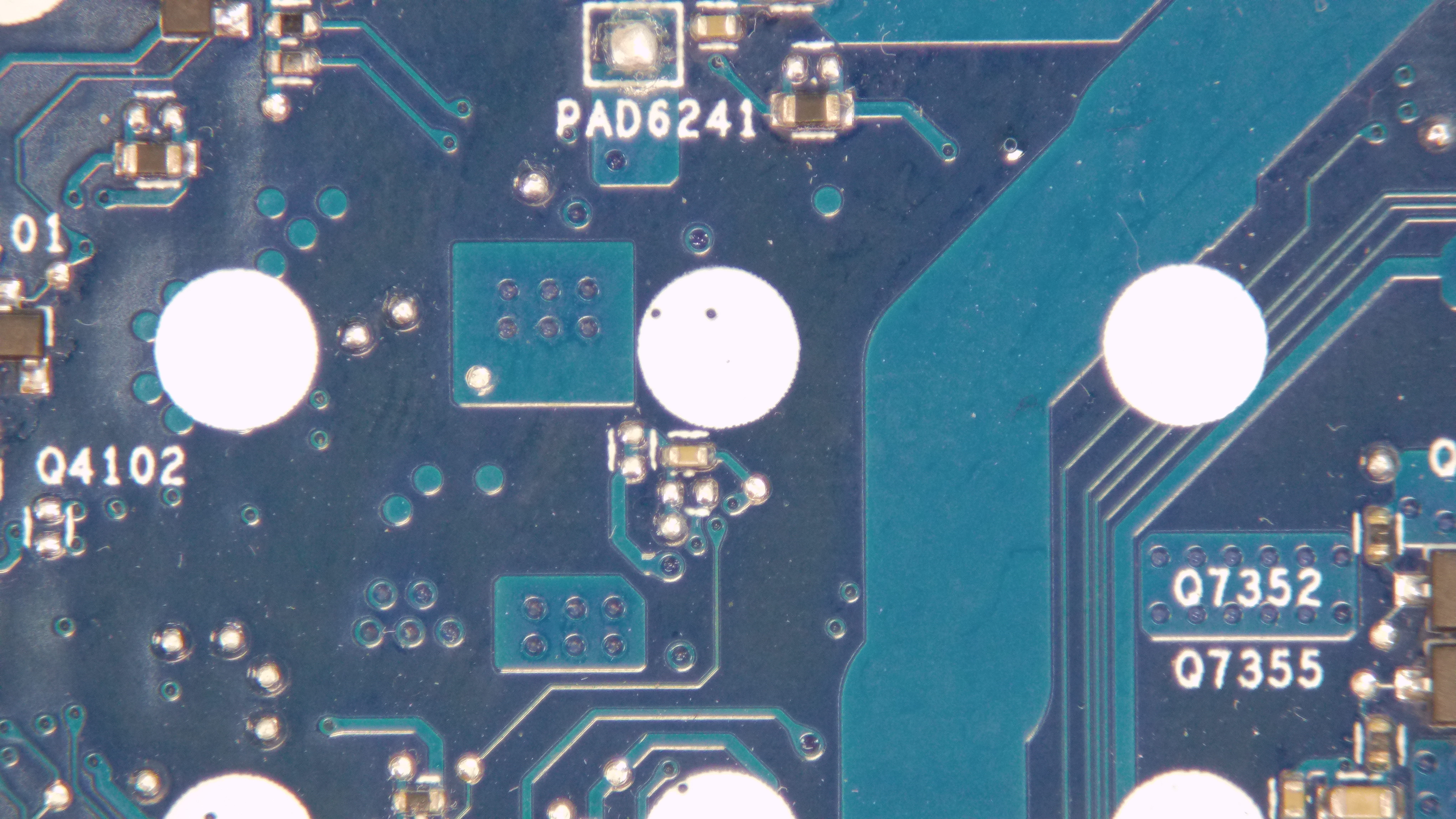

Please, post a clear picture of U6100 area from another side of the board.

#32 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 24 aprile 2020, 15:11
Immagine
Immagine

Czego szukamy?

#33 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 24 aprile 2020, 15:20

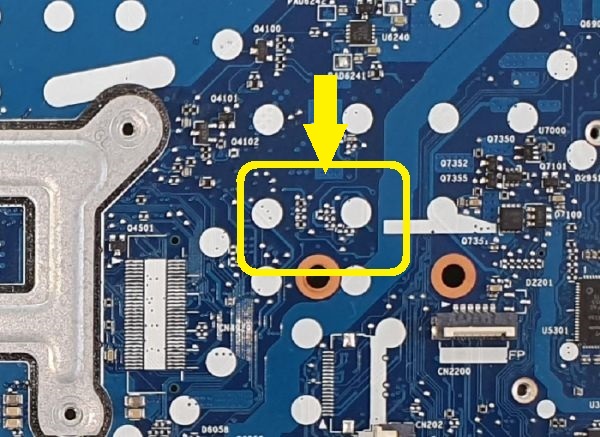

Please, post a clear picture of highlighted area of the board.

Immagine

#34 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 27 aprile 2020, 09:29
Filmik z tego obszaru.



Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

#35 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 27 aprile 2020, 14:02

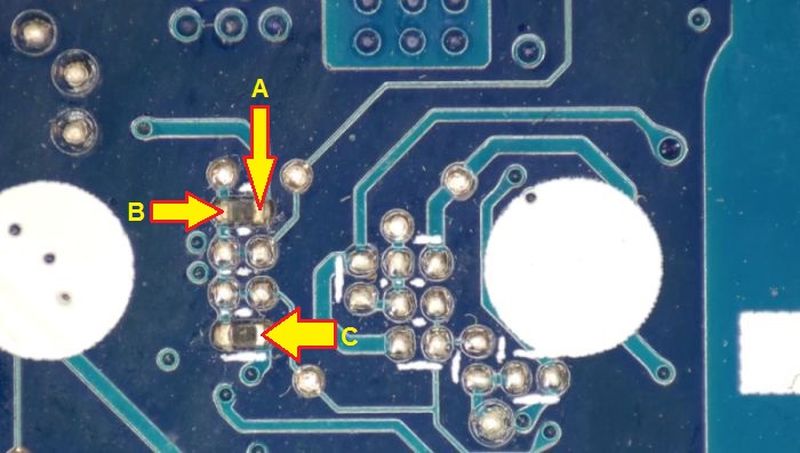

Measure the resistance to ground on point B.
Measure the voltages to ground on points A, B, C.

Immagine

#36 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 28 aprile 2020, 08:21
W punkcie B rezystancja 87k ohm i rośnie powoli. Gdy wezmę sondę i dotkę raz jeszcze 0,865M ohm i spada.
A- 0V
B-10,45V
C-19,45V

#37 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 28 aprile 2020, 20:02
Use a continuity tester and check the continuity between point "B" and pin 12 of chip U6100.

#38 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 4 maggio 2020, 13:00
Jest ciągłość pomiędzy "B" a pinem 12 układu U6100.

#39 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da matic • 5 maggio 2020, 10:20
Grzechquu ha scritto:Jest ciągłość pomiędzy "B" a pinem 12 układu U6100.
If so, how it is possible that there are different voltages on this two points?
Grzechquu ha scritto:U6100
12-0V
Grzechquu ha scritto:B-10.45V


#40 Re: HP 850 G2 zalany nie ładuje baterii, nie działa bez niej tzn na samym zasilaczu.

da Grzechquu • 6 maggio 2020, 09:48
Przepraszam, mój błąd.

U6100
1-19,4V
4-0V
6-0,121V
10- 0V
11- 0,112V
12-10,32V
13-0V

U6150
1-19,4V
4-0V
6-5,1V
10-4,892V
11-5,213V
12-10,47V
13-0V
