#1 HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 25 kwietnia 2022, 10:39
Cześć,

mam sprzęt HP 250 G7, sprzęt trafił do mnie że ma problem z włączaniem, sprzęt aktualnie nie reaguje na włącznik.
Po rozebraniu sprzętu szybki pomiar 19V obecne na pierwszej bramce na wejściu na wyjściu mamy już 0,2V.

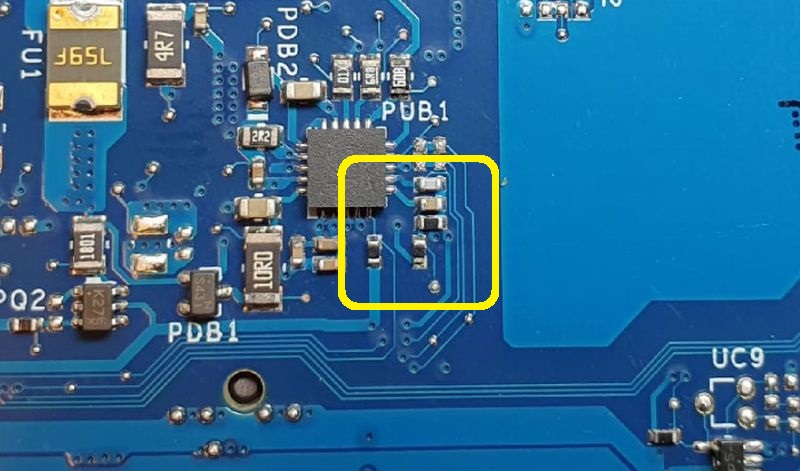

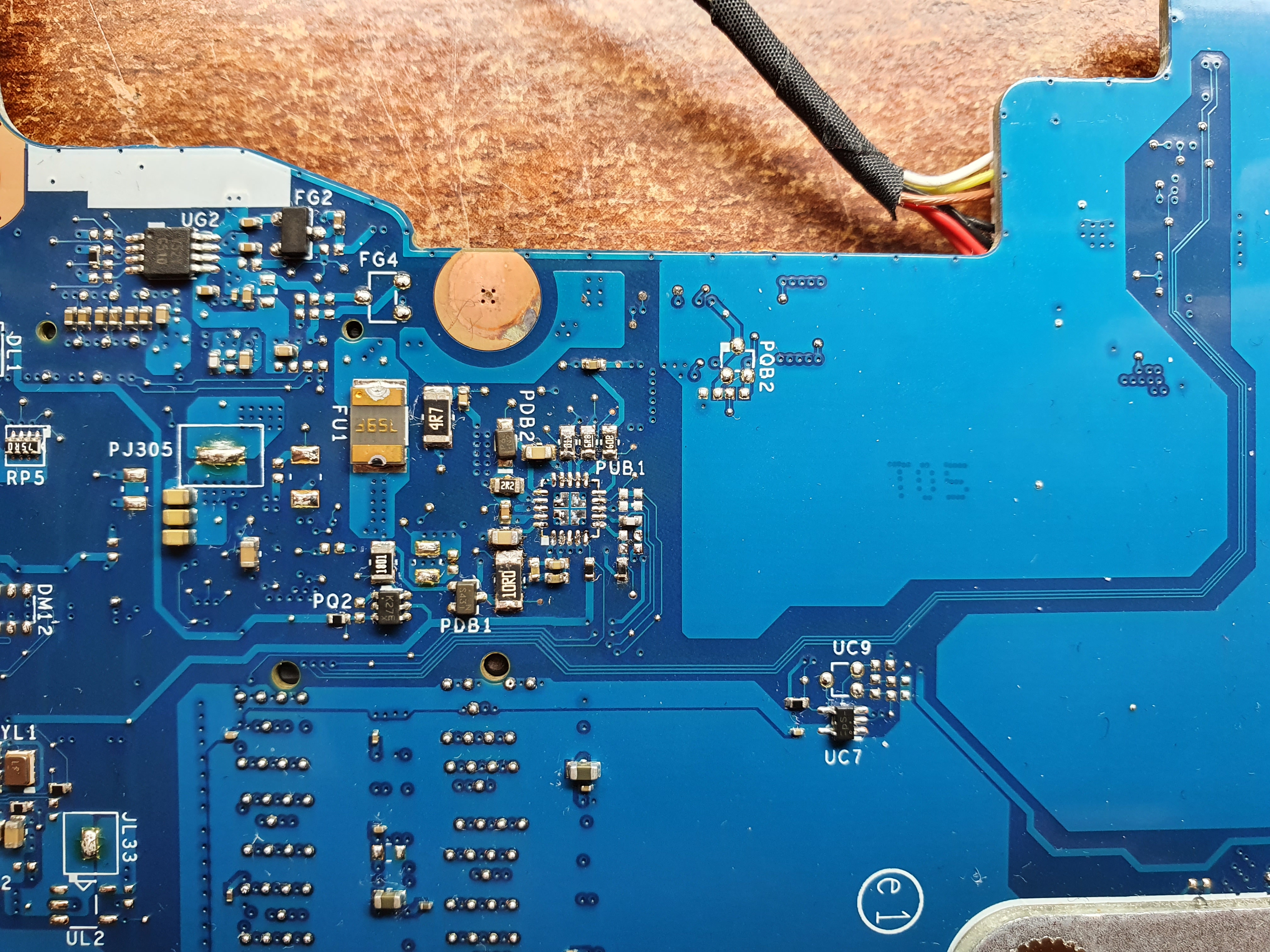

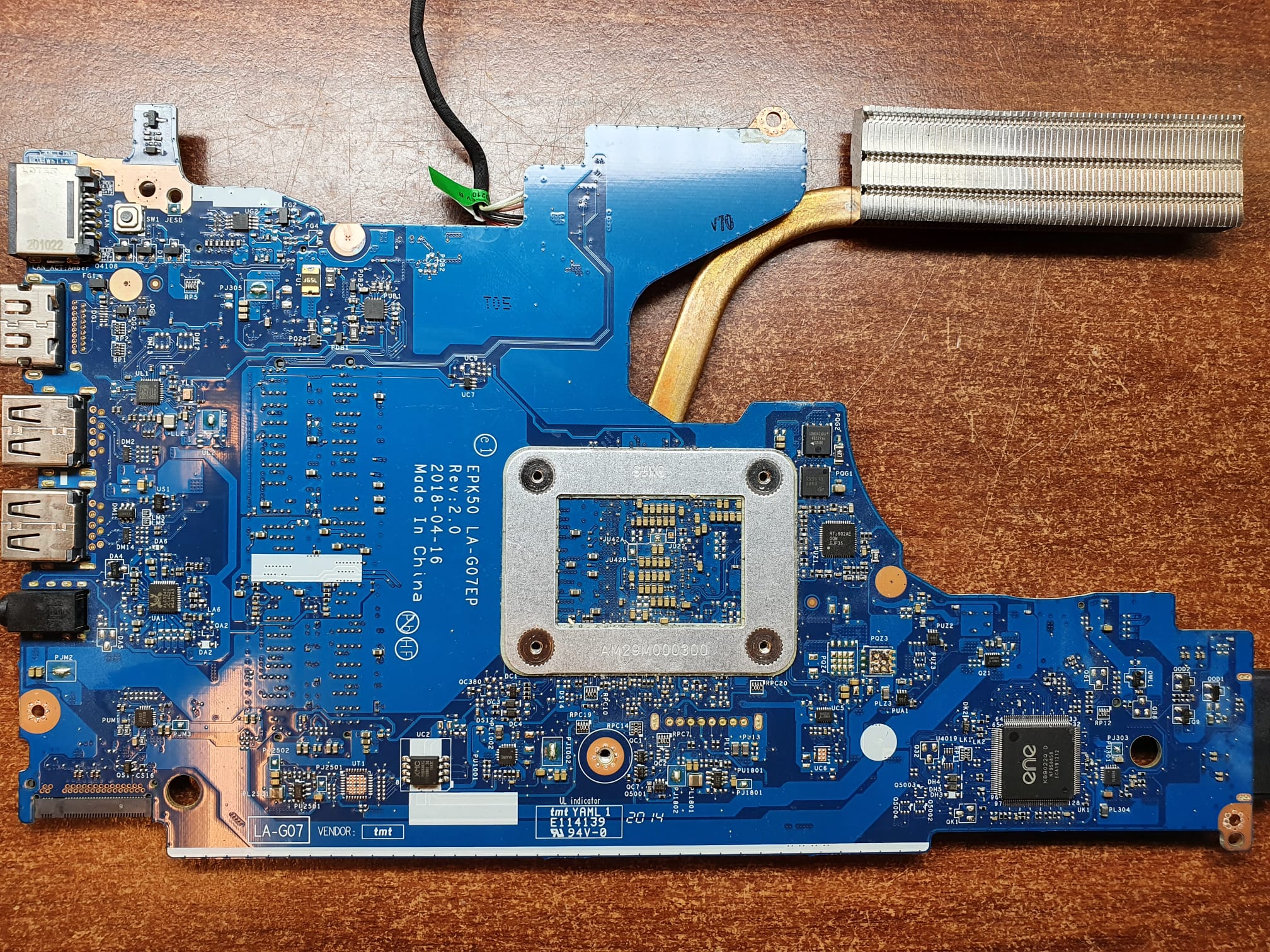

Po wyciągnięciu płyty przyglądnąłem się jej i mam podejrzenie że była ona zalana w okolicy PUB1 ( charger ) zdjęcie poniżej.

Dioda w gnieździe nie świeci. Czekam na nowe gniazdo w celu weryfikacji.

PJP1:
1. 19,5V
2. 19,5V
3. masa
4. masa
5. 0V
6. 0,96V
7. 0V
8. 0V

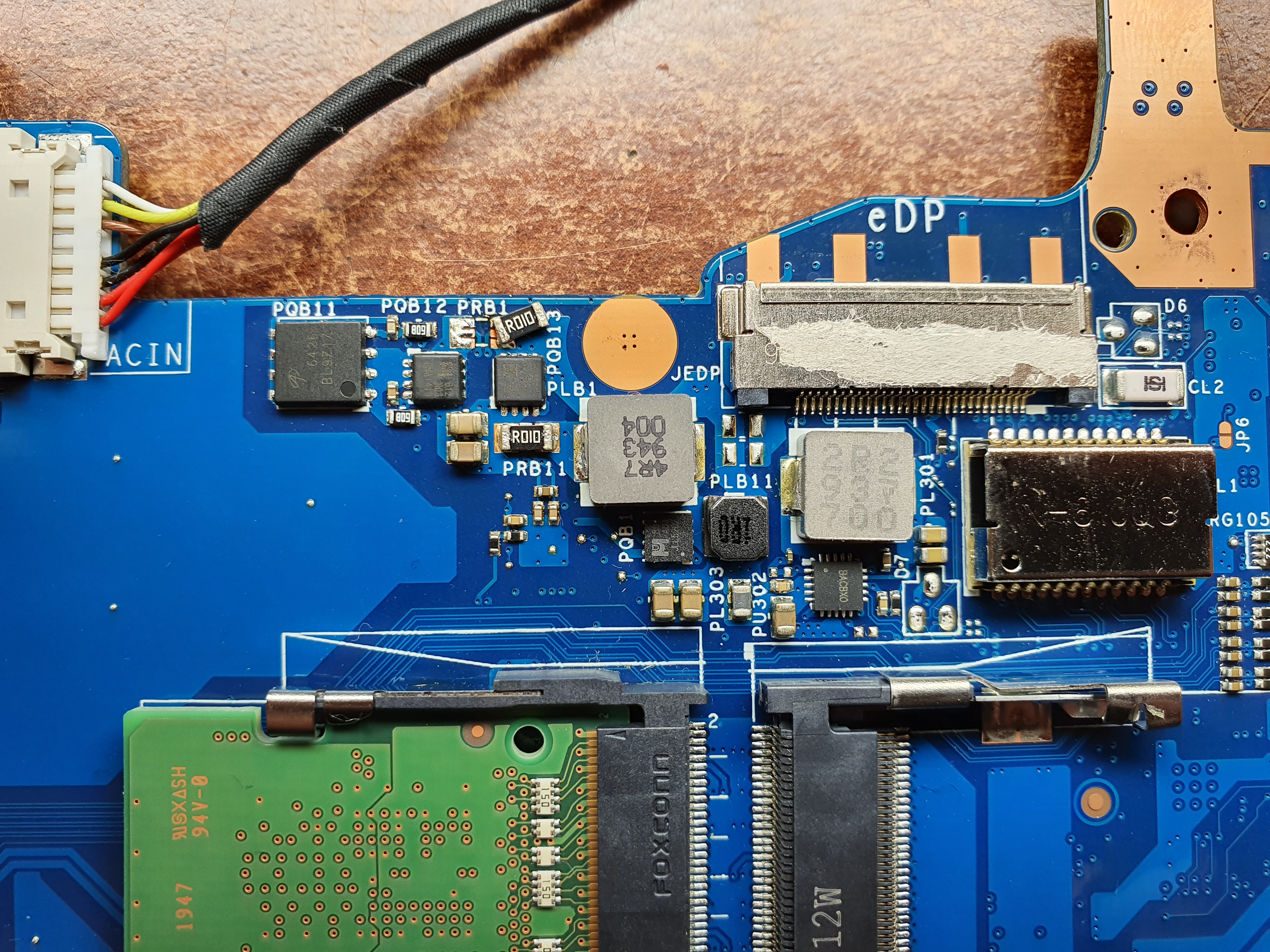

PQB11
1. 0,18V
2. 0,18V
3. 0,18V
4. 0,18V
5. 19,5
6. 19,5
7. 19,5
8. 19,5

Obrazek

Obrazek

Obrazek

Re: HP 250 G7 Martwy LA-G07EP

przez Google Adsense [BOT] • 25 kwietnia 2022, 10:39

#2 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 25 kwietnia 2022, 11:05
Hello!

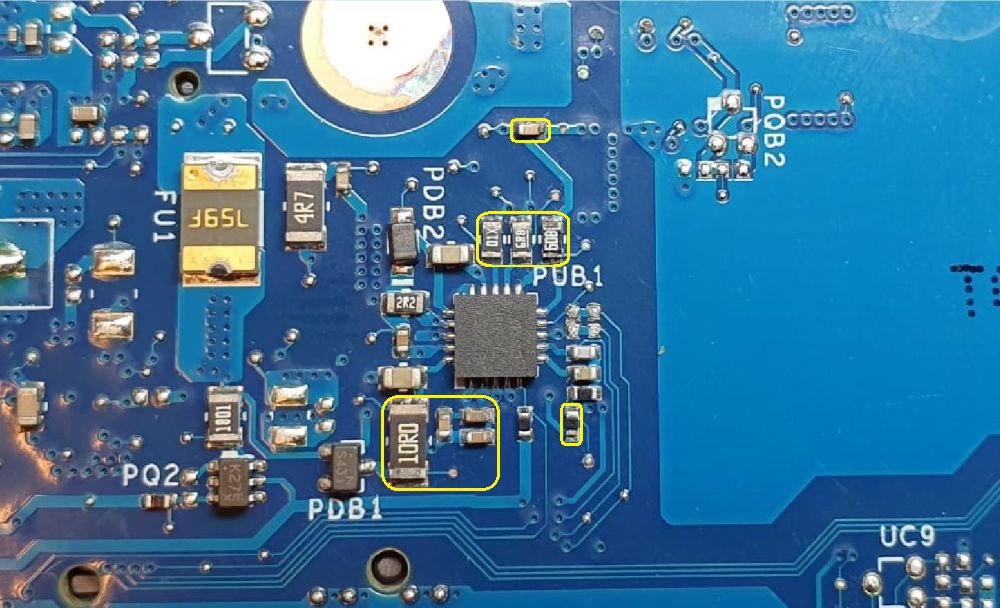

Start with replacing all corroded components regardless of whether if they seems functional or not.
Obrazek

#4 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 26 kwietnia 2022, 14:46
Przemierzyłem wartości rezystorów i dokonałem ich wymiany, mam problem z doborem kondensatorów ( aktualnie są ściągnięte )

PUB1
3-0V
4-0V
5-0V
6-0V
8-0,02V
9-0V
16-0V
17-0V
19-0V
20-19,25V

#5 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 26 kwietnia 2022, 15:11
PrEzEz96 napisał(a):Przemierzyłem wartości rezystorów i dokonałem ich wymiany, mam problem z doborem kondensatorów ( aktualnie są ściągnięte )
1-> Capacitor PCB9 = 10nF/50V, package 0402
2-> Resistor PRB13 = 10Ω/1%, package 0603
3-> Resistor PRB14 = 6.8Ω/1%, package 0603
4-> Resistor PRB5 = 4.12kΩ/1%, package 0603
5-> Resistor PRB17 = 422kΩ/1%, package 0402
6-> Capacitor PCB10 = 100nF/25V, package 0402
7-> Capacitor PCB1 = 100nF/25V, package 0402
8-> Capacitor PCB11 = 100nF/25V, package 0402
9-> Resistor PRB6 = 10Ω/1%, package 1206
Obrazek

Measure the voltages to ground on both pins of resistor "5".

#6 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 26 kwietnia 2022, 15:56
Dziękuje za informacje
Wymieniłem rezystor PRB5 na poprawny, zamontowałem wcześniej 450kΩ według pomiarów starego rezystora.

PRB6 - 422kΩ | 1- 19,25V | 2- 0V


PUB1
3-0V
4-0V
5-0V
6-0V
8-0,02V
9-0V
16-0V
17-0,26V
19-0V
20-19,25V

Sprawdzając rezystancję rezystora nad rezystorem PRB17 oznaczonym "5" znalazłem zwarcie do masy od prawej strony rezystora

#7 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 26 kwietnia 2022, 16:24
PrEzEz96 napisał(a):PRB6 - 422kΩ | 1- 19,25V | 2- 0V
Do you mean PRB17 (not PRB6)?
If so, measure the resistance to ground on pin 6 of charger chip PUB1.

#8 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 26 kwietnia 2022, 17:16
Wstawiam zdjęcie żebyśmy się dobrze zrozumieli, (czerwona kropka ) tutaj mam zwarcie do masy z drugiej strony tego rezystora brak zwarcia.

Obrazek

#9 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 26 kwietnia 2022, 21:16
PrEzEz96 napisał(a):(czerwona kropka ) tutaj mam zwarcie do masy
[ Obrazek ]
It is exactly as it should be.

PrEzEz96 napisał(a):z drugiej strony tego rezystora brak zwarcia.
Okay, but what is an actual resistance to ground on this point?

#10 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 27 kwietnia 2022, 09:05
matic napisał(a):Okay, but what is an actual resistance to ground on this point?

66,6kΩ

#11 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 27 kwietnia 2022, 09:48
Remove the charger chip PUB1 and shunt resistor PRB1 from the board. Connect the power supply to the board and remeasure the voltage to ground on pad 6 on the place of chip PUB1. If you will get a voltage around 2.6V, the charger chip PUB1 (BQ24725A) is damaged and needs to be replaced.

#12 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 27 kwietnia 2022, 11:29
Brak napięcia na pinie 6 ;/

#13 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 27 kwietnia 2022, 12:06
Are you sure the resistor "5" is good an replaced with the correct value - 422kΩ?[ Obrazek ]

#14 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 27 kwietnia 2022, 13:21
Dokonałem ponownego pomiaru "5" ma 450kΩ

#15 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 27 kwietnia 2022, 16:42
- Remove the capacitor marked as "A" from the board and remeasure the voltage to ground on pad 6 on the place of PUB1.
- If there will still be 0V, also remove the resistor marked as "B" and remeasure the voltage.
Obrazek

#16 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 28 kwietnia 2022, 10:15
Zsunięte elementy "A" i "B" nadal 0V na pinie 6

#17 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 28 kwietnia 2022, 16:04
Something strange is going on here. Please, post a clear picture of highlighted area of the board with removed components.
Obrazek

#18 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 29 kwietnia 2022, 11:09
Obrazek

Obrazek

#19 Re: HP 250 G7 Martwy LA-G07EP

przez matic • 29 kwietnia 2022, 14:59
Thoroughly clean the highlighted area of the board with IPA and remeasure the voltage to ground on pad 6 on the place of charger chip.
If there will still be 0V, measure the resistance to ground on pad 6 on the place of charger chip.
Obrazek

#20 Re: HP 250 G7 Martwy LA-G07EP

przez PrEzEz96 • 29 kwietnia 2022, 15:06
Pin 6 - 0,03V

Pin 6 - nie mogę dokonać pomiaru na każdej skali pokazuje pomiar poza skalę. Sprawdzałem brak zwarcia do masy.
