#21 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 16:40

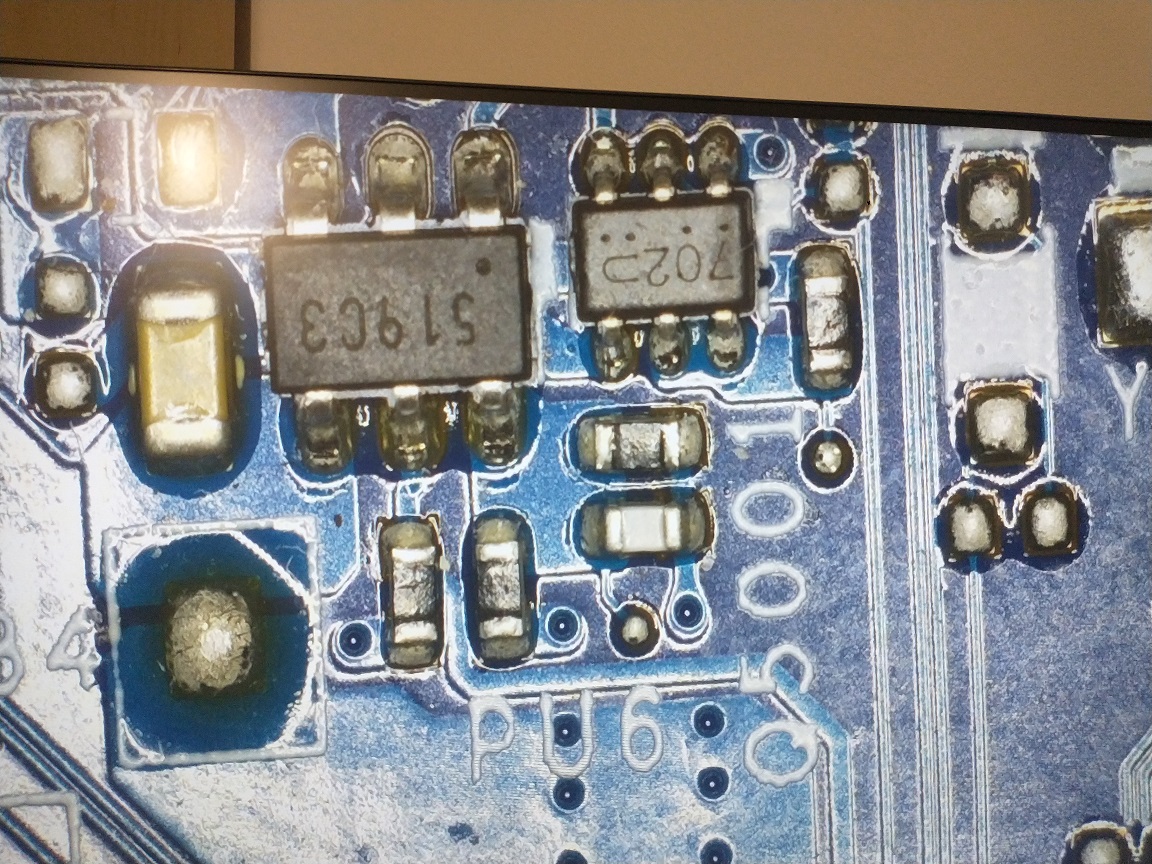

Зображення

Re: Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

Google Adsense [BOT] • 10 Лютого 2023, 16:40

#22 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 16:50
Measure the voltages to ground on pins 1, 4, 5 of chip PU6 when the machine is turned on.

#23 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 16:56
1 - 3,28V
4 - 0,23V
5 - 0V

#24 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 17:03
Measure the voltage to ground on coil PL9 and on jumper PJB4 when the machine is turned on.

#25 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 17:08
Napięcie na PJB4 i PL9 jest dokładnie takie same - 3.37V

#26 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 17:37
mlik написав:4 - 0,23V
mlik написав:PJB4 i PL9 jest dokładnie takie same - 3.37V
The jumper PJB4 is directly connected to the pin 4 of chip PU6, but you have different voltages on these two points. How is this possible?

#27 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 17:46
Nie wiem. Sprawdziłem drugi raz i PJB4 ma 3,37V, a 4 pin PU6 ma 0.23V. Mogę Ci przesłać zdjęcia/film, cokolwiek.

#28 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 17:53

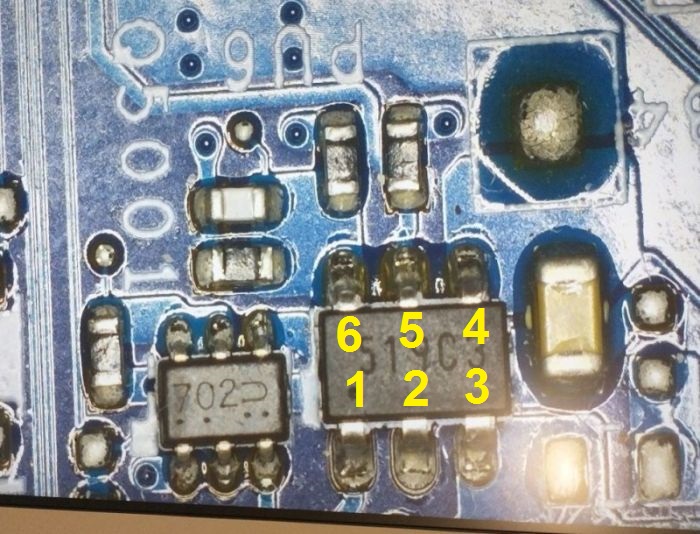

Did you count the pins of chip PU6 correctly?
Зображення

If so, re-solder all pins of the chip PU6.

#29 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 17:59
Masz rację. Mój błąd - przepraszam Cię za to. 4 pin na PU6 - 3.37V. Od razu Ci powiem, że dopiero się uczę i stąd takie błędy, ale „tylko ten nie popełnia błędów, kto nic nie robi”

#30 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 18:04
So, remeasure the voltages from the post #23, because they are most likely wrong.

#31 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 18:13
PU6
1 - 3.28V
4 - 3.37V
5 - 0V

#32 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 18:17
Open the jumper PJP9 and remeasure the voltage to ground on coil PL15 when the machine is turned on.

#33 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 18:28
Napięcie PL15 po rozlutowaniu zwory PJP9 - 1.8V

#34 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 18:33
Perform a short circuit test described here on the output pad (system side) of jumper PJP9. For a short circuit test limit the voltage to 1.8V.

#35 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 19:13

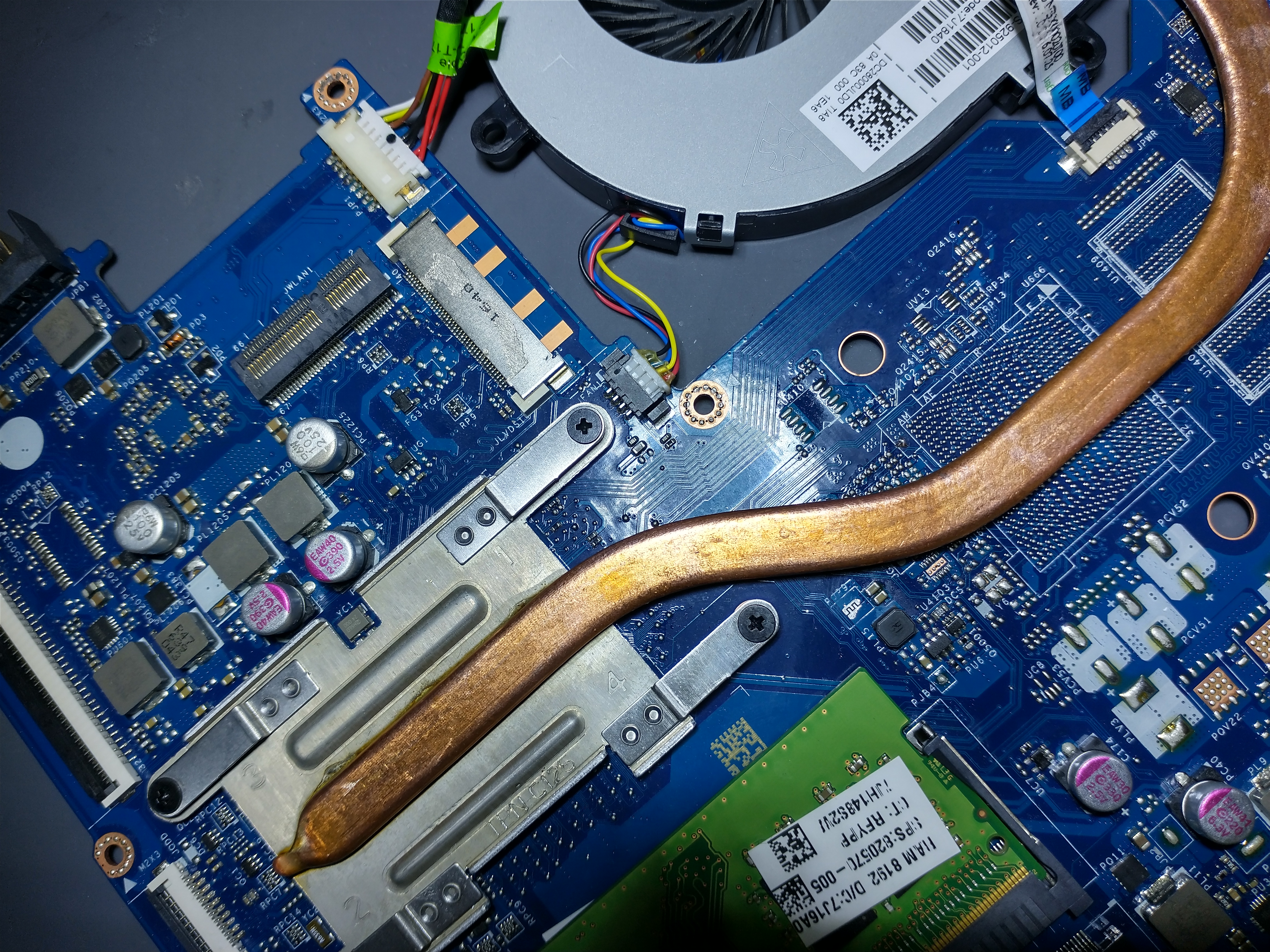

Зображення

Wole dopytać. Test mam zrobić po stronie cewek które nie dają napięć (PL602, PL1203,PL1205,PL1206), czy po stronie cewek PL8,PL9.

#36 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 19:23
mlik написав:Wole dopytać. Test mam zrobić po stronie cewek które nie dają napięć (PL602, PL1203,PL1205,PL1206), czy po stronie cewek PL8,PL9.

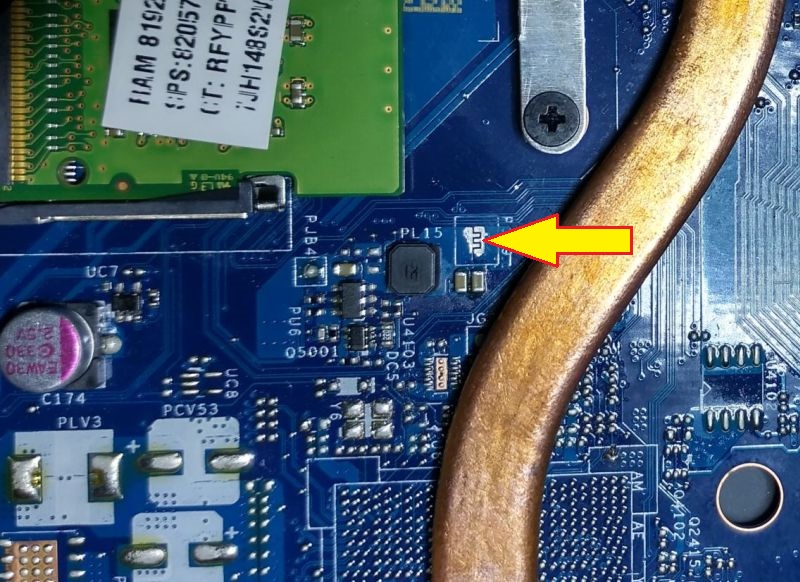

On the pad marked with an arrow.
Зображення

By the way, remove the heatsink from the board before the test so you will be able to feel the possibly heat on the APU hybrid.

#37 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 20:04
Próba zwarciowa: ograniczenie napięcia 1.8V. Pobór prądu 0. Nic się nie grzeje.

#38 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 20:07
Replace the chip PU6 (G5719CTB1U).

#39 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

mlik • 10 Лютого 2023, 20:44
Niestety, w grę wchodzi tylko zamówienie z Chin. Możesz mi w skrócie odpowiedzieć czemu sądzisz, że to PU6?

Edit.
Jest dostępny w Polsce G5719C - zamawiam.

#40 Re: HP 250 G5 BDL50 LA-D704P REV 4.0 - nie uruchamia się

matic • 10 Лютого 2023, 21:01
mlik написав:Możesz mi w skrócie odpowiedzieć czemu sądzisz, że to PU6?
As you probably noticed, this chip works without a load (with the jumper PJP9 opened), but it does not work with the jumper closed.
The short circuit test shows there is probably no fault on the system side of the jumper (power consumption = 0), so the controller chip PU6 seems to be damaged.
