#1 HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 4 września 2019, 08:24
Witam, nie zapala się dioda na zasilaczu, po wymianie PU2 bez zmian, co mogę dalej sprawdzić?

Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez Google Adsense [BOT] • 4 września 2019, 08:24

#2 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez sebastiank • 4 września 2019, 08:40
Zasilacz sprawny i o odpowiedniej mocy (lub odpowiednio przygotowany kabel)?
Jeśli tak, to wykonaj standardowe pomiary - np. napięcia na PQ202, PQ203, napięcia na PU2 - n.5, 6, 20.

Po co wymieniałeś PU2?

#3 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez Lesio23 • 4 września 2019, 09:11
Programowałeś KBC?

#4 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 4 września 2019, 12:50
Tak, mam kilka zasilaczy i wszystkie są ok, PU2 wymieniłem ponieważ niedawno miałem taki sam przypadek i wymiana PU2 pomogła. Napięcia względem masy na PU2:
5 - 0,15V
6 - 0,24V
20 - 0,24 v
Napięcia na PQ202:
1 - 20V
2 - 20V
3 - 20V
4 - 25,8V
5 - 20V
6 - 20V
7 - 20V
8 - 20V
Napięcia na PQ203:
1 - 20V
2 - 20V
3 - 20V
4 - 25,8V
5 - 20V
6 - 20V
7 - 20V
8 - 20V

KBC nie programowałem
Mam obok sprawną płytę LA-C921P i napięcia na PQ202 i PQ203 są identyczne, natomiast na PU2 na pinie 5, 6 oraz 20 jest 0V

#6 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 4 września 2019, 15:38

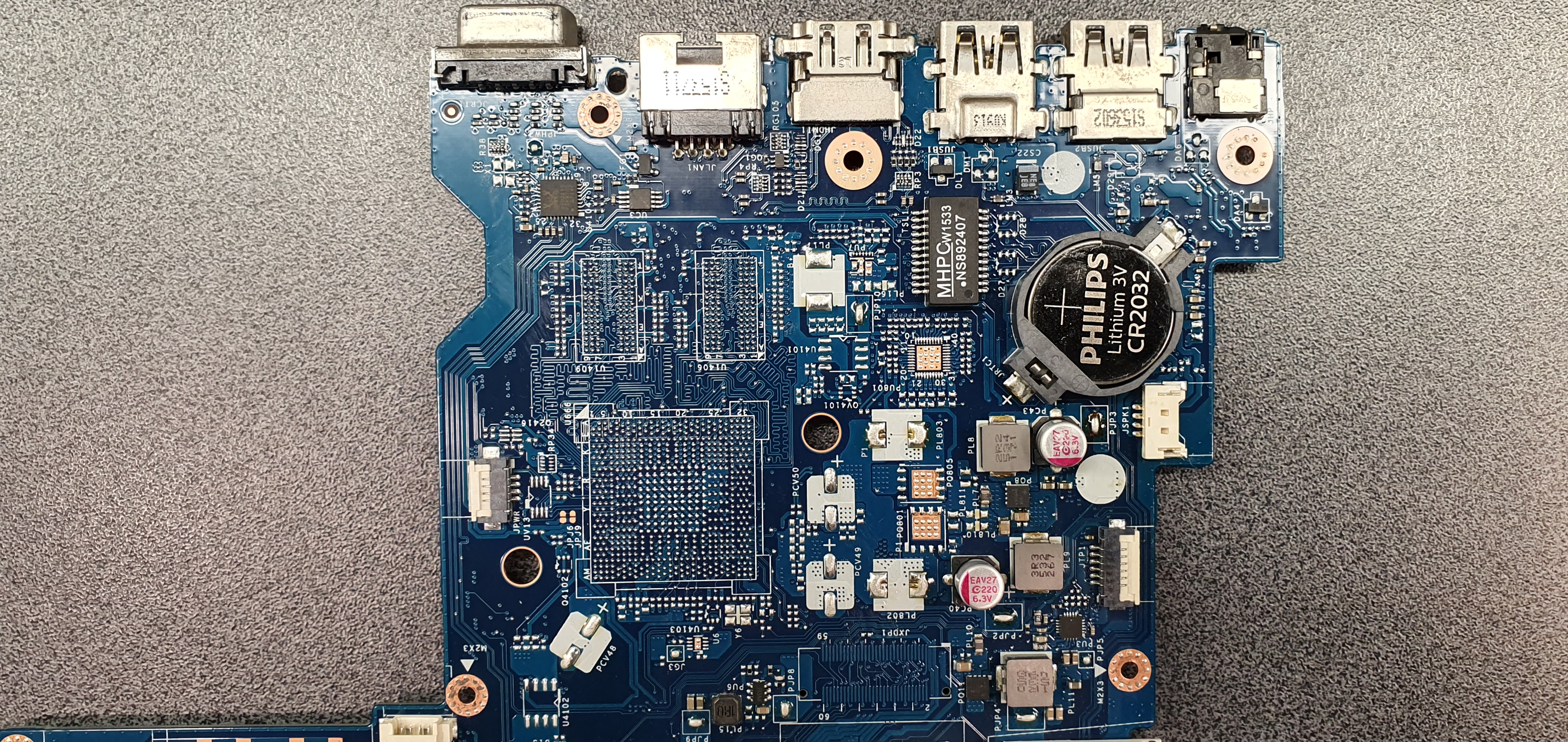

Nie mogę go odszukać, jesteś w stanie zazaczyć mi na zdjęciu który to?
Obrazek
Obrazek
Obrazek
Obrazek

#7 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez Lesio23 • 4 września 2019, 15:43

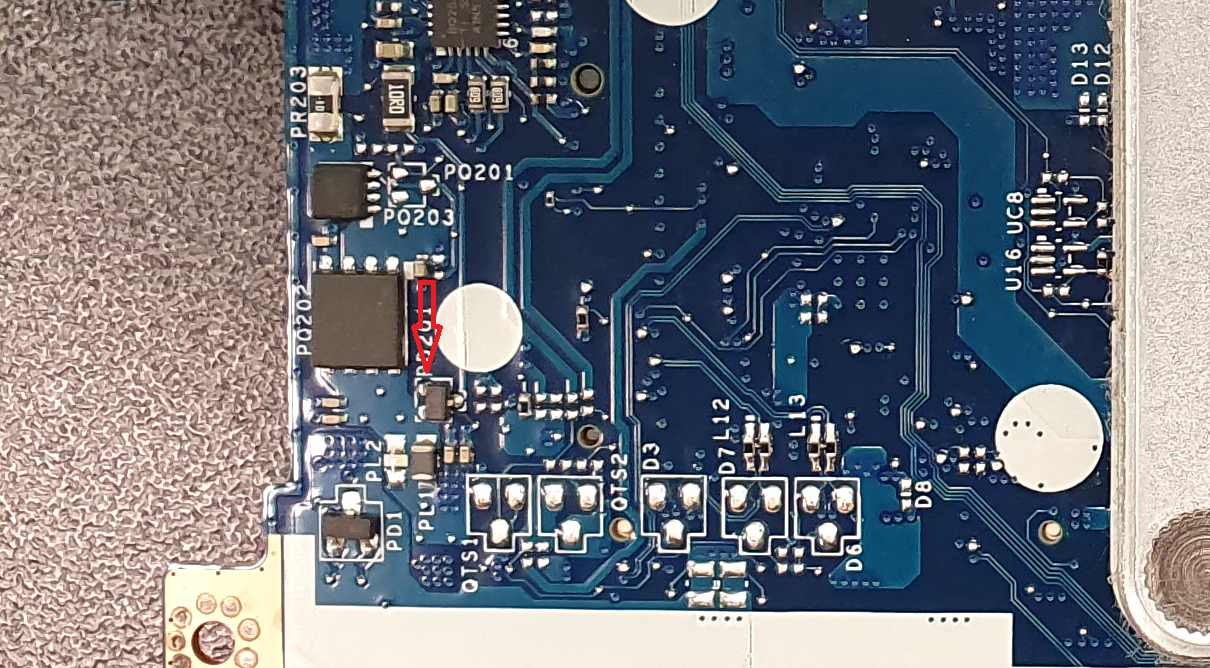

PD201
Obrazek

#8 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 4 września 2019, 17:20
Tak jak oznaczyłem na zdjęciu, napięcia względem masy na pinach są takie same na płycie uszkodzonej jak i sprawnej LA-C921P
1- 19,7V
2- 20V
3- 20V
Obrazek

#9 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez matic • 5 września 2019, 11:51
Measure the voltages to ground on pins 2, 3, 4, 6, 7, 11, 12, 13, 14, 15, 19 of PU2.

#10 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 5 września 2019, 13:28
Napięcie do masy na PU2:
2- 0V
3- 0V
4- 0V
6- 0,26V
7- 0,04V
11- 20V
12- 20V
13- 0V
14- 0,26V
15- 0,26V
19- 0,05V

#11 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez matic • 5 września 2019, 13:36
jendrasso napisał(a):Napięcie do masy na PU2:
...
12- 20V
Correct value should be around 4,5V. Check that voltage again.

Measure the resistances to ground on pins 14, 15 of PU2.

#12 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 5 września 2019, 13:56
ok, źle zmierzyłem, jest 4,5V

rezystancja na PU2:
14 - brak
15 - brak

#13 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez matic • 5 września 2019, 13:59
The chip PU2 is bad or badly soldered.
Check the solder joints on all pins of PU2. If they seems ok, replace the PU2.

#14 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 5 września 2019, 14:51
dla pewności przylutowałem jeszcze raz, pod lupą wygląda że wszystkie piny są ok. To jest już drugi RT8243AZQW
pierwszy zamówiłem w firmie LAPKOP a drugi w MIKRUSY
Możliwe żeby były uszkodzone dwa nowe od różnych dostawców?

#15 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez matic • 5 września 2019, 15:08
jendrasso napisał(a):Możliwe żeby były uszkodzone dwa nowe od różnych dostawców?
Probably not.
Remeasure the voltages suggested in post #9 with another chip PU2.

#16 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 5 września 2019, 16:16
Napięcie do masy na PU2:
2- 0V
3- 0V
4- 0V
6- 0,V
7- 0,02V
11- 20V
12- 4,5V
13- 0V
14- 0V
15- 0V
19- 0V

#17 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez matic • 5 września 2019, 16:21
Check, if the chip PU2 gets warm after few minutes.

#18 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 5 września 2019, 16:49
nie nagrzewa się

#19 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez matic • 5 września 2019, 16:51
Measure the resistances to ground on coils PL8, PL9.

#20 Re: HP 250 G4 płyta LA-C701P REV 1.0 brak reakcji na zasilacz

przez jendrasso • 5 września 2019, 16:56
PL8 - 17,5Ω
PL9 - BRAK
