#1 Hp 15-dw1071nl no power on (Main FPW50 LA-H323P Rev 1.0 )

przez robgerr • 13 listopada 2021, 14:05
Good morning friends of the forum. This laptop has the following problem. By connecting the power supply, the dc connector turns on, the absorption is 90mAmp and immediately drops to 10mAmp. When the power is on, the absorption rises to 40mAmp and the power LED lights up but after about 5 seconds the power on LED turns off, the absorption remains at 40mAmp for 10 sec. I noticed some oxide on PU301, cleaned and resoldered but same problem. I tried to reprogram the bios and the kbc (ENE KB9022Q) but same defect. I can't find the schematic.
Here are the voltages I found in the coils ( no battery connected):
Voltage without press power button:
all coil 0v except PL81 have 2,97V
After press power button:
PL1001 1,08v but after 10 sec drop to 0V
PL301 5V but after 10 sec drop to 0V
PL 302 3,3V but after 10 sec drop to 0V
Pl81 2,98V
Other Coil 0V
Obrazek

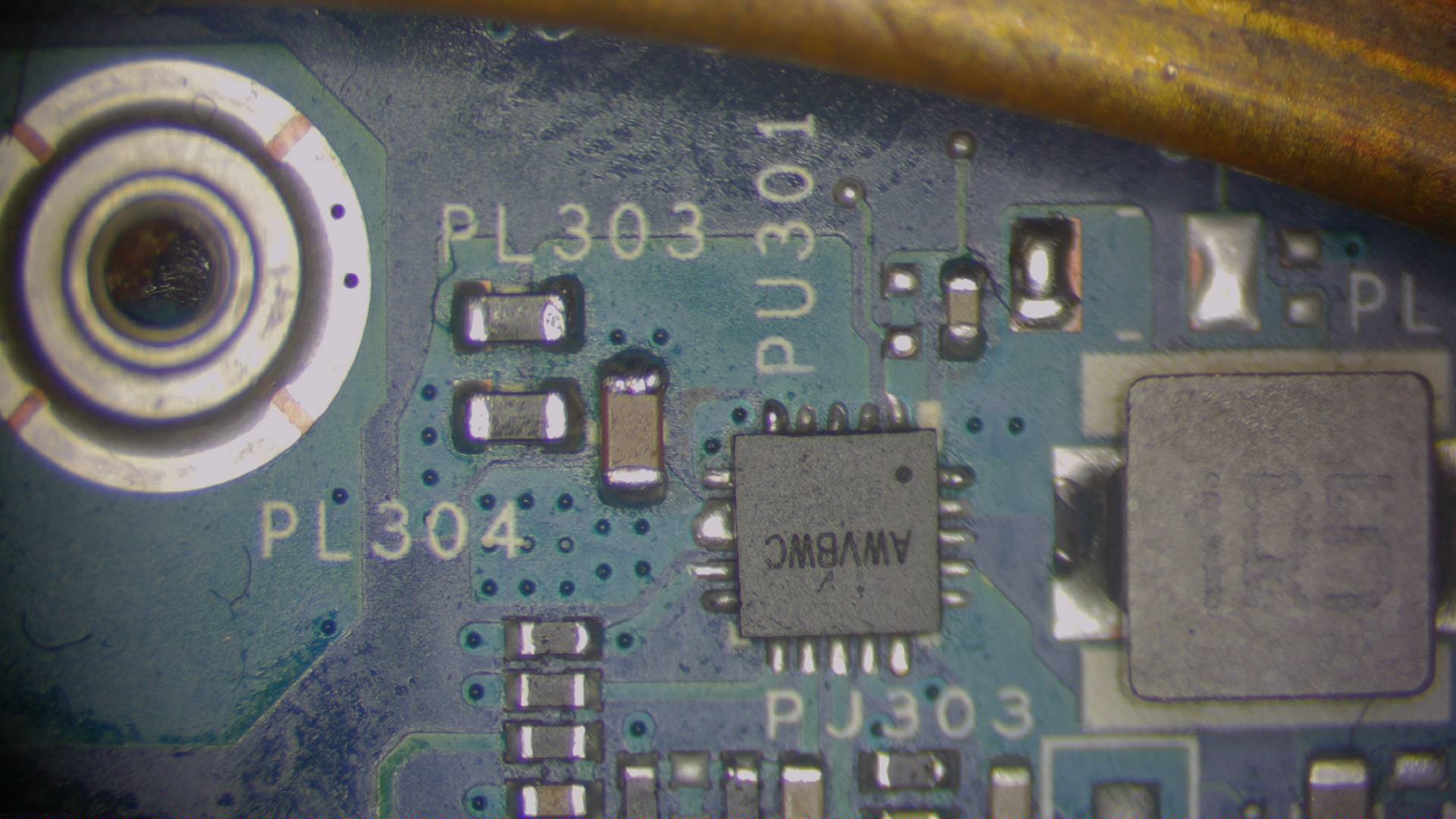

PU301 cleaned and resoldered

Re: Hp 15-dw1071nl no power on (Main FPW50 LA-H323P Rev 1.0 )

przez Google Adsense [BOT] • 13 listopada 2021, 14:05

#2 Re: Hp 15-dw1071nl no power on (Main FPW50 LA-H323P Rev 1.0 )

przez mayss • 13 listopada 2021, 14:29
Remove power from board and measure resistance to ground of all coils. Post your measurements on the forum. What device did you use for bios programming? Because XM25QH128AH1G XM25QH128AHIG QH128AH1G 25QH128AH1G TL866cs or CH341A programmer also this chip is not listed.

#3 Re: Hp 15-dw1071nl no power on (Main FPW50 LA-H323P Rev 1.0 )

przez robgerr • 14 listopada 2021, 16:29
Hy Mayss
PLV4 22 ohm
PLV 22 OHM
PLM1 190OHM
PLA1 28 OHM
L27 5,3 OHM
PLZ1 5,27 OHM
PLG1 9,50 OHM
PLB1 1MOHM
PL1001 32 OHM
PL301 70 KOHM
PL302 23 KOHM
PLW1 280 OHM
What device did you use for bios programming? Because XM25QH128AH1G XM25QH128AHIG QH128AH1G 25QH128AH1G TL866cs or CH341A programmer also this chip is not listed.

RT809F

#4 Re: Hp 15-dw1071nl no power on (Main FPW50 LA-H323P Rev 1.0 )

przez robgerr • 16 listopada 2021, 18:43
Is there any other verification I need to do?

#6 Re: Hp 15-dw1071nl no power on (Main FPW50 LA-H323P Rev 1.0 )

przez robgerr • 17 listopada 2021, 18:36
Hy Mayss, try reprogram linked bios but same problem

#7 Re: Hp 15-dw1071nl no power on (Main FPW50 LA-H323P Rev 1.0 )

przez robgerr • 18 listopada 2021, 22:18
In the absence of the scheme I made the last attempt to replace the kbc but unfortunately I have the same problem

#8 Re: Hp 15-dw1071nl no power on (Main FPW50 LA-H323P Rev 1.0 )

przez mayss • 29 listopada 2021, 04:14

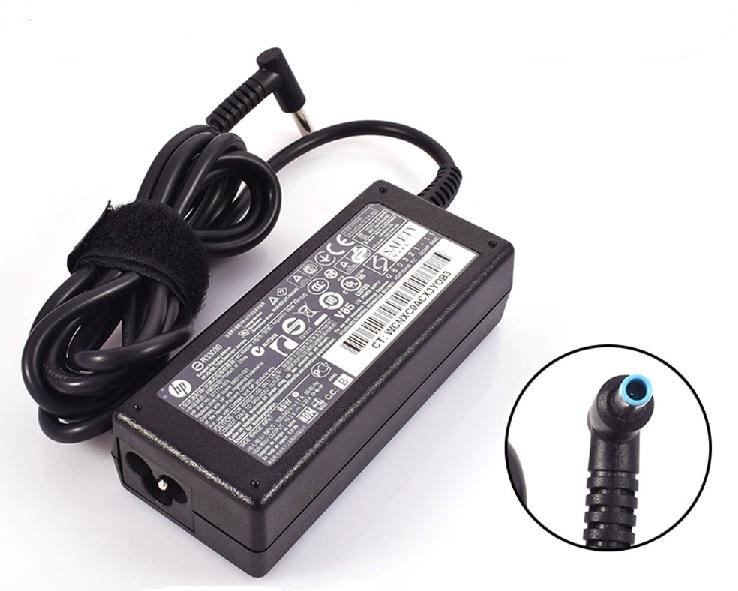

Does the laptop run on battery? Does the laptop charge the battery? Are you using the original power supply from this model 65 W Smart AC (19.5V, 3.33A, connector: 4.5X3.0MM ) ?

Obrazek
