#1 Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez inereusz 23 października 2018, 16:59
Witam laptop Hp 15-b105sw na płycie DA0U56MB6E0, nie działa złącze HDMI. Proszę o podanie prawidłowych napięć jakie powinny być na pinach złącza gdy podłączony jest monitor przez HDMI lub schemat złącza CN12. Z góry dzięki i pozdrawiam.

Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez Google Adsense [BOT] 23 października 2018, 16:59

#3 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez przemko21 23 października 2018, 19:37
Może po prostu wystarczy zainstalować odpowiednie sterowniki do karty graficznej. Bez sterowników w większości nie ruszy HDMI.

#4 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez inereusz 24 października 2018, 17:13
Próbowałem ze sterownikami, ale nie pomogło.
Pomierzyłem napięcia może ktoś zweryfikować poprawność?
1-2.9V
2-0V
3-2.9V
4-2.9V
5-0V
6-2.9V
7-2.9V
8-0V
9-2.9V
10-2.8V
11-0V
12-2.8V
13-3.1V
14-0.5V
15-5.0V
16-0.5V
17-0V
18-5.1V
19-5.0V

#5 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez sebastiank 24 października 2018, 17:50
Sprawdź rezystancję względem masy na n. 15 i 16.

#6 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez inereusz 24 października 2018, 17:55
15 - 12.7MΩ
16 - 17MΩ

#7 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez sebastiank 24 października 2018, 18:02

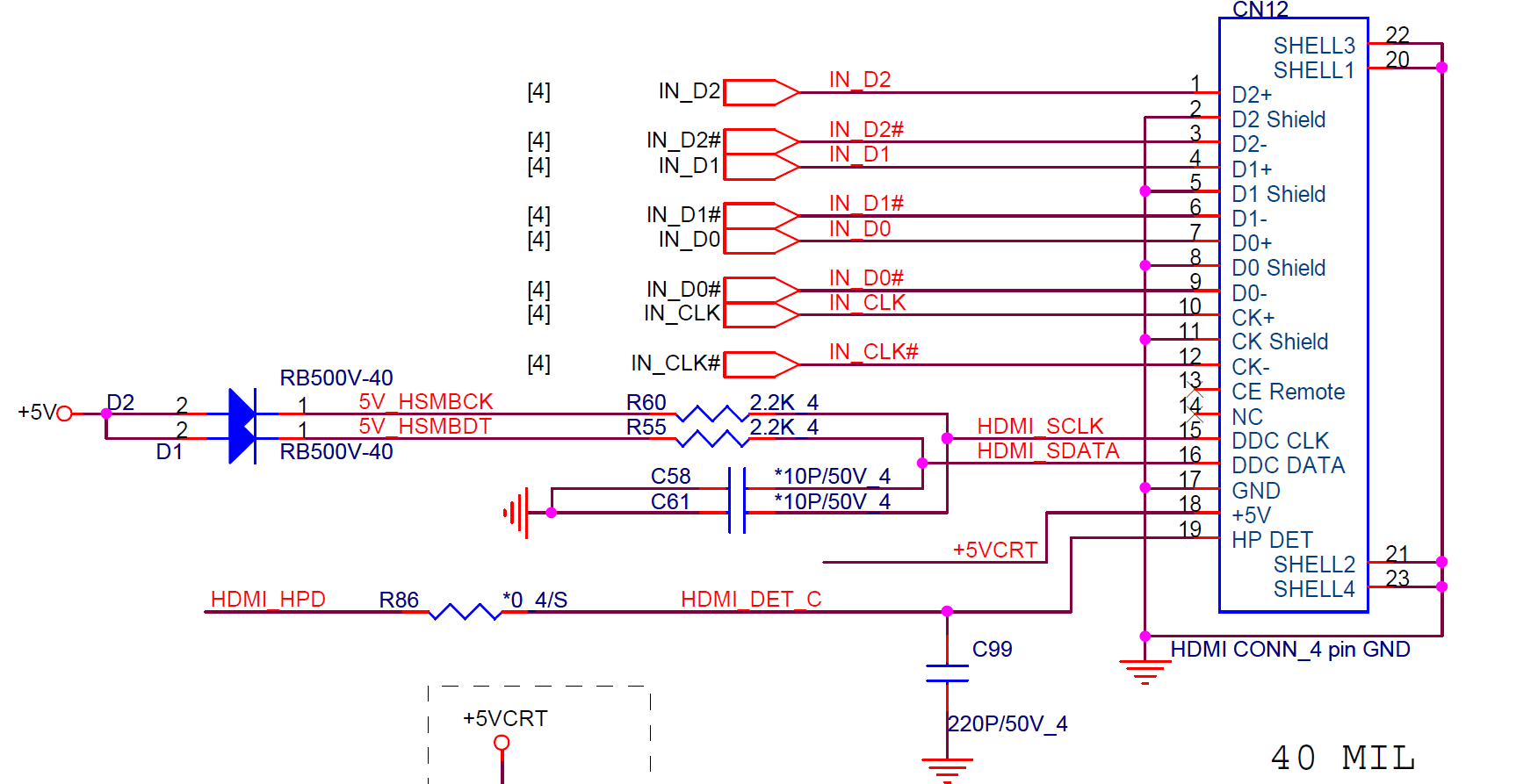

To teraz do sprawdzenia D1 i R55. Prawidłowe wartości masz na fragmencie schematu.

#8 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez inereusz 24 października 2018, 18:13
Dioda ok, rezystancja zgadza się.

#9 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez sebastiank 24 października 2018, 18:20
Masz 5V względem masy na jednej z nóżek R55?
Jeśli tak - zmierz rezystancję względem masy na n. 1 Q3.

#10 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez inereusz 24 października 2018, 19:43
Na R55 4.8V, rezystancja Q3 do masy na nodze 1 - 200Ω

#11 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez sebastiank 24 października 2018, 19:46
Sprawdź porównawczo na n.4. Q3.

#12 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez inereusz 24 października 2018, 20:00
4 noga Q3 do masy 4kΩ

#13 Re: Hp 15-b105sw, DA0U56MB6E0 REV:E, Nie działa HDMI


przez sebastiank 24 października 2018, 20:04
Prawdopodobnie uszkodzony procesor.
