GIGABYTE GA-H55N-USB3 - uszkodzony element

Witam,

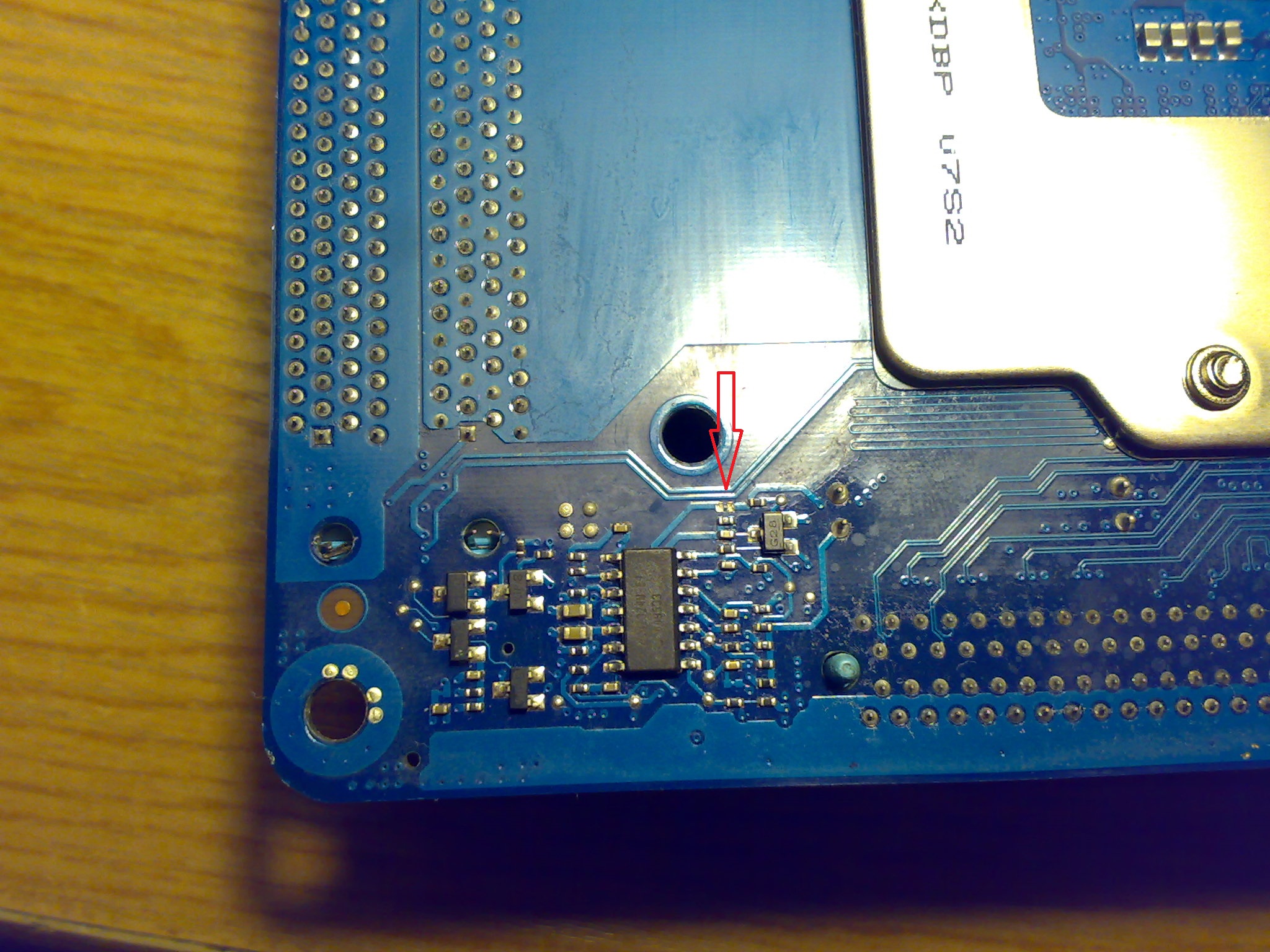

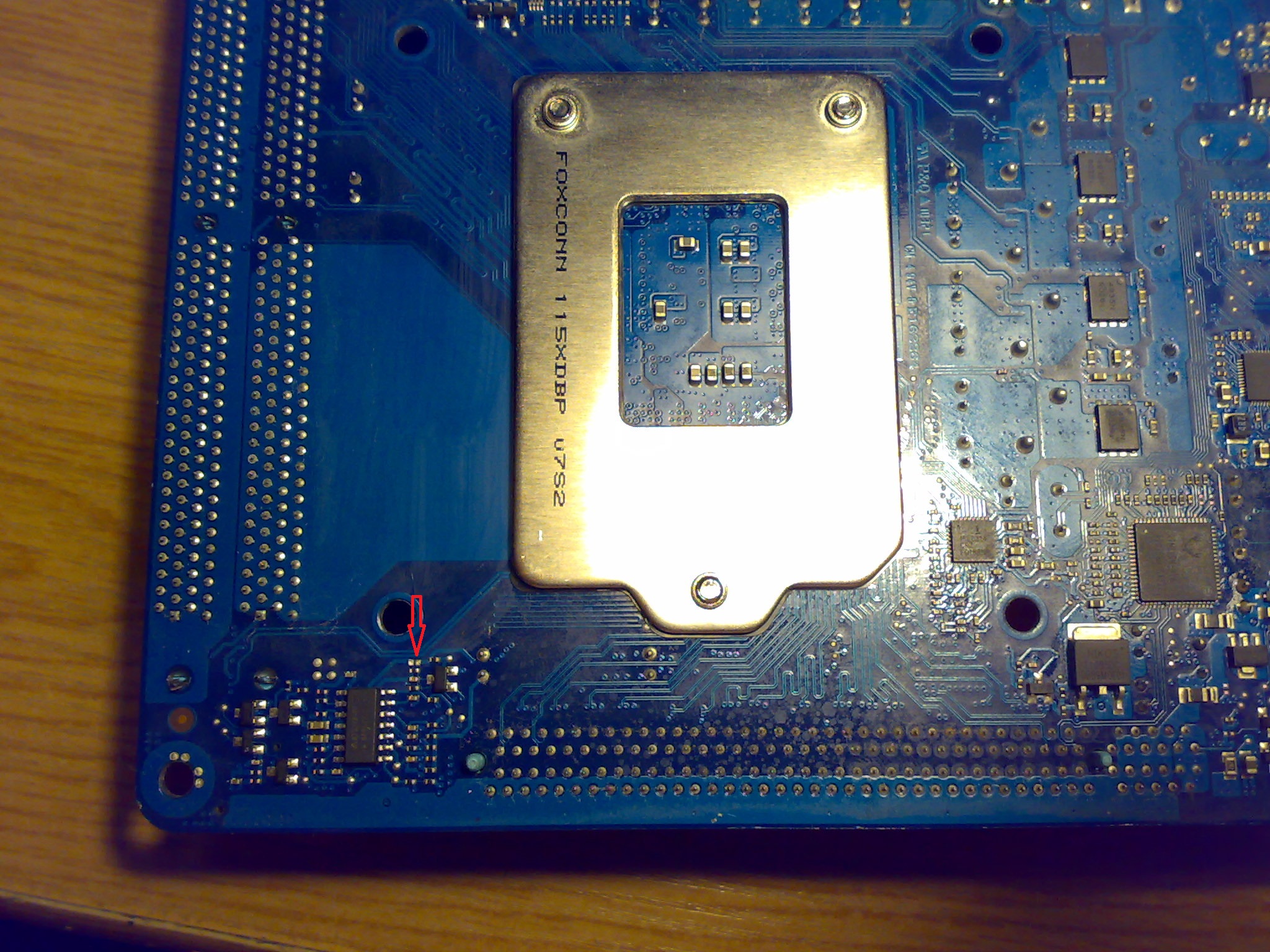

płyta jak w temacie (GA-H55N-USB3). Podczas zdejmowania chłodzenia CPU został uszkodzony element (prawdopodobnie rezystor). Jeżeli któryś z kolegów posiada taką płytę lub schemat to prosiłbym o podanie wartości tego elementu lub ew. pomiar w układzie. Na forum znajduje się schemat, ale niestety nie posiadam wystarczającej ilości punktów. Z góry dzięki.
Pozdrawiam.

Proszę o podanie REV.. płyty oraz informacji na który pin układu trafia brakujący rezystor oraz jego oznaczenie.

Jack83, viewtopic.php&f=174&t=25179&hilit=H55N

LM324DR/SO14 - pin number is connected to a resistor????

Witam,
... po krótkiej przerwie...

WIOLAD писал(а):Proszę o podanie REV.. płyty oraz informacji na który pin układu trafia brakujący rezystor oraz jego oznaczenie.

Rev: 1.0

WIOLAD писал(а):

kotnatan писал(а):Jack83, viewtopic.php&f=174&t=25179&hilit=H55N

Przecież Kolega pisał że nie ma punktów na schemat, ale po dodaniu schematu grafiki punktów mu przybyło, widać już pobrał schemat płyty więc sobie poradzi.

...tak - co prawda schemat jest od rev: 1.01 - interesująca mnie jego część pasowała

kotnatan писал(а):LM324DR/SO14 - pin number is connected to a resistor????

...niestety uszkodzony element nie był bezpośrednio połączony z układem LM324.

Uszkodzony okazał się rezystor R491 = 200ohm, zasilający element Q86 (AP431N). Po wymianie płyta wstała i pracuje stabilnie już ponad 5 godzin.
Dziękuję i pozdrawiam.
Temat zamykam.
