#1 Gigabyte GA-A320M S2H brak zasilania CPU

от gzb90 • 3 Декабрь 2020, 16:58
Obsada płyty:

KBC: IT8686E
PCH: 218-0891004
Kontroler PWM dla zasilania CPU: ISL95712

Płyta się uruchamia jednak nie załączają się przetwornice CPU. Płyty nie idzie wyłączyć za pomocą przycisku POWER.
Bateria CR2032: 3V
Zasilanie kości BIOS: 1,8V
Zasilanie PCH: 1,05V

Pomiary na KBC po uruchomieniu:
3VSTB - 3,3v (pin 64)
ATX_PWROK - 5V (48)
PWROK - 3,3V (61)
VCORE - 1,96 (65)
VCC_ENABLE_5 - 30mV (81)
VCC_1.8_EN - 2,9V (41)
PCH_VRM_PGD - 2,7mV (85)

Pomiary na kontrolerze PWM:
VDD - 2,23V
ENABLE - 3V
PWROK - 200mV
PGOOD - 44mV
PWRGD_NB - 0V

Pomiar mosfetów w sekcji zasilania CPU nie wykazał nic niepokojącego.

Napięcie na USB: 5,2V, opór na liniach sygnałowych względem masy (na wyłączonej płycie): 2,3MOhm

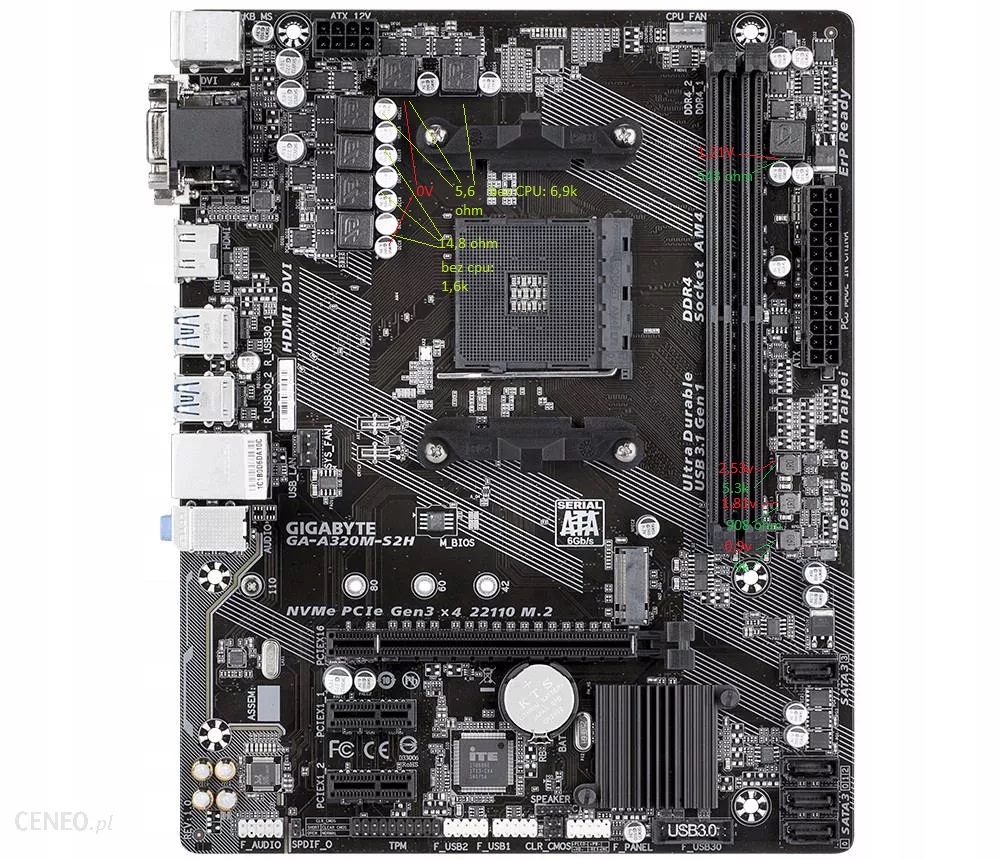

Pomiary na cewkach:

Z racji braku sygnału PWRGD_NB oraz braku możliwości wyłączenia płyty podejrzewam uszkodzenie mostu. Dodam tylko że próba polegająca na wygrzaniu go nie dała żadnego efektu.

Re: Gigabyte GA-A320M S2H brak zasilania CPU

от Google Adsense [BOT] • 3 Декабрь 2020, 16:58

#2 Re: Gigabyte GA-A320M S2H brak zasilania CPU

от xamledyD • 4 Декабрь 2020, 10:49
Witam.
Podstawiałeś inny procesor?
Programowałeś BIOS?
Czy most nie przegrzewa się po uruchomieniu płyty?
Pozdrawiam

#3 Re: Gigabyte GA-A320M S2H brak zasilania CPU

от gzb90 • 5 Декабрь 2020, 01:01
xamledyD писал(а):Podstawiałeś inny procesor?

Tak
xamledyD писал(а):Programowałeś BIOS?

Tak
xamledyD писал(а):Czy most nie przegrzewa się po uruchomieniu płyty?

Nie

#4 Re: Gigabyte GA-A320M S2H brak zasilania CPU

от gzb90 • 28 Январь 2021, 01:53
Temat rozwiązany, uszkodzony tranzystor załączający napięcie +5V - VDD do kontrolera PWM. Zmierzone napięcie 2,23V prawdopodobnie pochodziło z szyny I2C.
