#1 Galaxy Xcover 3 (G388F) Brak obrazu i podświetlenia po wymianie digitizera

przez bpijet 12 października 2017, 00:36
Witam, po wymianie digitizera w xcoverz'e G388F obraz wyparował. Telefon się odpala natomiast na ekranie czarno. Podświetlenie również się nie zapala. Sprawdzane na starym lekko nadbitym wyświetlaczu jak i nowym. Obraz zniknął po wyjęciu wyświetlacza po przetestowaniu nowego digitizera celem montażu digitizera na stałe, oczywiście zasilanie było wtedy odpięte. Przed wyjęciem wszystko włącznie z dotykiem i wyświetlaczem działało jak powinno, dopiero po ponownym wsadzeniu padło. Model nowego wyświetlacza jest identyczy (taśma fpc ma te same numery), a digitizer sądząc po tym że działał przez tą chwilę przed wyjęciem też jest okej. Na pinach podświetlenia jest około 3V. Spory problem z tym telefonem, ponieważ nigdzie nie mogę znaleźć service manuala, lub schematu, więc nie mam możliwości sprawdzenia zbyt wielu rzeczy, może ktoś miałby jakiś fragment schematu? Na początku myślałem że może naderwałem fps, lub uszkodziłem złącze na płycie, ale wszystko wygląda perfekcyjnie.

Re: Galaxy Xcover 3 (G388F) Brak obrazu i podświetlenia po wymianie digitizera

przez Google Adsense [BOT] 12 października 2017, 00:36

#2 Re: Galaxy Xcover 3 (G388F) Brak obrazu i podświetlenia po wymianie digitizera

przez Usunięty Użytkownik 48056 22 lutego 2018, 20:59

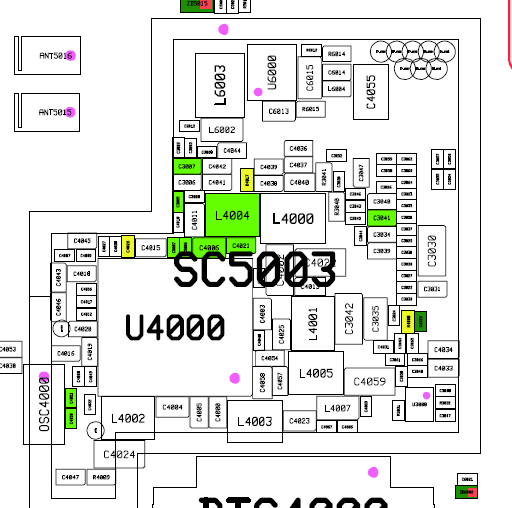

wymień u6000 i będzie ok
Obrazek

#3 Re: Galaxy Xcover 3 (G388F) Brak obrazu i podświetlenia po wymianie digitizera

przez bpijet 23 marca 2018, 00:36
A wiesz może co to za układzik? opisany jest tylko FFFGB (G i B to może być równie dobrze 6 i 8, chwilowo mam niedyspozycyjny mikroskop, więc posiłkuję się lupą, ale wygląda prawie na pewno jak GB). Pod tą nazwą nie mogę nic w sieci znaleźć :/

#4 Re: Galaxy Xcover 3 (G388F) Brak obrazu i podświetlenia po wymianie digitizera

przez naprawgo 25 maja 2018, 07:44
Załóż orginalny digitizer i telefon zacznie poprawnie wyświetllać. Prawdopodobnie masz G389F a nie G388, miałem takie przypadki.

#5 Re: Galaxy Xcover 3 (G388F) Brak obrazu i podświetlenia po wymianie digitizera

przez bpijet 27 maja 2018, 12:32
naprawgo napisał(a):Załóż orginalny digitizer i telefon zacznie poprawnie wyświetllać. Prawdopodobnie masz G389F a nie G388, miałem takie przypadki.

Dzięki za odpowiedź, ale telefon i tak już leży jako dawca, wątek zamykam, trochę mi się o nim zapomniało
