Fujitsu Siemens L7300 PS3 PS3MB grzeje sie Q55

Witam,

Mam problem z płytą główną z FS L7300, model PS3 ver. 5

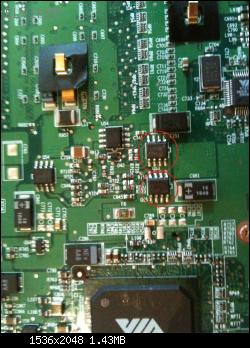

Płyta nie uruchamia się (diody się nie zapalają). Po wciśnięciu przycisku POWER zaczyna się grzać bardzo układ Q55 obok mostu południowego VT8235, podmieniałem go ze sprawnej płyty lecz jest tak samo. Element zaczyna sie grzać po wciśnięciu POWER, wiec płyta reaguje na włącznik. Na Q55 po włączeniu są napięcia 18.8v na 4 nóżkach i z drugiej 4.9v 3v 3v 3v. Na Q53 brakuje napięć na nóżkach z jednej strony jest tylko po stronie od Q55 3v na wszystkich nóżkach. Podmieniałem Q53 też i dalej brak napięć.

Macie może jakiś pomysł..???

Bezpiecznik F6 sprawdzałeś ? Mostek prze lutowałeś najlepiej zrób mu reballing

Pozdrawiam

Kawałek schematu powinien pomóc.

Za dużo mi ten schemat nie pomógł... Podpowiedzcie coś więcej.... Jakie pomiary udostępnić ?????

Jaka jest rezystancja na cewce L37 względem masy

240 Ω na wyłączonej płycie z podpiętym procesorem i pamięcią, i zasilaczem. Mam drugą taką płyte która się odpala lecz brak jest obrazu, i na tamtej mam na L37 w tej samej konfiguracji 281 Ω

A jakie jest napięcie na cewce L37, z dokładnością do dwóch miejsc po przecinku?

quatro30 napisał(a):Na Q55 po włączeniu są napięcia 18.8v na 4 nóżkach i z drugiej 4.9v 3v 3v 3v. Na Q53 brakuje napięć na nóżkach z jednej strony jest tylko po stronie od Q55 3v na wszystkich nóżkach. Podmieniałem Q53 też i dalej brak napięć.

Może powinieneś trochę poczytać o działaniu przetwornic i do czego służą w tym przypadku tranzystory Q55 i Q53.

figofag napisał(a):Kawałek schematu powinien pomóc

quatro30 napisał(a):Za dużo mi ten schemat nie pomógł...

I to jest powód, dla którego nie powinno się "szastać" schematami na prawo i lewo.
Schemat (jego fragment) powinno się udostępniać wtedy, gdy jest się niemal pewnym, że przyczyni się on do rozwiązania problemu samodzielnie przez autora.

Co do usterki - czy autor sprawdził (podmienił) kontroler przetwornicy U8 (ISL6227)?
Czy cewka L37 ma prawidłową indukcyjność?
