#1 Fujitsu Siemens Amilo La1703 problemy z podświetleniem.

przez Kwazor • 12 kwietnia 2015, 07:15
Mój FS LA 1703 zaczyna niedomagać.
Płyta : 6050A2095901-MB-A02 rev 1.0

Opis problemu :
Zanika napięcie 3.3V dochodzące do invertera.
Wszystko jest dobrze do układu U1 sterującego tym napięciem (wyłącznik sterowany z klapy i płyty) brak przerwy.
Przelutowanie układu nic nie dało - objaw nasila się jak laptop się nagrzeje, czyli mamy gdzieś pękniecie.

Potrzeba mi informacji skąd wychodzi 2 sygnał (nie ten z wyłącznika mechanicznego).

Re: Fujitsu Siemens Amilo La1703 problemy z podświetleniem.

przez Google Adsense [BOT] • 12 kwietnia 2015, 07:15

#2 Re: Fujitsu Siemens Amilo La1703 problemy z podświetleniem.

przez Vogelek23 • 12 kwietnia 2015, 14:51
Sygnał ENBLT pochodzi z mostu północnego U22, kulka AN1.
Sygnał ten trafia na wejście 2 bramki U1 za pośrednictwem układu tranzystorów, jak widać na poniższym obrazku - łatwo dostrzec, że jest to zwyczajny konwerter poziomów, pracujący w układzie bufora logicznego, zatem stan sygnału ENBLT powinien być powtórzony na wejściu 2 bramki U1.

Obrazek

#3 Re: Fujitsu Siemens Amilo La1703 problemy z podświetleniem.

przez Kwazor • 12 kwietnia 2015, 17:10
Vogelek32 dziękuję za wycinek schematu.

Mówią o NB tylko potwierdziłeś mi objaw odklejania się VIA bo pojawiają mi się "śmieci" na ekranie jak go podniosę.
Reballu nie ma sensu robić ( zresztą ryzykowna operacja -- czytałem o serii VN) więc zrobię obejście i podepnę ENBLT za pomocą opornika na stałe ( tylko tak by jeszcze pozostało wyłączenie podświetlenia mechaniczne).
Zresztą port IDE nagrywarki też nie działa ( brak wykrycia napędu )
I na deser ciekawostka ( moje domysły to walnięty wsad w KBC )

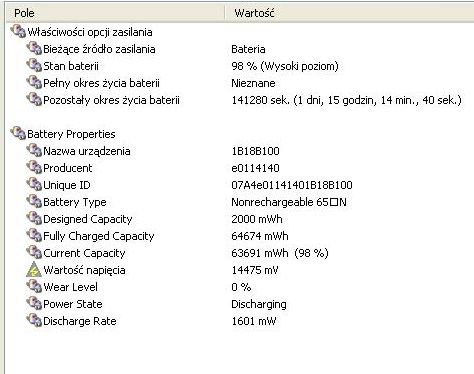

Jak widać baterię :
Obrazek
To jest rozładowanie 1.6W a realnie 35 i więcej do tego krzaczki zamiast nazwy i nonrechargeable Liion...ie
Inna bat : nieważne czy ład czy rozładowanie : 65535mW itd...
Wygląda to na niby wsad baterii ale na innej podobne cuda..

Więc niech ten laptop dożyje swoich dni i wyląduje na recyklingu elektrośmieci.

#4 Re: Fujitsu Siemens Amilo La1703 problemy z podświetleniem.

przez Vogelek23 • 12 kwietnia 2015, 17:45
Kwazor napisał(a):więc zrobię obejście i podepnę ENBLT za pomocą opornika na stałe
Nie musisz robić żadnego obejścia - wystarczy, że wymontujesz tranzystor Q2 :)
I jeśli wątek uznajesz za zakończony, możesz go zamknąć na jeden z podanych tu sposobów: integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
