#1 Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Radziou2 13 stycznia 2020, 19:45
Fujitsu Lifebook Model: A530 Brak podświetlania matrycy
Płyta : DA0FH2MB6E0 REV:E
HannStar J MV-4 94V-0
Laptop nie ma podświetlania obraz jest jak się poświeci latarką.Rozebrałem laptopa i sprawdziłem napięcia:
38,39,40 – 19V

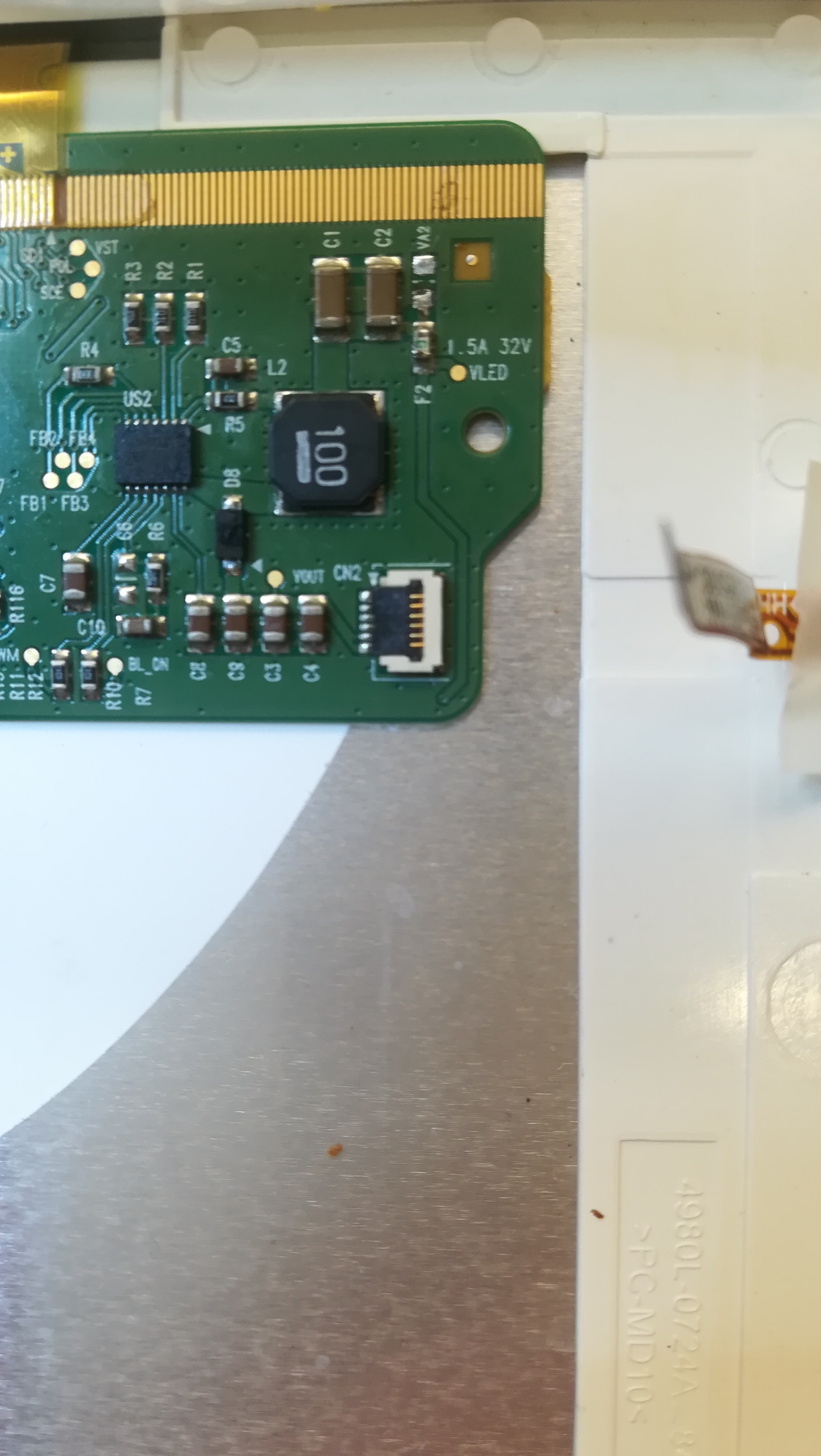

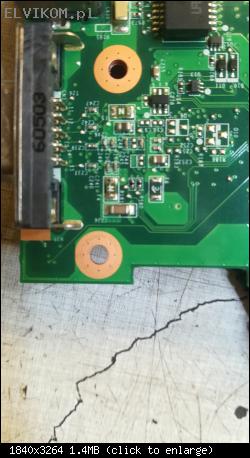

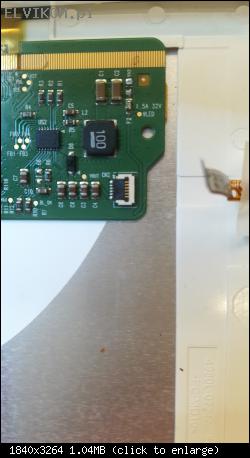

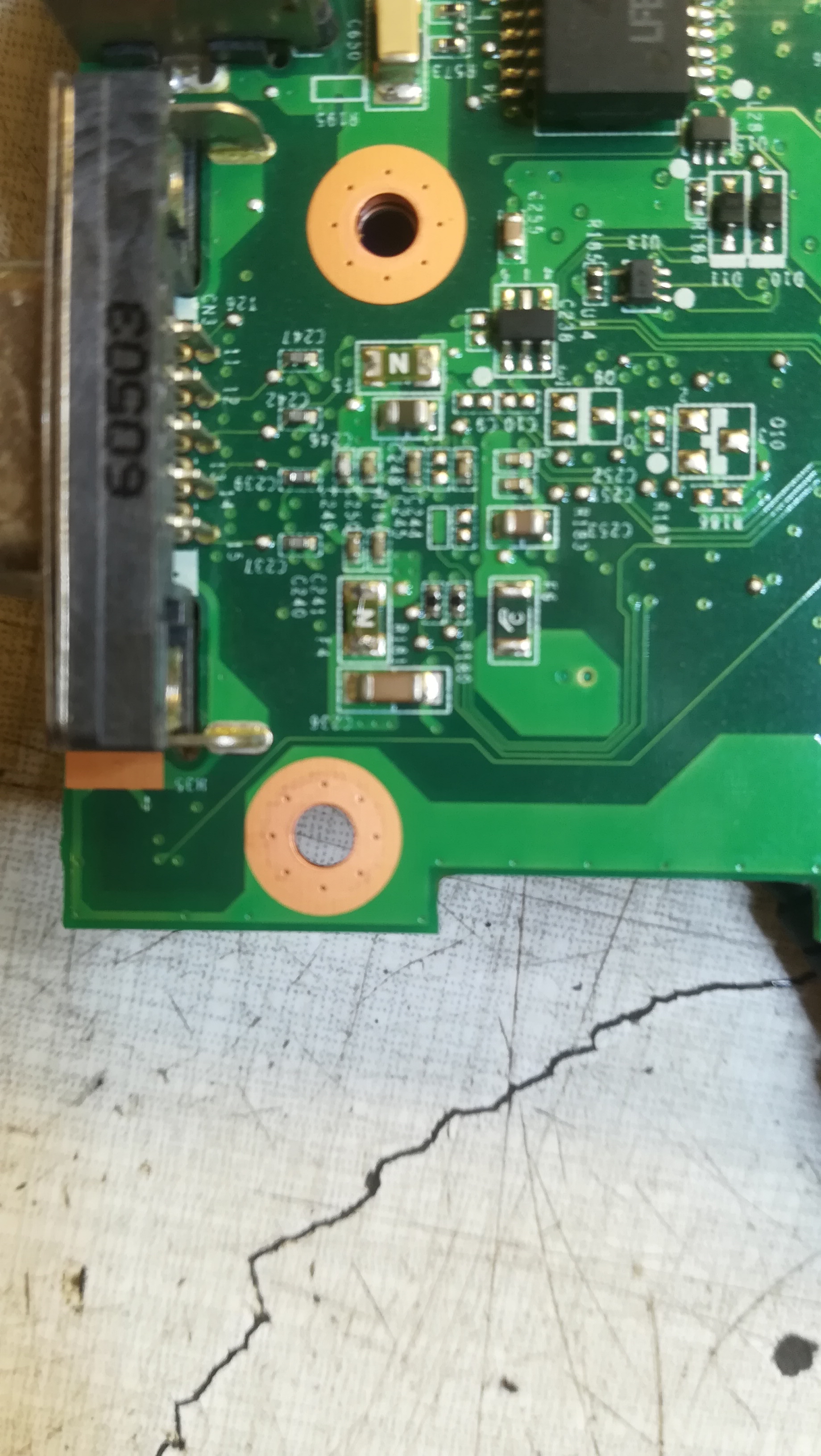

Na inwerterze był spalony bespiecznik F2 1,5A 32V (na zdjęciu) myślałem że to tylko ten bezpiecznik i zwatowałem go i odpiołem złącze świetlówek podłączyłem wszystko i włączyłem to spalił się bezpiecznik na płycie F4 (2 zdjęcie),zwatowałem i spalił się VA2 (wyglądał na opornik) Nie chcę więcej kombinować proszę o pomoc.

Obrazek Obrazek

Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Google Adsense [BOT] 13 stycznia 2020, 19:45

#2 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez matic 13 stycznia 2020, 19:53
Hello!

Do both fuses (F2 and F4) remain good after testing the machine, or any of the fuses burn again?

#3 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Radziou2 13 stycznia 2020, 20:21
Oba są ok ale nie orginalne i nie podłączałem więcej taśmy matrycy nie chce czegoś wiecej uszkodzić 19V nadal jest na złączu matrycy i 3,3V na pin 36

#4 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez matic 13 stycznia 2020, 20:34
Radziou2 napisał(a):nie podłączałem więcej taśmy matrycy nie chce czegoś wiecej uszkodzić
Measure the resistance to ground on any pin of fuse F4 with connected LCD screen.
If the resistance is high (in kΩ range or greater), test the laptop as follows:

Supply the laptop with a laboratory power supply - set the voltage to 19V, limit the current to 1,6A and test the laptop with connected LCD matrix.

#5 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Radziou2 13 stycznia 2020, 21:08
Hehe podświetlenie się pokazuje na ok 4 sek i laptop się wyłącza czy to będzie kwestia tego spalonego VA2 po spaleniu jego oporność wynosiła 4kΩ pobór prądu 1,4A

#6 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Vogelek23 13 stycznia 2020, 21:46
Radziou2 napisał(a):czy to będzie kwestia tego spalonego VA2 po spaleniu jego oporność wynosiła 4kΩ pobór prądu 1,4A
VA2 to jest warystor - ma za zadanie zewrzeć obwód VLED do masy, jeśli napięcie VLED przekroczy 34-36V (nominalnie 32V). W normalnych warunkach ma on dużą rezystancję (nawet do kilkuset kiloomów), a po przekroczeniu napięcia 34-36V jego rezystancja gwałtownie spada, przepalając bezpiecznik F2. Brak tego elementu nie wpływa na pracę obwodu podświetlenia - jedynie nie masz wtedy zabezpieczenia nadnapięciowego gałęzi VLED.

#7 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Radziou2 13 stycznia 2020, 21:53
Laptop działa na oryginalnym zasilaczu. W innym laptopie znajde taki warystor? I wolałbym aby zabezpieczenie było wiec poprosze jakieś namiary na ten warystor.

#8 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez matic 13 stycznia 2020, 22:23
Radziou2 napisał(a):W innym laptopie znajde taki warystor?
You will not find such varistor on the motherboard, only on some boards of LED LCD screens. If you have any broken LED LCD screen you can check on it.

By the way, is the old varistor VA2 really burned?

#9 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Radziou2 13 stycznia 2020, 22:40
Tak spalił się ale zmierzyłem na nim 5kΩ i niestety go zgubiłem. Dlaczego się spalił jak teraz bez niego działa w sumie nie zmierzyłem napiecia ale to nie dzisiaj już .

#10 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Radziou2 15 stycznia 2020, 10:51
Na bezpieczniku F2 jest napięcie 18V a do podświetlenia 32,20V.Możecie mi powiedzieć w jakich obódowach (F2, F3) bezpieczniki mam kupić?

#11 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez matic 15 stycznia 2020, 20:05
Radziou2 napisał(a):Możecie mi powiedzieć w jakich obódowach (F2, F3) bezpieczniki mam kupić?
Sorry, I didn't understand you clearly.
Do you want to know the values of the fuses or maybe something else?

#12 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Radziou2 16 stycznia 2020, 09:36
Chodzi mi o rozmiar bezpieczników i wartość F4 na F2 jest opis 1,5A w internecie są różne rozmiary a ta sama wartość.

#13 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy  [ROZWIĄZANY]


przez matic 16 stycznia 2020, 20:02
F2 -> Fuse Fast acting 1.5A, package 0603
F4 -> Fuse Fast acting 2A, package 1206

#14 Re: Fujitsu Lifebook A530 .Brak podświetlania matrycy


przez Radziou2 16 stycznia 2020, 20:23
Dziękuję bardzo za pomoc życzę zdrowia. Temat do zamkniecia.
