#1 ELWRO TVG-10 jak wyprowadzić sygnał video?

Napisal/-a mojojek • 24 November 2018, 15:30
Witam,

Gra: ELWRO TVG-10
Modulator: M-0731-0270-01

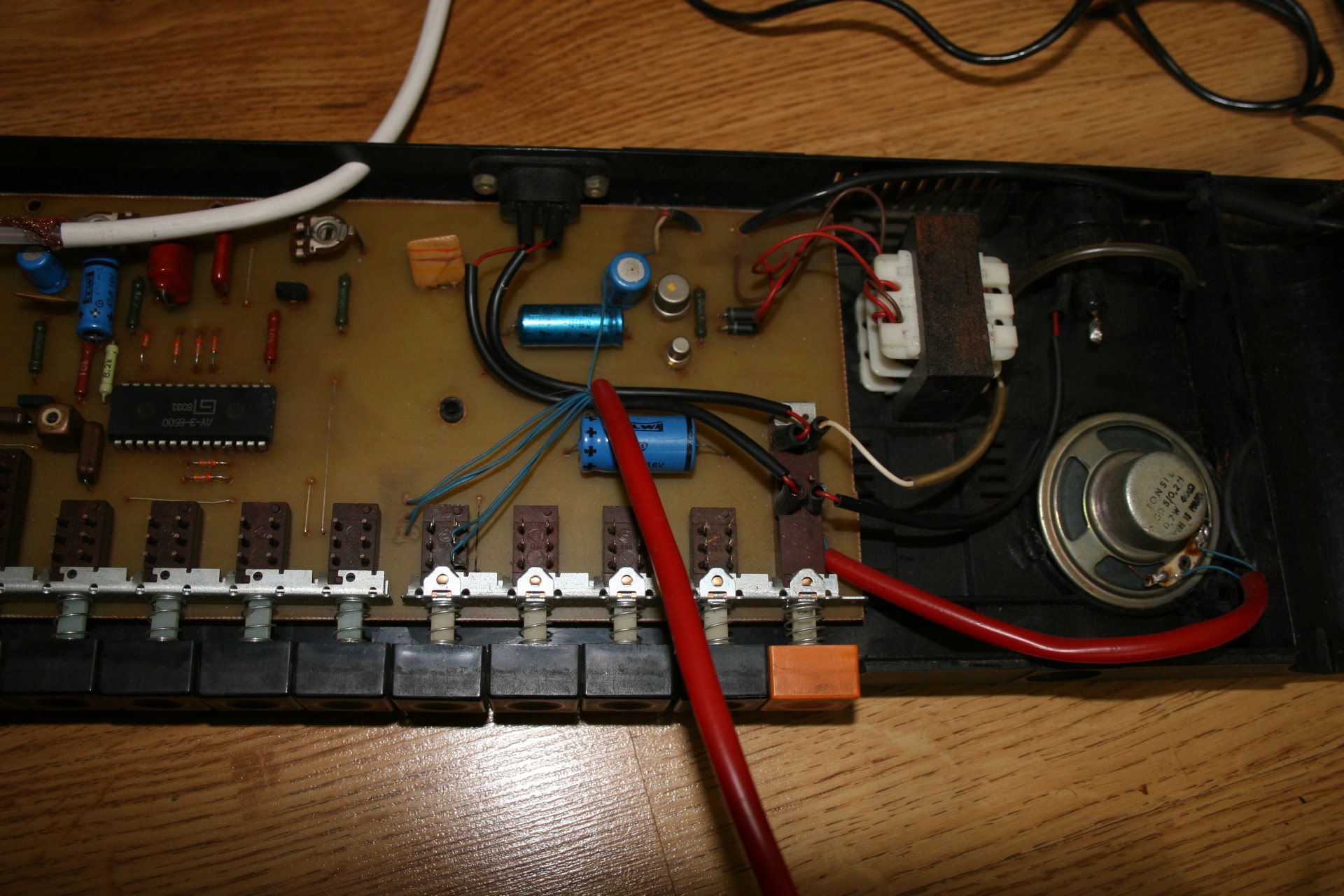

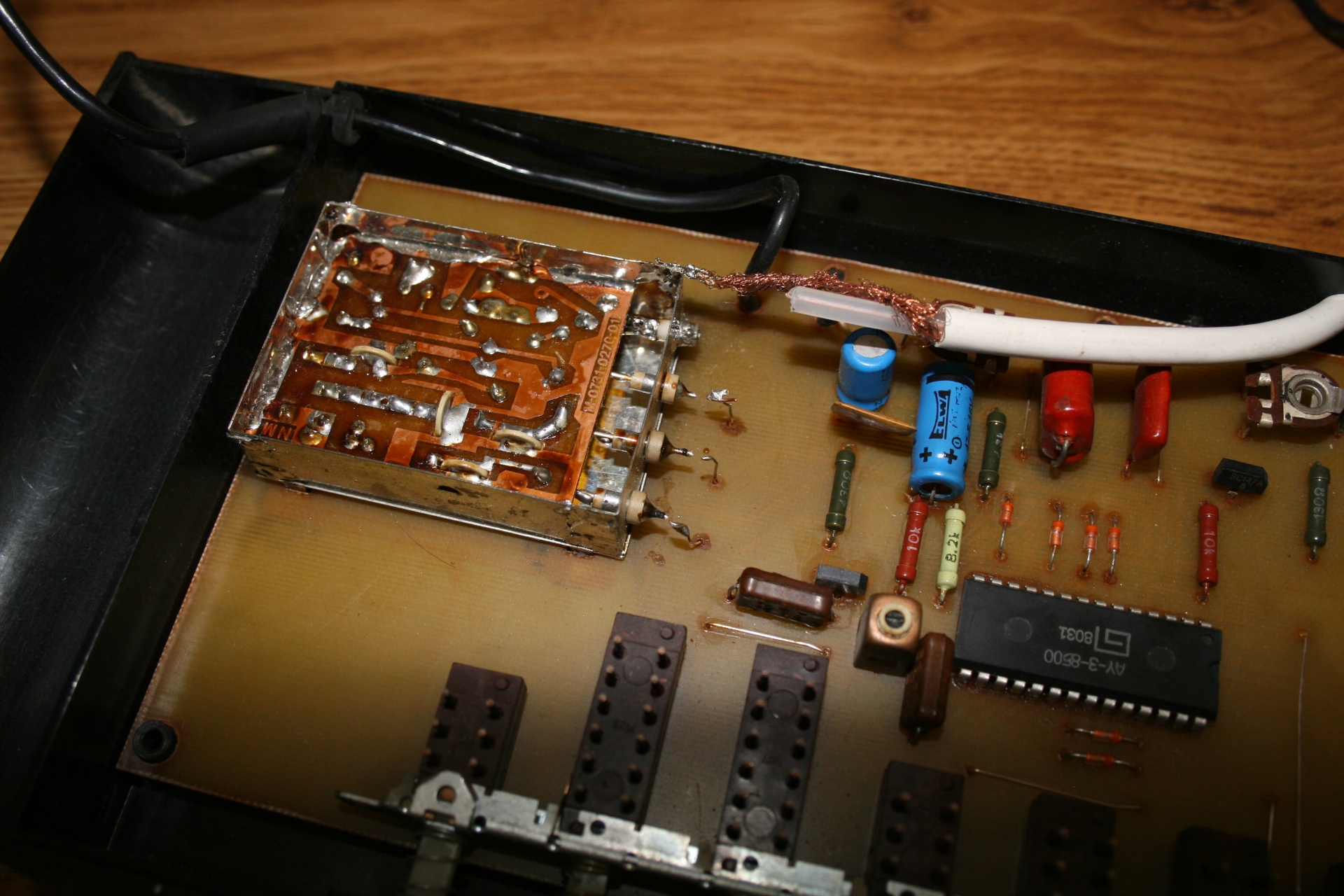

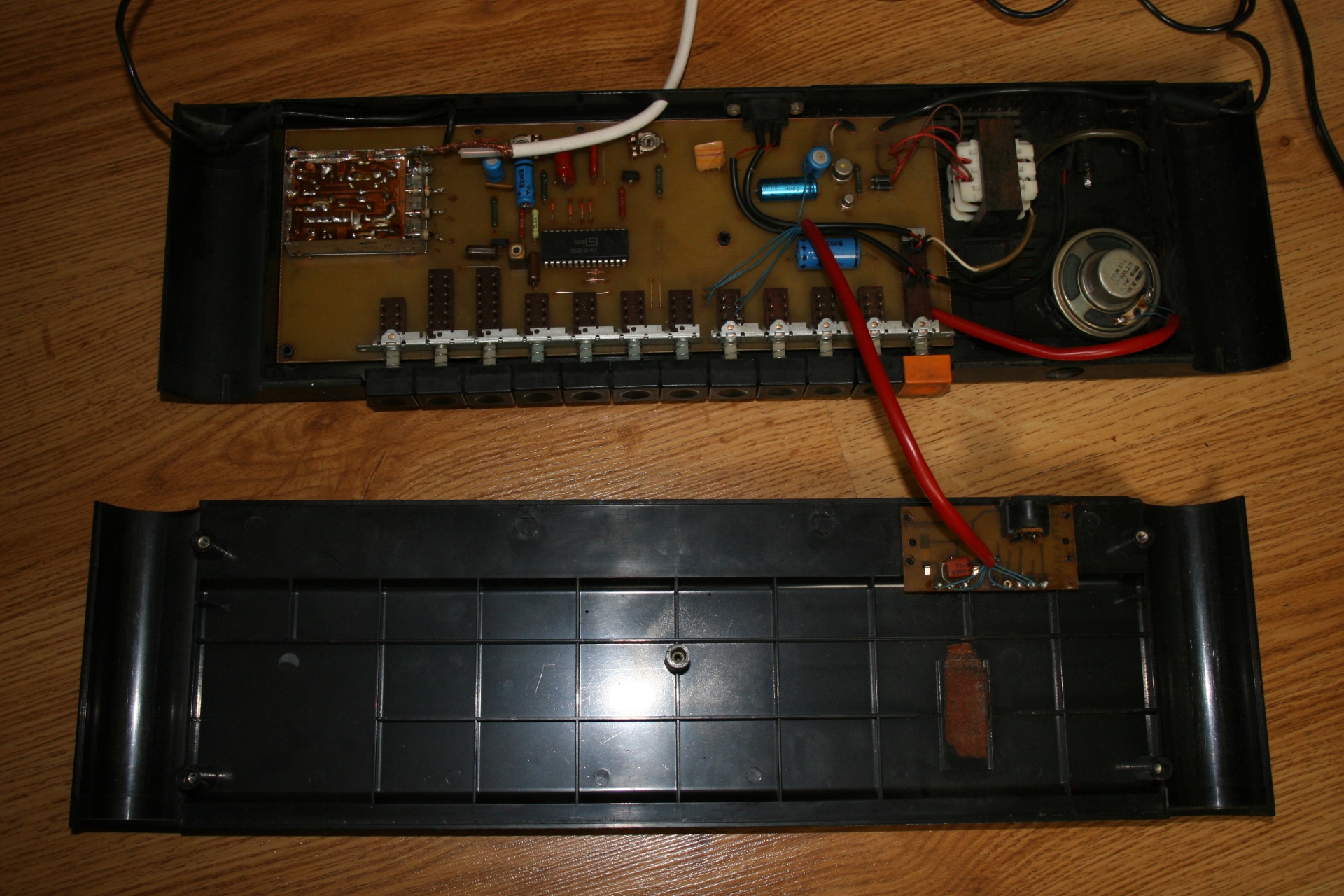

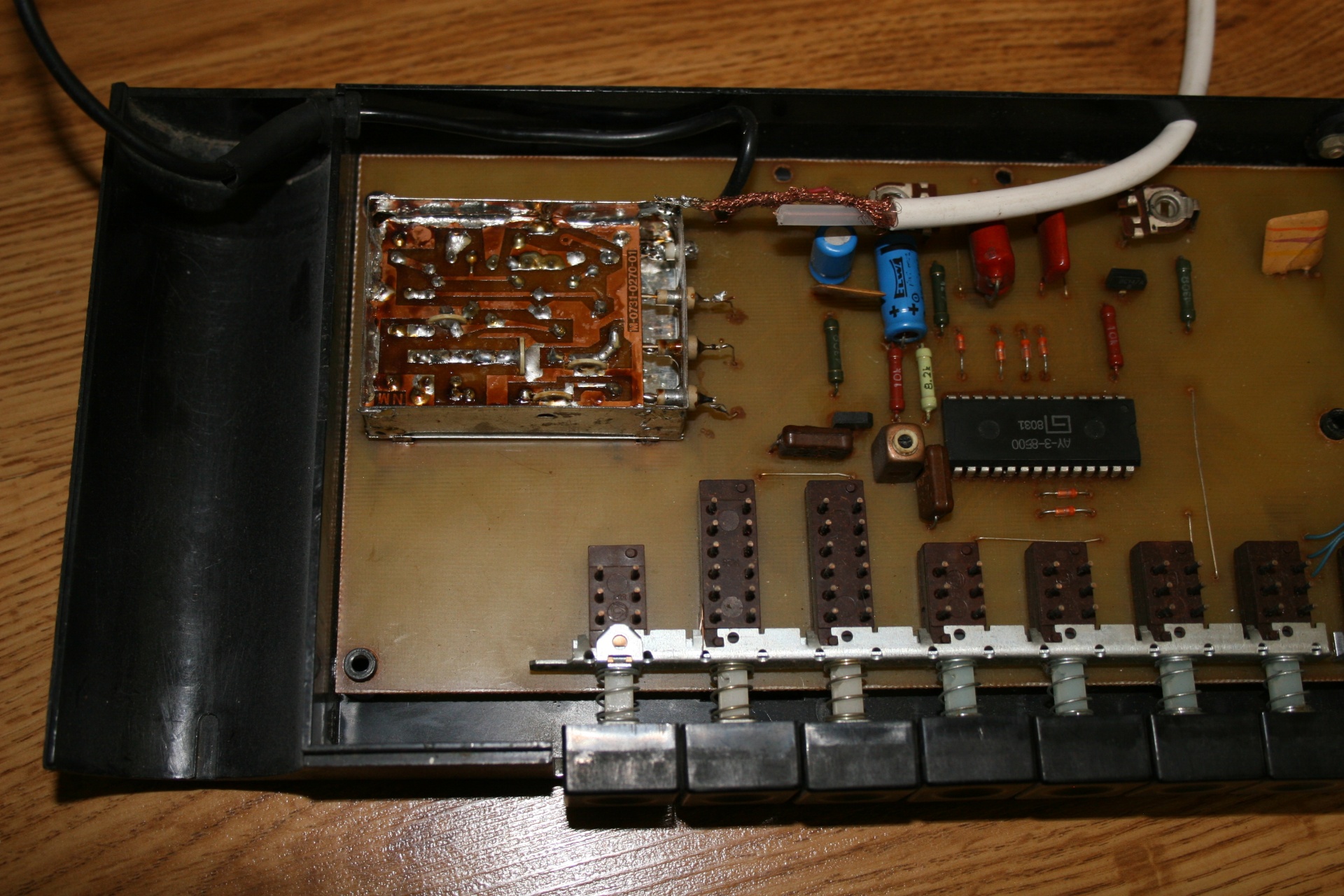

Dostałem od znajomego grę do reanimacji. Podobno raz była wizja, raz dźwięk a obecnie nie działa w ogóle. Po otwarciu widzę, że urwany jest jeden przewód od trafa oraz oderwane są przewody od modulatora. Nie wiem czy celowo, bo ktoś już podobno w niej grzebał. Wyprowadzony jest również przewód antenowy, który ma tylko przylutowany ekran. Żyła jest oderwana.

W związku z powyższym chciałem wyprowadzić sygnał video z tej gry na jakieś normalne złącze np chinch i podłączyć do obecnej generacji telewizorów. Z tego co wyczytałem w internecie należy to zrobić przy pominięciu modulatora. Czy orientuje się ktoś gdzie konkretnie powinny być przylutowane przewody? Czy modulator mam całkowicie odłączyć od płyty głównej (4 przewody)?

Slika
Slika
Slika
Slika

Re: ELWRO TVG-10 jak wyprowadzić sygnał video?

Napisal/-a Google Adsense [BOT] • 24 November 2018, 15:30

#2 Re: ELWRO TVG-10 jak wyprowadzić sygnał video?

Napisal/-a amorphe • 24 November 2018, 17:22
Na początek proponuję wymienić wszystkie elektrolity - mają swój wiek... (po wymianie sprawdź wartość zasilania).

mojojek napisal/-a:Czy orientuje się ktoś gdzie konkretnie powinny być przylutowane przewody? Czy modulator mam całkowicie odłączyć od płyty głównej (4 przewody)?

Modulator podłączony jest czterema wyprowadzeniami - wyeliminuj zbędne (masa, zasilanie,wyjście RF), to i znajdziesz sygnał video.
Ewentualnie poszukaj PDF układu AY-3-8500 a znajdziesz aplikację - ja znalazłem jakiś chiński schemat... KLIK

#3 Re: ELWRO TVG-10 jak wyprowadzić sygnał video?

Napisal/-a xamledyD • 24 November 2018, 17:23
Witam.
Zapoznaj się z tym linkiem: https://mrpjevans.com/binatone-composite-mod/
Sygnał Composite wyprowadzasz z układu AY-3-8500 - schemat poniżej w razie gdyby link stał się niedostępny:
Slika
Nie musisz odłączać modulatora w celu zastosowania tej modyfikacji.
Pozdrawiam

#4 Re: ELWRO TVG-10 jak wyprowadzić sygnał video?

Napisal/-a mojojek • 24 November 2018, 18:13
Schemat już widziałem wcześniej i dotyczy wyprowadzenia sygnału RGB. Niestety temu komuś kto wrzucił schemat na elektrodę to nie działało.

amorphe napisal/-a:Na początek proponuję wymienić wszystkie elektrolity - mają swój wiek... (po wymianie sprawdź wartość zasilania).


Czy kondensatory mają być takie same czy mogą być zwykłe? Chodzi mi o to, że tu są takie leżące, przelotowe. Jeśli dobrze liczę to jest ich łącznie 5 sztuk a te 2 okrągłe, srebrne elementy to coś innego?

Sygnał video najprawdopodobniej musi być podpięty do 3 nóżki od dołu (patrząc na zdjęcie modulatora). Muszę to jeszcze sprawdzić.

EDIT:

Udało mi się uruchomić grę. Jest obraz i dźwięk. Gra reaguje na przełączenie guzików i reset. Lata piłka i naliczają się punkty. Niestety obraz przesuwa się z dołu do góry i tak w kółko. Czy to wina przewodów czy gdzie indziej tkwi problem?

EDIT2:

Zmierzyłem napięcie na 4 nodze AY-3-8500 i wynosi 7V czyli według manuala prawidłowo. W takim wypadku można chyba założyć, że problem jest gdzieś na wyjściu obrazu.
Jakie powinno być prawidłowe napięcie na chinchu? U mnie jest 1.7V, czy nie jest to trochę za mało?
