#1 Drukarka Brother MFC-T510W - problem z zasilaczem MPW9221

przez DaCoPL • 20 listopada 2025, 09:06
Witam.

W drukarce Brother MFC-T510W umarł zasilacz MPW9221 w wyniku załączania i wyłączania prądu przez zakład energetyczny.
Uszkodziły się dioda Zenera D105 (BZX79-C36) na wyjściu, tranzystor Q1 (2SK3565) i dwie diody prostownicze w obwodzie mostka.
Wymieniłem te elementy z tym, że zastosowałem inny tranzystor STF9NK90Z.
Zasilacz dalej nie chce mi wystartować.
Po stronie pierwotnej mam 300V, natomiast po stronie wtórnej 0V
Czy te tranzystory w tym przypadku są zamienne?
Możecie pomóc z dalszą diagnozą?

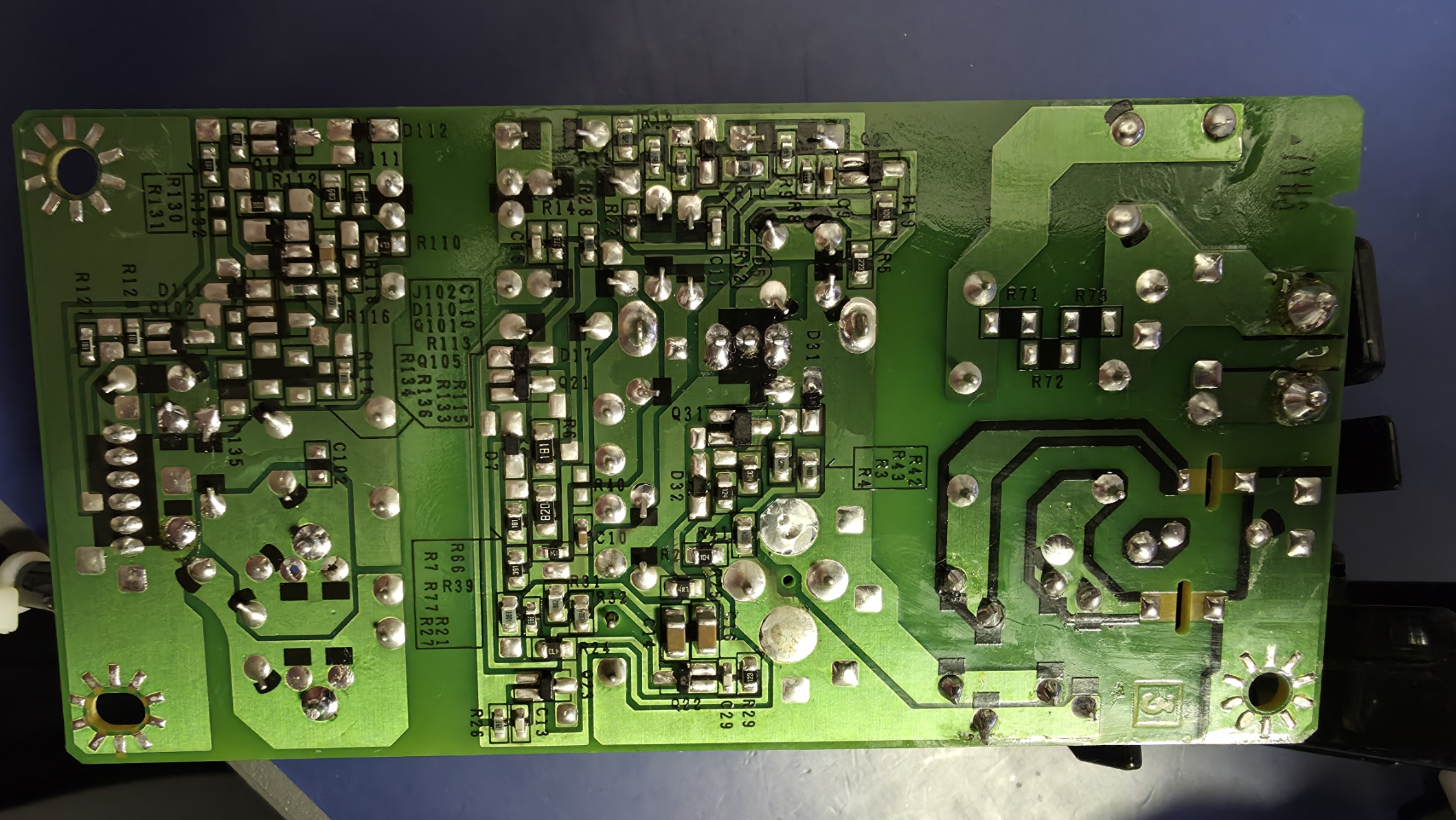

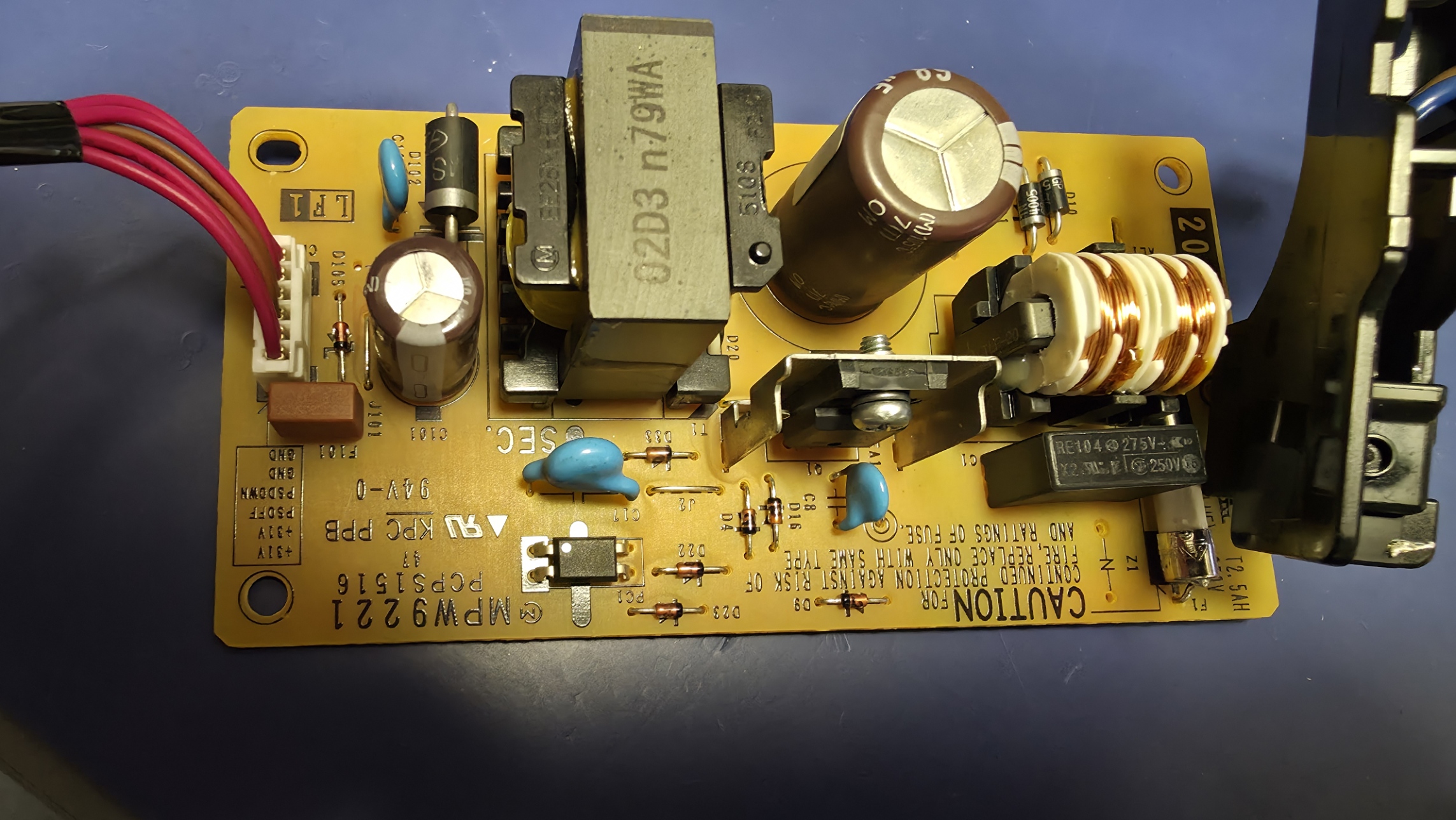

Obrazek
Obrazek

Pozdrawiam.

Re: Drukarka Brother MFC-T510W - problem z zasilaczem MPW9221

przez Google Adsense [BOT] • 20 listopada 2025, 09:06

#2 Re: Drukarka Brother MFC-T510W - problem z zasilaczem MPW9221

przez matic • 20 listopada 2025, 10:20
Hello!

Check the resistor R19 (10Ω) and transistor Q2.

#3 Re: Drukarka Brother MFC-T510W - problem z zasilaczem MPW9221

przez DaCoPL • 20 listopada 2025, 10:40
R19 = 10Ω
Q2 sprawny. Zachowuje się jak NPN 0,65 V spadku napięcia.
