Dell XPS L702X - wyłącza się po chwili

Witam,

Model DELL XPS L702X
Oznaczenie MB: DAGM7MB1AD0 Rev. D

Mam laptopa(prawdopodobnie po jakimś innym serwisie), który ma dziwny objaw. Po włączeniu zamigają diody, odpali się wentylator i gaśnie(do 3-5 sekund). Po wyciągnięciu kości RAM działa znacznie dłużej i piszczy, że nie wykrywa ramu. Rozkręciłem go, aby go wizualnie sprawdzić. Pierwsza ciekawa rzecz jaka mnie przywitała to brak jakiejkolwiek pasty na CPU/GPU(widocznie poprzedni serwis stwierdził, że skoro nie działa to po co będą marnować pastę). Po włączeniu laptopa bez chłodzenia procesor w ciągu 1-2s grzeje się tak mocno, że nie idzie tam palca utrzymać(nie mam termowizji, aby dokładnie zmierzyć jaka tam jest temperatura). Pomierzyłem cewki i mam takie wyniki:

PL1 - 45,6Ω
PL2 - 493kΩ
PL3 - 291kΩ
PL4 -Jak ustawię na multimetrze skalę 20K to przekracza ją, zaś jak ustawię 200k to spada do 7,6kΩ ??
PL6 - poza skalą(nie ważne jaką skalę wybiorę to wskazuje mi multimetr 1)
PL7 - 59,5Ω
PL9 - 29,7Ω
PL12 - 4,7Ω
PL13 - 4,7Ω
PL14 - 4,7Ω
PL15 - 7,2Ω
PL16 - 2,2Ω
PL17 - 2,3Ω

Napięć nie jestem w stanie zmierzyć bo się wyłącza od razu laptop.

Witam.
Zmierz napięcia na cewkach z wyjętym RAM-em.
Bateria CR2032 jest sprawna?
Testujesz sprzęt na sprawnym zasilaczu o odpowiedniej mocy?
Jaki masz tam procesor? Podstawiałeś inny na próbę?
Programowałeś BIOS?
Jak wygląda pobór prądu sprzętu w trybie czuwania i po włączeniu?
Pozdrawiam

xamledyD ha scritto:Zmierz napięcia na cewkach z wyjętym RAM-em.

Nie jestem w stanie zmierzyć napięć, bo po chwili laptop się wyłącza zanim zdążę zrobić jakiekolwiek pomiary. Pomiary oporności robiłem bez ramów.

xamledyD ha scritto:Bateria CR2032 jest sprawna?

3,02V

xamledyD ha scritto:Testujesz sprzęt na sprawnym zasilaczu o odpowiedniej mocy?

Na zasilaczu laboratoryjnym przeprowadzam testy.

xamledyD ha scritto:Jaki masz tam procesor? Podstawiałeś inny na próbę?

SR02Y (Intel Core i7-2630QM). Nie podstawiałem bo nie mam.

xamledyD ha scritto:Jak wygląda pobór prądu sprzętu w trybie czuwania i po włączeniu?

Pobór prądu w spoczynku bez baterii - 0,01A
Po wciśnięciu przycisku power wzrasta do 2-2,5A i się wyłącza.

Programowanie BIOSU na razie odpuściłem, bo przeważnie jak BIOS był padnięty w laptopie to działać działał ale nie było obrazu, a ten się wyłącza po paru sekundach.

Czy nałożyłeś pastę i chłodzenie? Może wyłącza się z przegrzania?

Nie nakładałem pasty, bo wg mnie jest zbyt wysoki przyrost temperatury na CPU. To nie jest taki powolny przyrost, że przykładam palec na rdzeń i się zaczyna powoli grzać tylko od razu leci max temperatura i zabezpieczenie prawdopodobnie wyłącza płytę.

Nałóż pastę i sprawdź być może uda zmierzyć się napięcia.
Drugą opcją jest podmiana procesora.

iT0mT0m ha scritto:Po wciśnięciu przycisku power wzrasta do 2-2,5A i się wyłącza.

Może masz ustawione zabezpieczenie prądowe?

Procesora na podmianę nie mam. Bez ramów dłużej działa, ale się wyłącza do 5-10 sekund. Z ramami 2-4 sekundy.
Napięcia na cewkach:
PL1 - 1,12V
PL2 - 1,6V
PL3 - 3,52V
PL4 - 5,37V
PL6 - 2,95V
PL7 - 1,07V
PL9 - 0,93V
PL12 - 1,18V
PL13 - 1,18V
PL14 - 1,18V
PL15 - 0V
PL16 - 0,94V
PL17 - 0,94V

Po wyciągnięciu CPU oraz włożeniu kości RAM laptop się nie wyłącza. Pobór prądu bez CPU i RAM wynosi ~0,060A

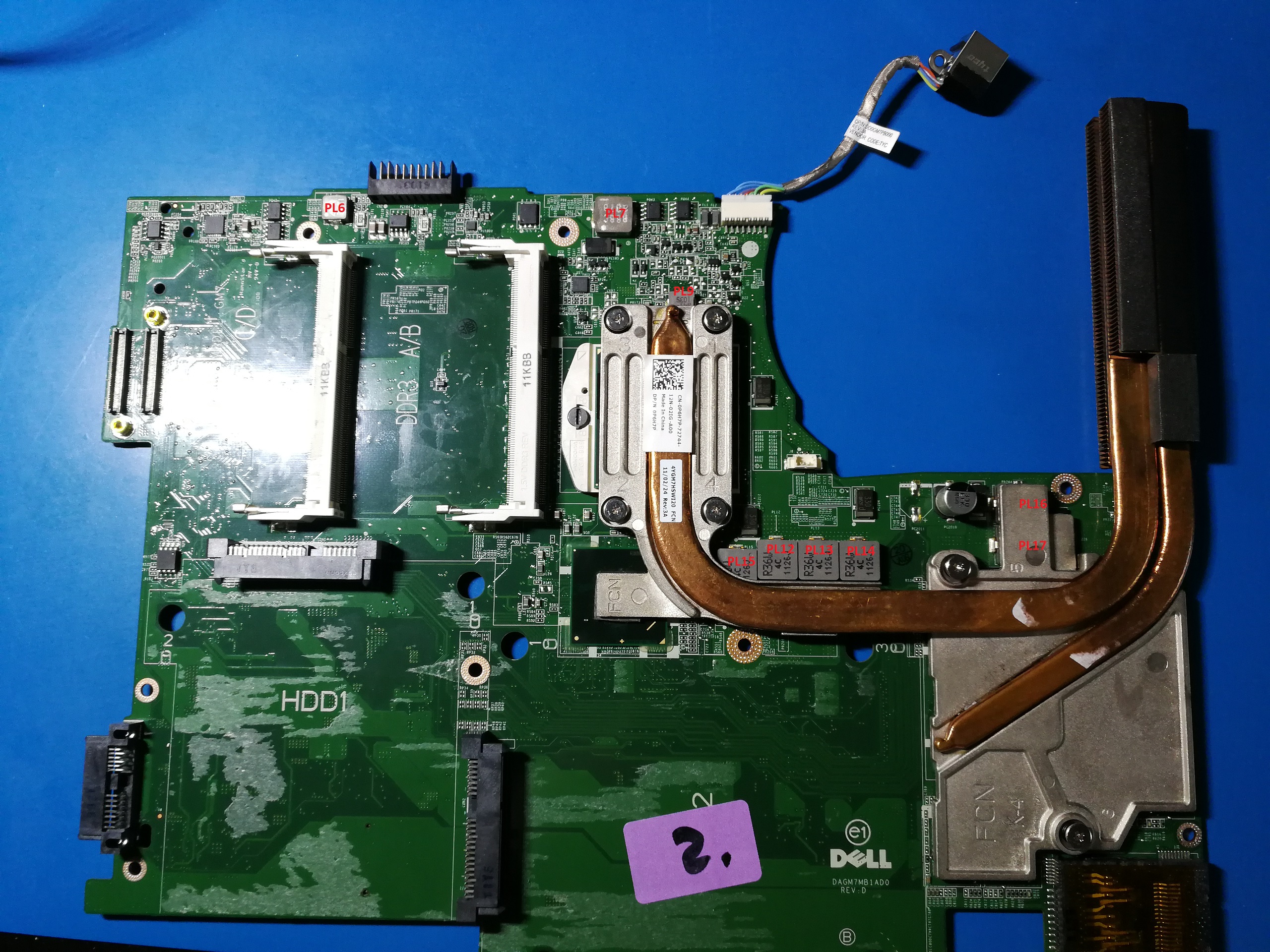

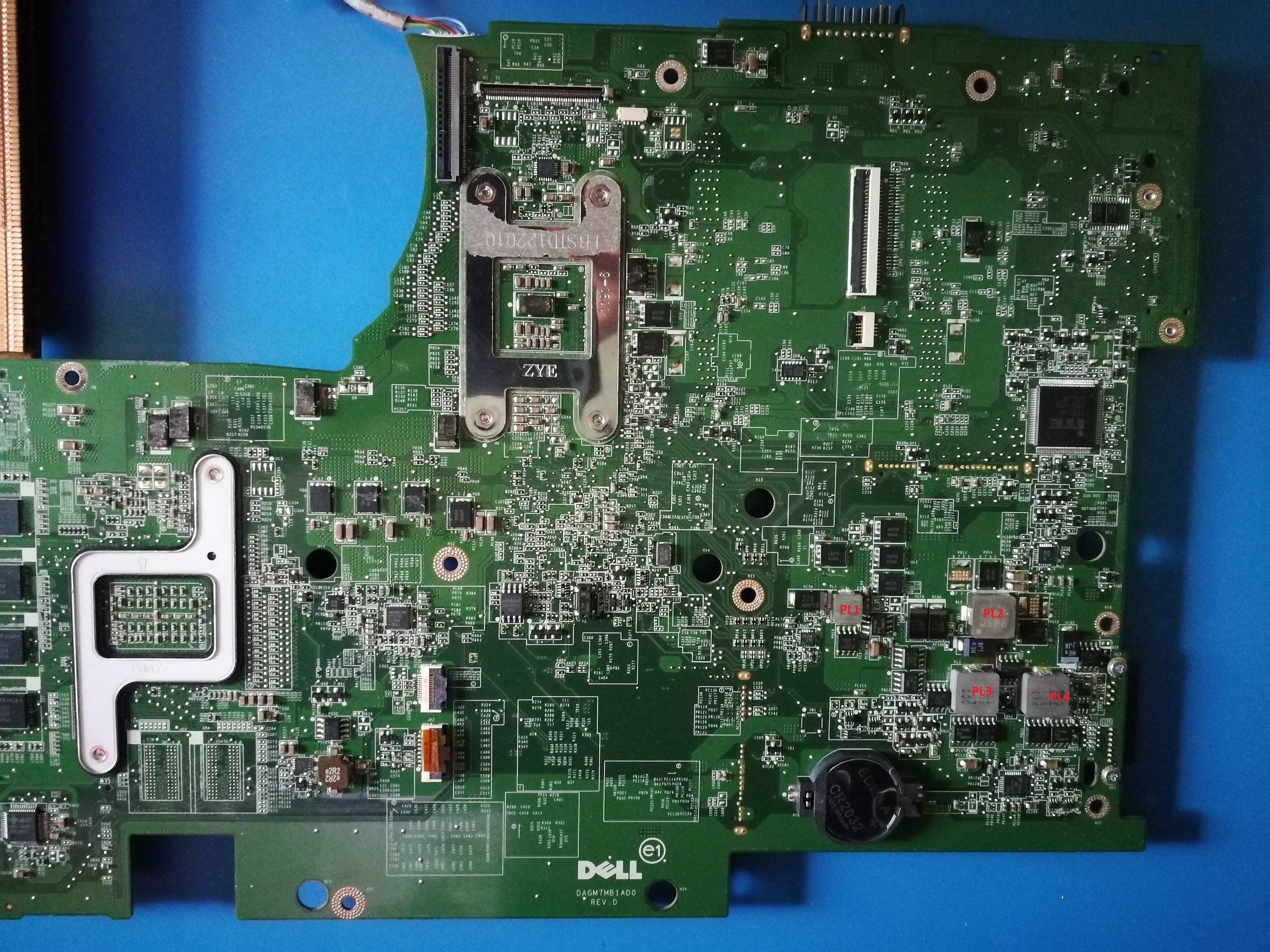

Brak schematu płyty, najlepiej zrób zdjęcie i oznacz cewki.
Cewka PL15 od czego?
Proponuje przeprogramować BIOS (nie zapomnij zapisać starego wsadu).

Cewka PL15 jest blisko CPU i mostka.

PS. Programowanie biosu nie pomogło. Bez ramu działa dłużej, z ramem chwilę i się wyłącza. CPU nadal jest gorące.

Podłożyłem drugi procesor i po włożeniu kości ram objaw jest ten sam czyli z kościami ram się wyłącza po chwili, a bez kości są 2 beepy. Będzie piszczał 5 razy tak i się wyłącza.

//Edit
Wrzuciłem jeszcze bios z tego forum i po zmianie procka i poprawiło się o tyle, że laptop się przestał wyłączać z ramami. Nadal brakuje napięcia na cewce PL15 i nie bardzo wiem od czego ona jest.

Measure the resistance to ground on coil PL15 with and without CPU connected.

Measure the power consumption (in mA) of the board when the machine is turned on with new CPU.

matic ha scritto:Measure the resistance to ground on coil PL15 with and without CPU connected.

Resistance to ground with CPU on coil PL15 - 14,1 Ohm
Resistance to ground without CPU on coil PL15 - multimeter no show any values on all scales.

matic ha scritto:Measure the power consumption (in mA) of the board when the machine is turned on with new CPU.

With new CPU, without ram and flashed bios from this topic(dell-xps-17-l702x-mb-quanta-gm7-dagm7mb1ad0-rev-d-t54373.html) I have 940 mA power consumption

Which CPU was originally on the board, and which one did you use for replacement?

Original: SR02Y (Intel Core i7-2630QM)
Replace: SR0DN (Intel Core i3-2350M)
I got a CPU from a client.

Does the machine also shuts down with new BIOS and with old i7 CPU?

Yes, old CPU got such a high temperature in a moment that I couldn't hold my finger. New CPU had a normal temperature with a slow increase.

Try to transfer the BIOS ME-region from old (original) dump to the new one.

I've never done that. Is there a chance to rewrite it?

iT0mT0m ha scritto:I've never done that. Is there a chance to rewrite it?

Check this post: ***click***

I transfered ME Region from org dump to clean dump and I have that same problem as in the beginning. When I switch on with RAM notebook start only for 1-3 second and switch off. Without RAM I have beeps about no installed ram.
