#1 Dell XPS 18 1820, brak ładowania.

przez megaswaw 12 lipca 2018, 09:55
Witam,

Mam laptopa Della XPS 18 1820 na płycie IMPBW-CS REV: A00. Problemem jest brak ładowania baterii. Laptop wykrywa zasilacz, działa na baterii jak i samym zasilaczu. Jeśli uruchomi się komputer z podłączonym jednocześnie bateria i zasilaczem w systemie będą nawet pokazane procenty naładowania baterii, jednak jeśli odłączy się baterię i podłączy ponownie system wykryje już ją jako uszkodzoną. Stara, oryginalna bateria jest już całkowicie rozładowana ale widać po pomiarach jakby ładowanie na chwilę wskakiwało jednak po sekundzie się rozłącza. Posiadam jeszcze zamiennik, który był naładowany do 50%. W tym przypadku nie widać było aby była jakaś zmiana napięciowa na cewce od ładowania. Dopiero po rozładowaniu tego zamiennika do 0 zauważalny był chwilowy wzrost napięcia na cewce od ładowania w momencie podłączenia baterii ale po chwili spada do napięcia jakie jest na baterii. Dell test nie wykrywa żadnych błędów z baterią oryginalną i zamiennikiem ani ładowania czy zasilacza.

Wymienione zostało:
- BQ735
- ITE IT8528E
oraz podmienione tranzystory od ładowania.

Obsada płyty:
CPU: SR1EF Intel Core i5-4210U
GPU: Intel HD Graphics 4400
KBC: ITE IT8528E
BIOS: 25Q64

Z góry dziękuję za pomoc.

#2 Re: Dell XPS 18 1820, brak ładowania.

przez Type5 12 lipca 2018, 11:31
Sprawdź mosfety na wejściu za gniazdem zasilania, czy któryś nie jest przebity (D-S, G-S, G-D).
Zmierz rezystancję pomiędzy pinami 1 i 2 oraz między pinami 12 i 13 układu BQ24735.
Zmierz napięcie na pinach 1, 4, 5, 6, 8, 9, 12, 13, 15, 16, 17, 18, 20 układu BQ24735 podłączony zasilacz i bateria.

#3 Re: Dell XPS 18 1820, brak ładowania.

przez megaswaw 12 lipca 2018, 12:48

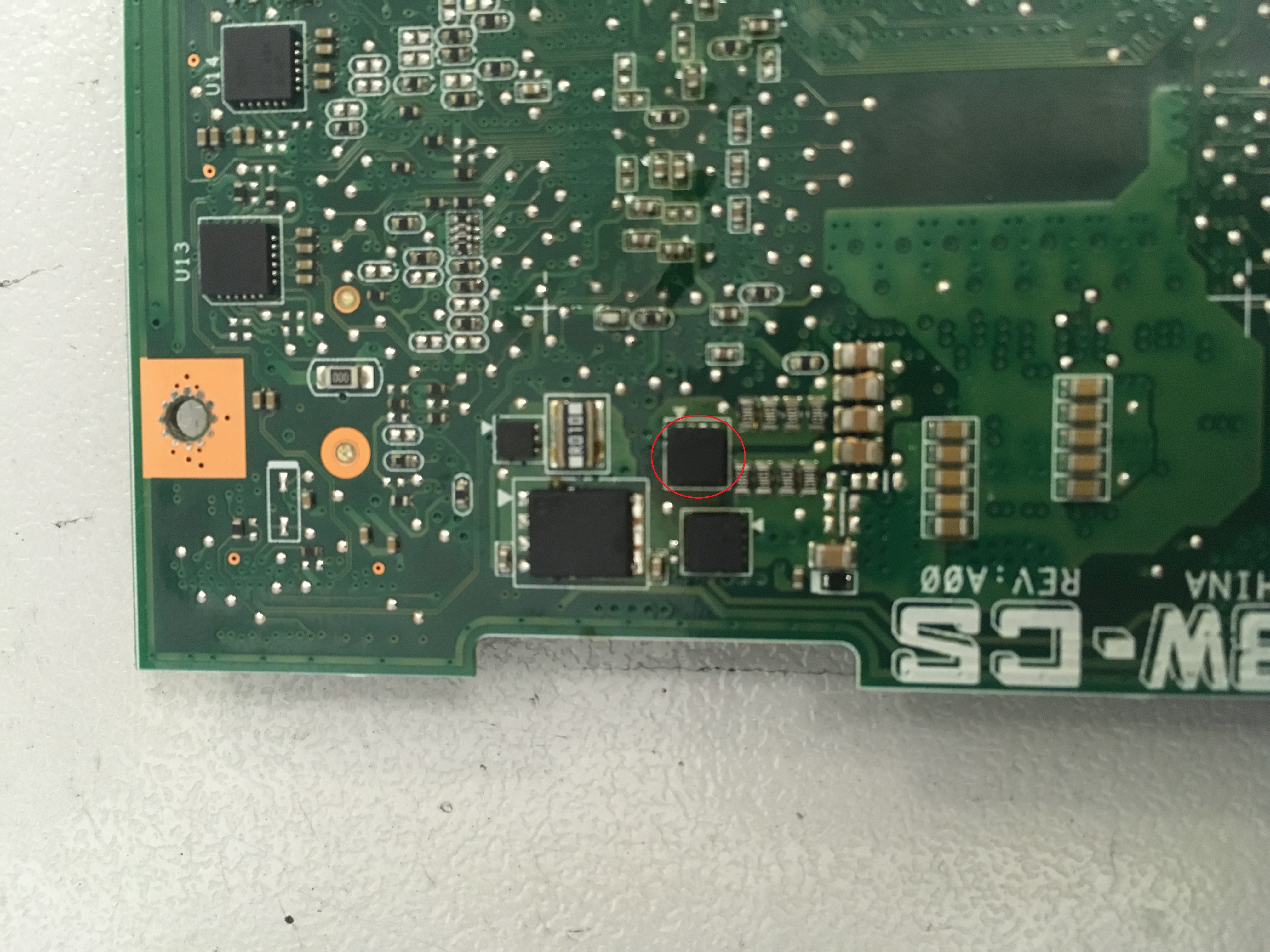

Po wylutowaniu tranzystora zaznaczonego na zdjęciu na czerwono, okazalo się ze jest on zwarty. Proszę o identyfikacje tego tranzystora, oznaczenie tego tranzystora to STF 1317.

Obrazek

#4 Re: Dell XPS 18 1820, brak ładowania.

przez matic 12 lipca 2018, 20:00
Please, post a clear picture with visible markings on this transistor.

#5 Re: Dell XPS 18 1820, brak ładowania.

przez megaswaw 13 lipca 2018, 17:53

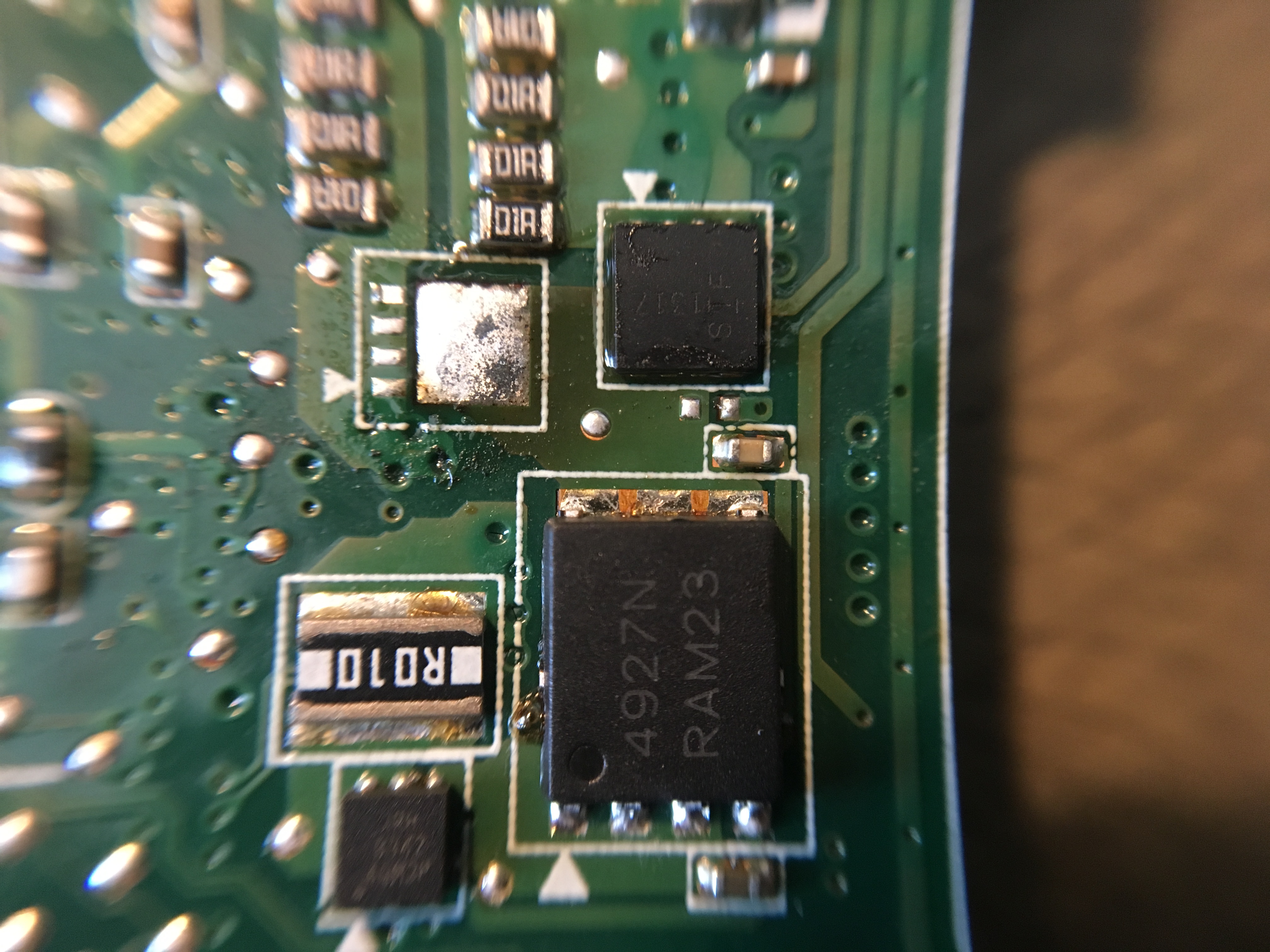

Okazało się jednak, że element, o który rozchodziło się w moich poprzednich postach nie jest tranzystorem lecz najprawdopodobniej jest to dioda. Jednak wg wcześniejszych założeń wstawiłem mosfeta n kanał i ładowanie ruszyło prawidłowo. Wstawiam jednak dodatkowo zdjęcie ze zdjętym elementem obok, którego jest taki sam element.

Obrazek

#6 Re: Dell XPS 18 1820, brak ładowania.

przez sebastiank 13 lipca 2018, 18:41
megaswaw napisał(a):wstawiłem mosfeta n kanał i ładowanie ruszyło prawidłowo

Możesz jeszcze zmierzyć napięcie na bramce - jeśli ok. 25V to będzie jeden z dwóch kluczy chargera załączających napięcie dla głównej gałęzi.
Możesz wstawić inny o prądzie drenu większym od max. prądu zasilacza i napięciu wyższym od napięcia zasilacza - znajdziesz takich wiele. Najlepiej jeśli prąd drenu będzie znacznie większy.

#7 Re: Dell XPS 18 1820, brak ładowania.  [ROZWIĄZANY]

przez Type5 13 lipca 2018, 18:47
sebastiank napisał(a):Możesz jeszcze zmierzyć napięcie na bramce - jeśli ok. 25V to będzie jeden z dwóch kluczy chargera załączających napięcie dla głównej gałęzi.
Możesz wstawić inny o prądzie drenu większym od max. prądu zasilacza i napięciu wyższym od napięcia zasilacza - znajdziesz takich wiele. Najlepiej jeśli prąd drenu będzie znacznie większy.
Proszę czytać uważnie i oglądać obrazki.
Ze zdjęcia powyżej i z opisu autora wynika, że uszkodzony element o oznaczeniu STF 1317 to prawdopodobnie dioda.
Obecnie wlutowany mosfet działa jak dioda, ponieważ bramkę ma połączoną ze źródłem.

#8 Re: Dell XPS 18 1820, brak ładowania.

przez sebastiank 13 lipca 2018, 19:06
Rzeczywiście - po to nie będzie mosfet, dziękuję za zwrócenie uwagi.

Jakie są napięcia na tym elemencie?
Sprawdź testem diody taki sam element obok.

#9 Re: Dell XPS 18 1820, brak ładowania.

przez megaswaw 16 lipca 2018, 13:58
Na tym elemencie było 19V. Niestety nie mam już tego laptopa na stole gdyż zniecierpliwiony klient odebrał sprzęt.
