#1 Dell Vostro 15 3568 płyta Vegas/Turis SKL/KBL 15341-1 brak identyfikacji zasilac

da jendrasso • 14 gennaio 2021, 11:15
Witam, mam problem z identyfikacją zasilacza w laptopie Dell Vostro 15 3568. Gniazdo zasilania oraz zasilacz sprawny, na innym sprzęcie działają prawidłowo.

Obsada płyty:
CPU1: SR2ZU
GPU1: BRAK
KBC24: MEC1404-NU
SPI25: 25L12873F

Immagine

Re: Dell Vostro 15 3568 płyta Vegas/Turis SKL/KBL 15341-1 brak identyfikacji zasilac

da Google Adsense [BOT] • 14 gennaio 2021, 11:15

#2 Re: Dell Vostro 15 3568 płyta Vegas/Turis SKL/KBL 15341-1 brak identyfikacji zasilac

da matic • 14 gennaio 2021, 11:36
Hello!

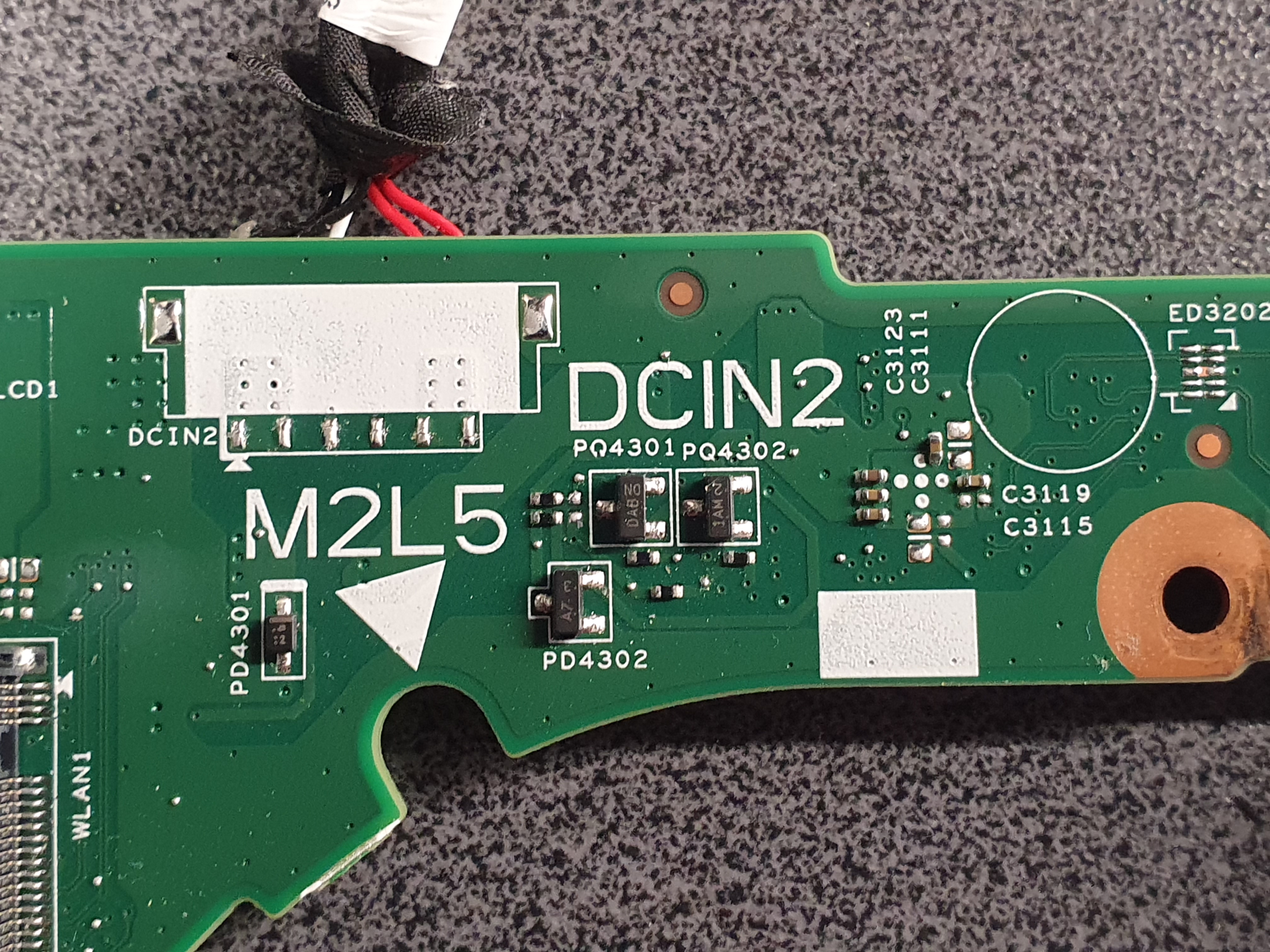

Measure the voltages to ground on all pins of transistors PQ4301, PQ4302.

PQ4301, PQ4302 pin count:
Immagine

#3 Re: Dell Vostro 15 3568 płyta Vegas/Turis SKL/KBL 15341-1 brak identyfikacji zasilac

da jendrasso • 15 gennaio 2021, 01:12
PQ4301:
1 - 4,32V
2 - 3,54V
3 - 0V
PQ4302:
1 - 0V
2 - 0V
3 - 4,33V

#5 Re: Dell Vostro 15 3568 płyta Vegas/Turis SKL/KBL 15341-1 brak identyfikacji zasilac

da matic • 15 gennaio 2021, 10:43
Machine ha scritto:Check PD4303.
This diode is factory not present on this board.

Replace the transistor PQ4301.

#6 Re: Dell Vostro 15 3568 płyta Vegas/Turis SKL/KBL 15341-1 brak identyfikacji zasilac

da jendrasso • 15 gennaio 2021, 12:23
znasz może nazwę tego tranzystora?

#7 Re: Dell Vostro 15 3568 płyta Vegas/Turis SKL/KBL 15341-1 brak identyfikacji zasilac  [RISOLTO] 

da matic • 15 gennaio 2021, 12:33
jendrasso ha scritto:znasz może nazwę tego tranzystora?
It is DMN5L06K. You can also use a transistor FDV301N for the replacement, which is more common on Dell boards.
If you have any scrap board from a Dell laptop, you may find a suitable transistor in the power supply identification circuit.

#8 Re: Dell Vostro 15 3568 płyta Vegas/Turis SKL/KBL 15341-1 brak identyfikacji zasilac

da jendrasso • 20 gennaio 2021, 16:43
Wymieniłem PQ4301 na FDV301N wylutowany z innej płyty Della i wszystko działa prawidłowo.
Dziękuję za pomoc.
