Dell PP17l zwarcie na zasilaniu

Witam

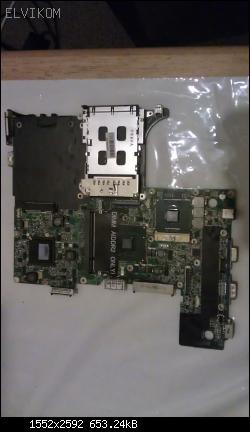

Trafił mi się DELL PP17L procesor Intel LF 88537 T5600 (1,8/2M/667), w momencie podłączania zasilacza, włącza się zabezpieczenie w zasilaczu i się wyłącza zasilacz, prawdopodobnie jest zwarcie na płycie głównej, niestety nie mam schematu i trudno mi zlokalizować elementy zasilacza. Niestety nie mogę zlokalizować oznaczenia płyty głównej, dlatego zamieszczam zdjęcia, może to coś pomoże, kawałek schematu i wszelkie sugestie mile widziane.

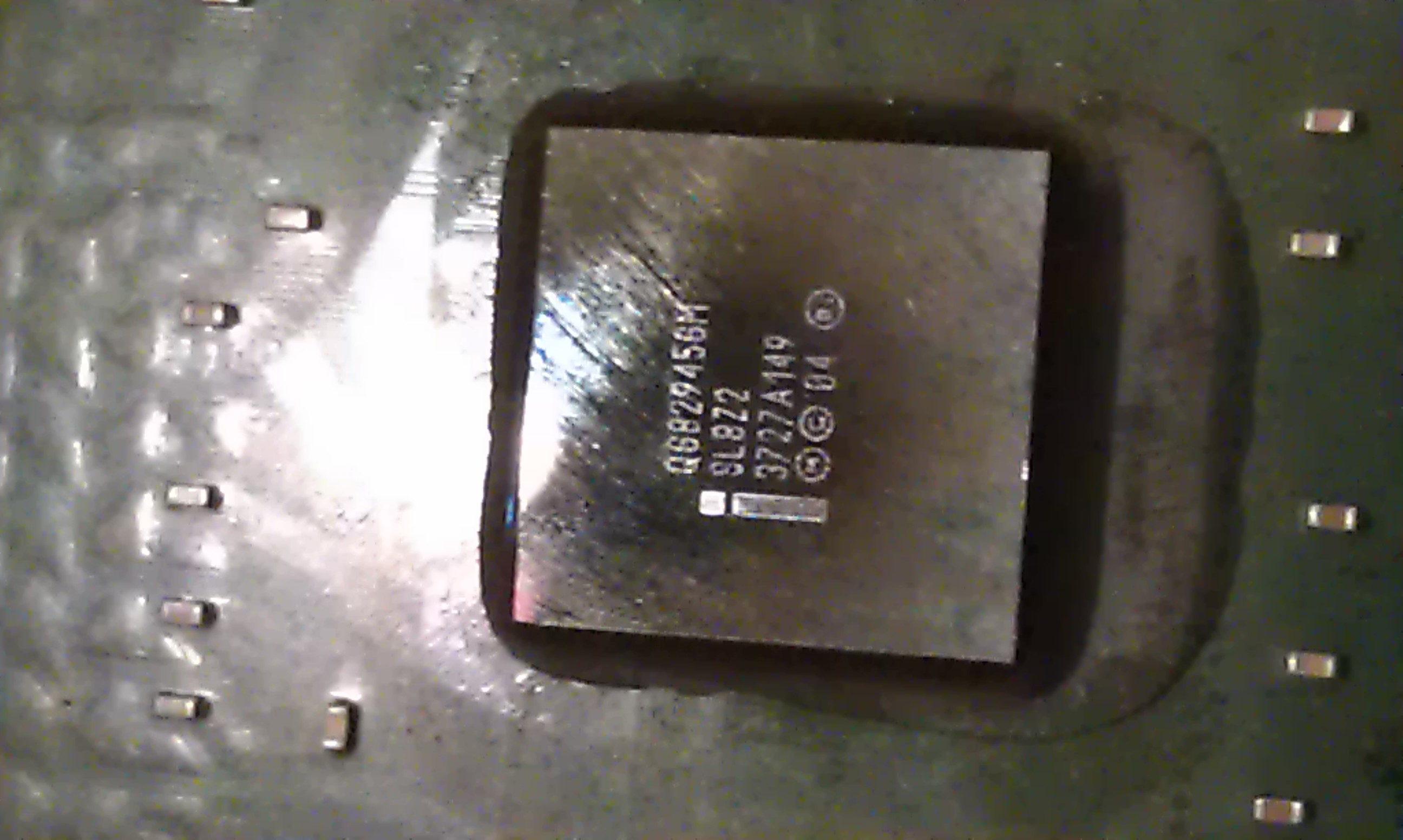

i jeszcze grafika bo pewnie to może mieć znaczenie

Podaj oznaczenia z żółtej naklejki na slocie pamięci DIMM B, może to być Dell D520/D530 DM5/DM6.

Witam

Kod na nalepce składa się z dwóch części i pierwsza to Nr : DM5 MB F3G nastepnie jest: *QTFMEI78033279*

i trzecia część to : 31DM5MB0000.
Jest jeszcze biała nalepka z Numerem : CN OTF052-48643-78L-1034

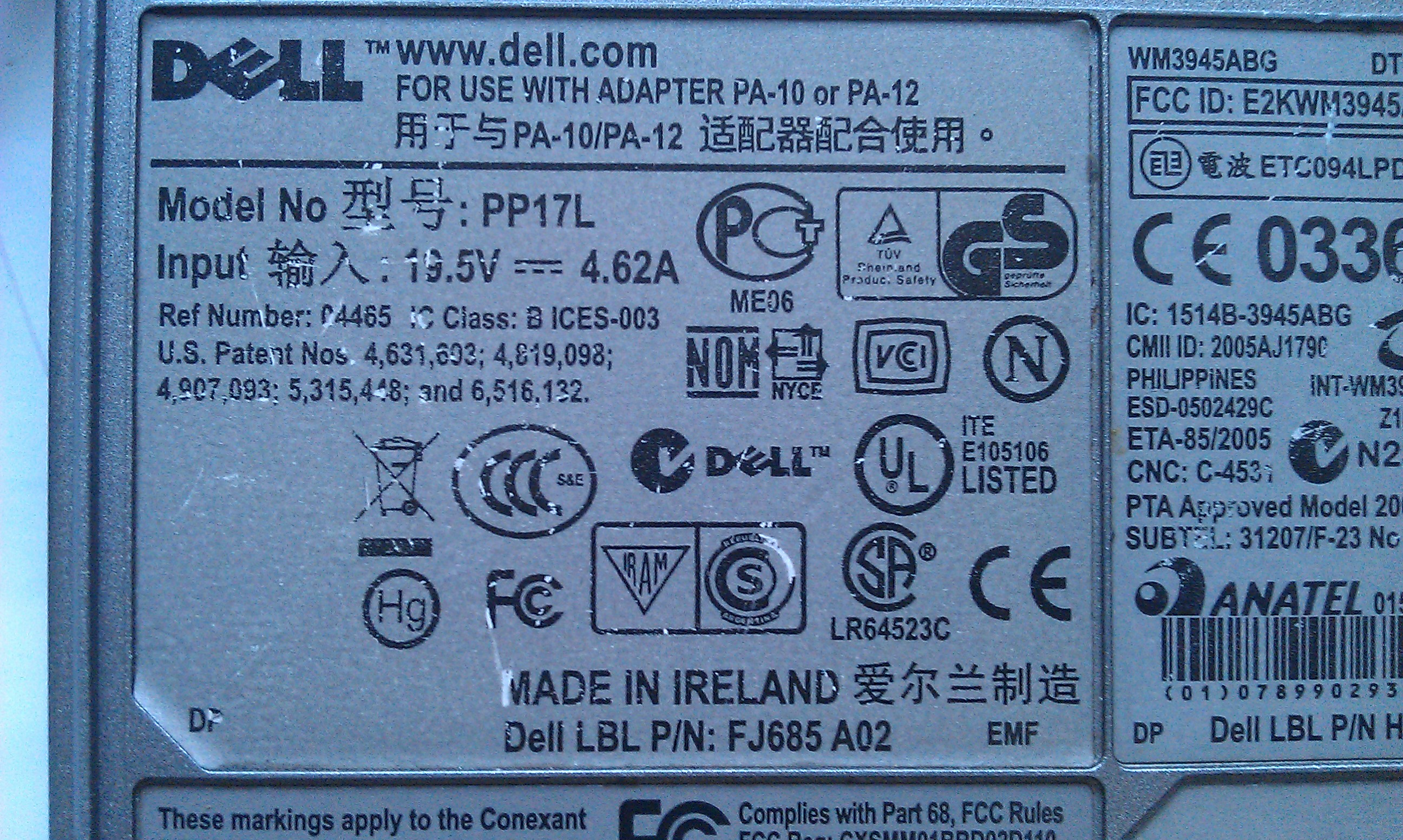

Jesli to cos pomoże to wstawiam zdjęcie dołu obudowy z numerem .


Serdeczne dzięki za szybką odpowiedź .

Jaka jest oporność względem masy na nogach 1-3 i 5-8 tranzystora PQ15?

Dzięki za schemacik

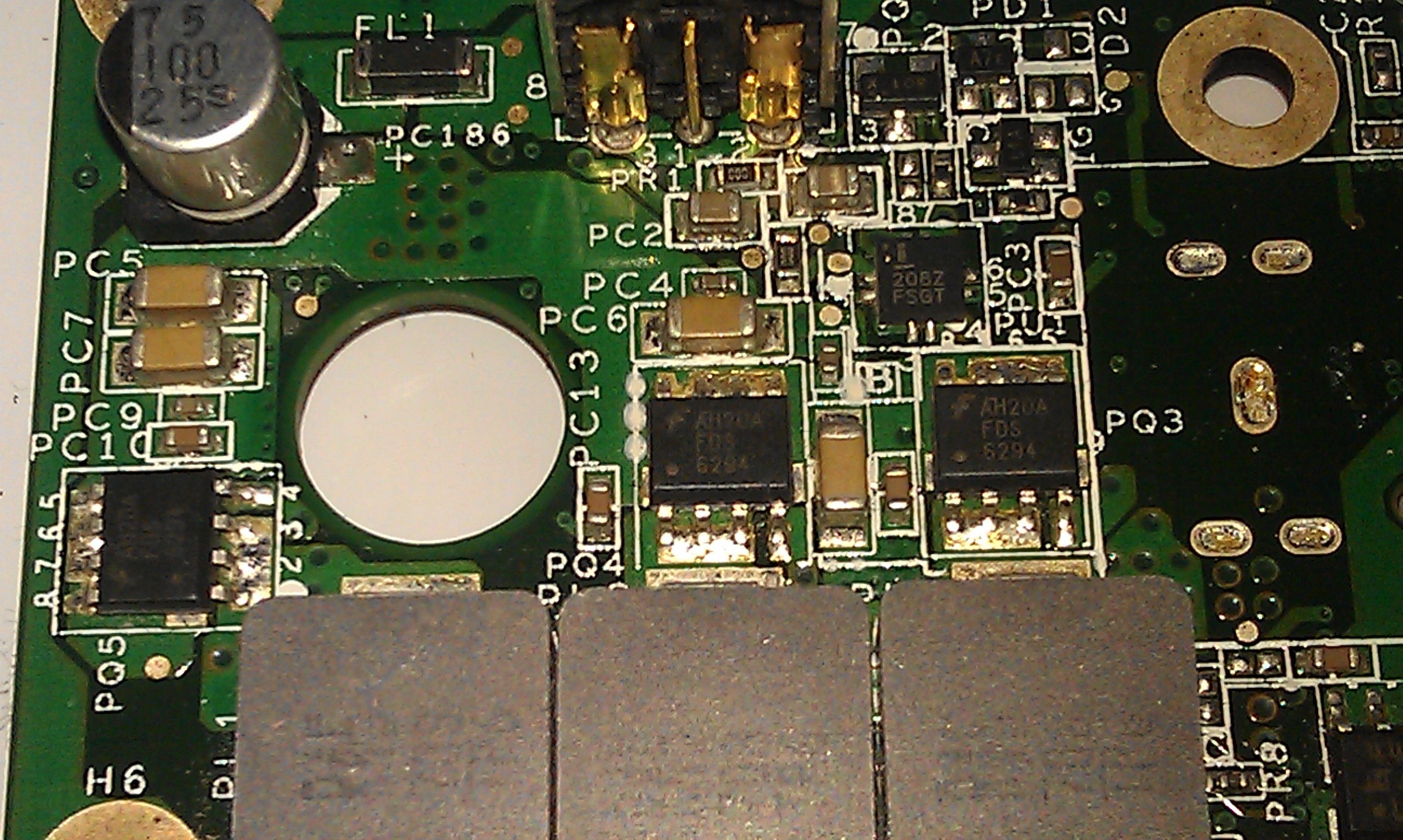

U mnie na wejściu jest inna numeracja, ale analizując na podstawie schematu pierwszy tranzystor zasilany z +DCIN to jest PQ 5 i jego oporność względem masy na nogach 1-3 to 0,9 Ohma, a na 5-8 to 1,8 Ohma i wszystkie tranzystory w okolicy tj. PQ4 i PQ3 [color=#FF3C3C]mają identyczną wartość na końcówkach (prawdopodobnie trzeba by odjąć 0.5 Ohma ze względu na opornośc kabli w multimetrze).

Wszystkie tranzystory to FDS 6294 (tzn. te trzy )


ps. Przepraszam, że zarzucam forum zdjęciami, ale jak na razie to jedyna forma aby przekazać w miarę jak najwięcej detali co do tej płyty i usterki.

Myślałem też, że może zwarcie robi się przez ten potencjometr RV2, ale niestety u mnie jest tylko miejsce na niego.

W między czasie wygooglowałem, że ten model PP17L to odpowiednik DELL Latitude D510 lub D520, a także D530, ale głowy za to nie dam.

1. Numerację masz dobrą, nic nie pisałem, że PQ15 znajduje się w okolicy gniazda zasilania. Jest on obok gniazda pamięci DIMM A.
2. Ze zdjęcia wyraźnie widać, że PQ3, PQ4, PQ5 stanowią elementy przetwornic, więc nie mogą to być tranzystory wejściowe zasilania, konkretnie są to trzy kanały przetwornicy zasilania CPU. Jeśli pomiary były wykonane z włożonym procesorem, to oporność 0.9Ω na n.1-3 jest normalna.
3. RV2 to nie jest potencjometr, a transil 26V. Oznaczenie na schemacie z *, więc może go nie być na płycie, tak samo jak PQ42, PQ43 itd.
4. Oporność 1.8Ω na n.5-8 PQ5 świadczy o zwarciu do masy na głównym rozpływie zasilania +SDC_IN, proponuję więc najpierw zapoznać się z działem Szkolenia, następnie dokonać pomiarów pod kątem zwarć wszystkich przetwornic i ew. wykonać próbę zwarciową celem ustalenia uszkodzonego elementu.

Dzięki za wszelką pomoc , aktualnie czekam na nowy zasilacz.

Witam po krótkiej przerwie.

Jak pisałem wcześniej , dotarł do mnie nowy zasilacz i mogłem przeprowadzić próbę prądową płyty. Uszkodzony okazał się PQ4, po wymianie płyta ruszyła bez problemu i wszystko działa prawidłowo , dziękuje "farmerowi" za wszelką pomoc.

Sprawa załatwiona w związku z tym zamykam wątek.
