#1 Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 5 lutego 2020, 18:15
Witam,
laptop Dell M6800, LA-9781p Rev: 1 - usterka to brak obrazu po uruchomieniu, na monitorze zewnętrznym również.
Na płycie jest zewnętrzna karta SATURN-MXM z mostkiem 216-0843006.
Podstawiałem już kilka wsadów BIOS i KBC na kość U52 i U53 ale brak zmian.
Czy miał ktoś podobny przypadek?

Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez Google Adsense [BOT] • 5 lutego 2020, 18:15

#3 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez yasiu83 • 5 lutego 2020, 18:25
Próbowałeś uruchomić laptopa z wyjętą kartą graficzną?

#4 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 5 lutego 2020, 19:25
Machine napisał(a):Are all the tensions on the coils present?
Original power supply?

Zasilacza brak.
Podłączam pod zasilacz laboratoryjny z preparowanym kablem.
Myślisz że to przez zasilacz?

Cewki:
PL201 - 1,37V
PL701 - 0,80V
PL100- 19,10V
PL301 - 1,03V
PL103 - 3,30V
PL102 - 5,02V
PL401 - 1,51V

Cewki na grafice mają napięcie od 1,80V do 0,90V

yasiu83 napisał(a):Próbowałeś uruchomić laptopa z wyjętą kartą graficzną?
Tak, też brak obrazu.

#6 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 6 lutego 2020, 18:40
Machine napisał(a):Measure the voltages on pins 1, 2, 3, 4, 12, 14, 16, 18, 19 of JLVDS1.
Pomiaru napięcia na JLVDS1, taśma matrycy odłączona:
pin 1 - 3,30V
pin 2 - 0,00V
pin 3 - 0,00V
pin 4 - 19,20V
pin 12 - 0,00V
pin 14 - 0,00V
pin 16 - 3,30V
pin 18 - 3,30V
pin 19 - 3,30V

#8 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 6 lutego 2020, 19:44
Machine napisał(a):Measure the voltages on all pins of U54, U3, U28, U55.
U3:
pin 1 - 3,31V
pin 2 - 0,05V
pin 3 - 0,00V
pin 4 - 0,00V
pin 5 - 3,30V

U28
pin 1 - 0,00V
pin 2 - 0,00V
pin 3 - 0,01V
pin 4 - 3,31V
pin 5 - 3,31V

U54
pin 1 - 0,00V
pin 2 - 0,00V
pin 3 - 0,00V
pin 4 - 0,00V
pin 5 - 3,31V

U55 - brak, nie obsadzony

#9 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez matic • 6 lutego 2020, 20:34
Measure the power consumption (in mA) of the board, when the machine is turned on with and without RAM memory connected.
Are there any changes in operation without RAM memory?

#10 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 6 lutego 2020, 21:47
matic napisał(a):Measure the power consumption (in mA) of the board, when the machine is turned on with and without RAM memory connected.
Are there any changes in operation without RAM memory?
Bez pamięci RAM płyta się uruchamia, pobór mocy 607mA i tak stoi.
Z pamięcią RAM płyta się uruchamia normalnie pobór mocy skacze od 627mA do 1200mA, napięcia skaczą normalnie jak w procedurze POST. Ale obrazu brak. Testowane bez karty graficznej MXA. Na samym procesorze Intela, tak aby wykluczyć uszkodzenie karty grafiki.

#11 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez matic • 6 lutego 2020, 21:55
Try to diagnostically heat up the GPU on graphic card.

#12 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 6 lutego 2020, 22:04
matic napisał(a):Try to diagnostically heat up the GPU on graphic card.
Już próbowałem brak zmian, teraz wygrzałem drugi raz, dalej brak obrazu. Z grafiką pobór prądu zatrzymuje się na 1,621A. Po chwili włącza się wentylator. Na zewnętrznym monitorze też brak obrazu.

#13 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez matic • 6 lutego 2020, 22:18
Does the GPU chip on graphic card gets warm, when the laptop is turned on?

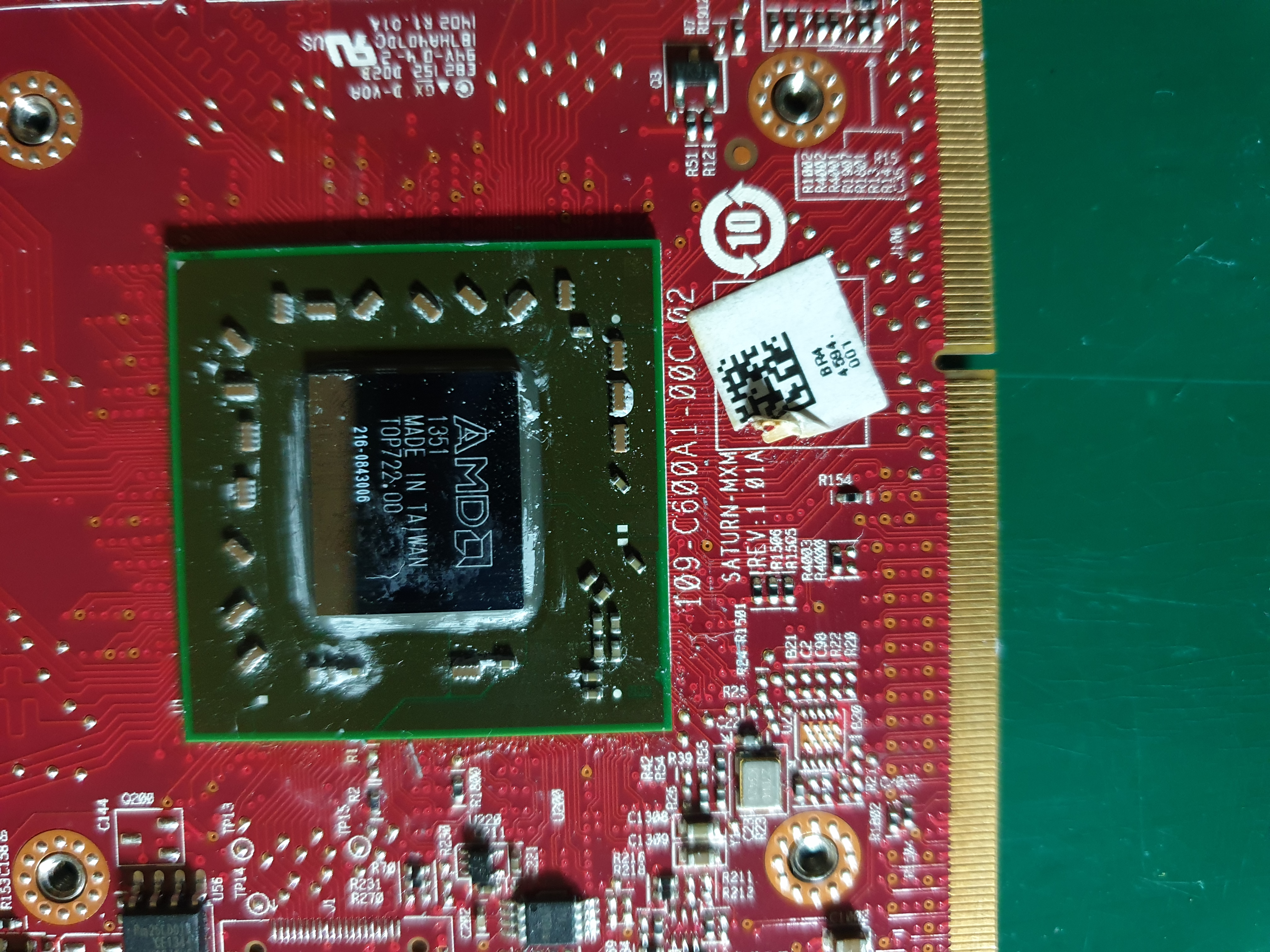

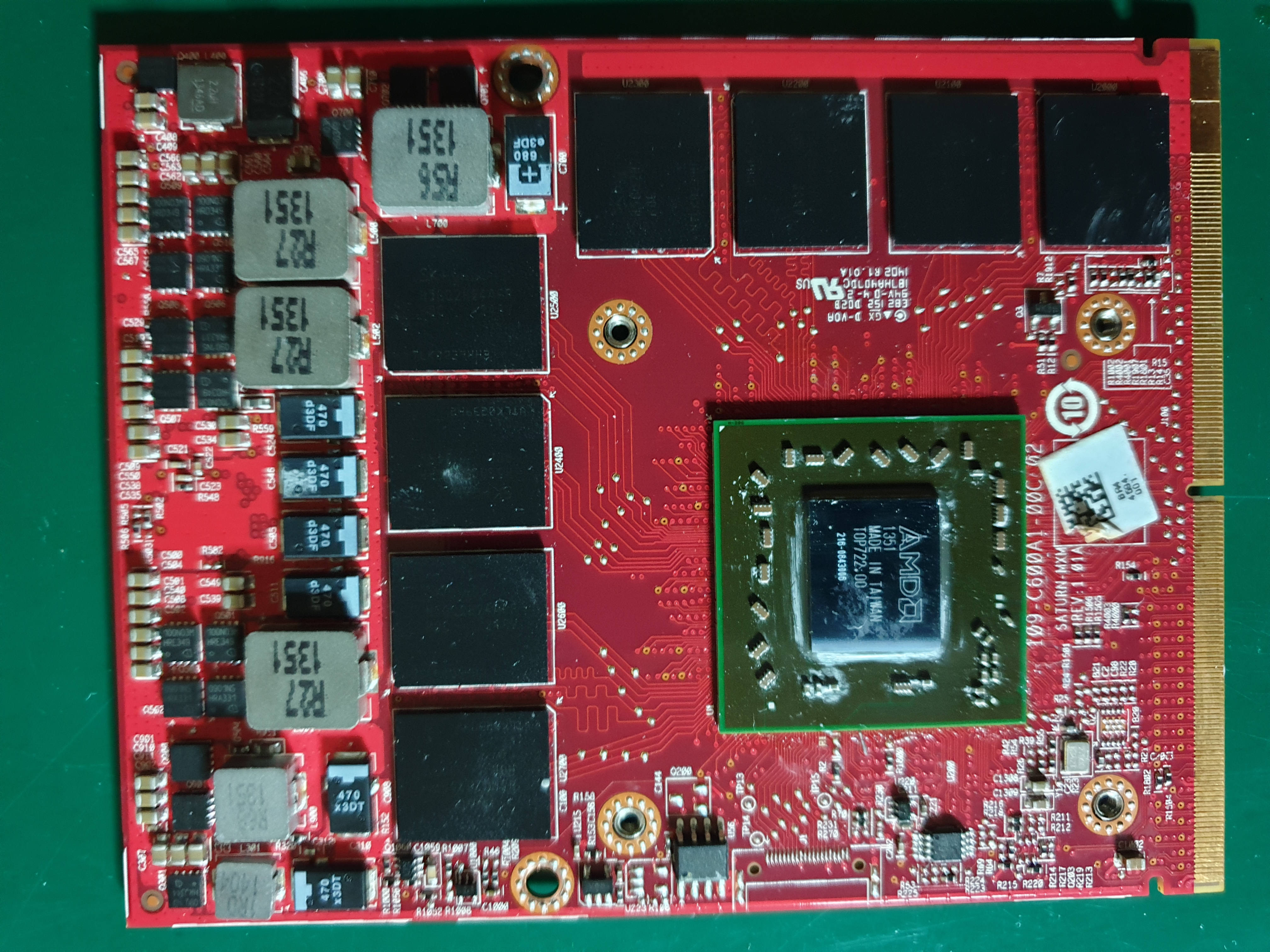

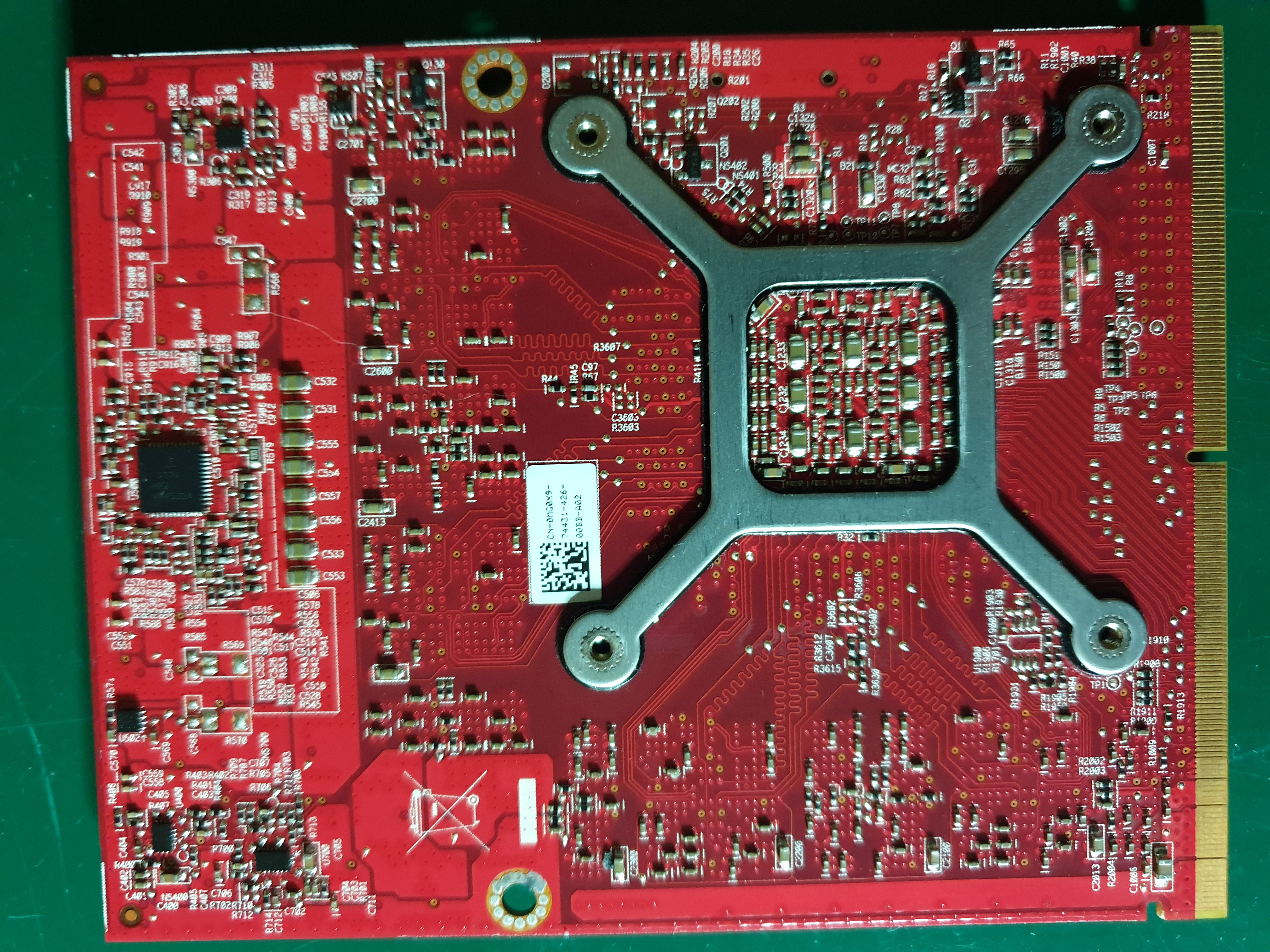

Please, give the graphic card PCB marking code.

#14 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 6 lutego 2020, 22:36
matic napisał(a):Does the GPU chip on graphic card gets warm, when the laptop is turned on?

Please, give the graphic card PCB marking code.
Tak chip się nagrzewa po uruchomieniu.
Obrazek
Obrazek
Obrazek

#15 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez matic • 7 lutego 2020, 00:08
Measure the voltages to ground on all coils on graphic card when the laptop is turned on.

#16 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 7 lutego 2020, 10:55

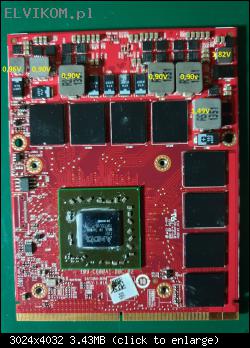

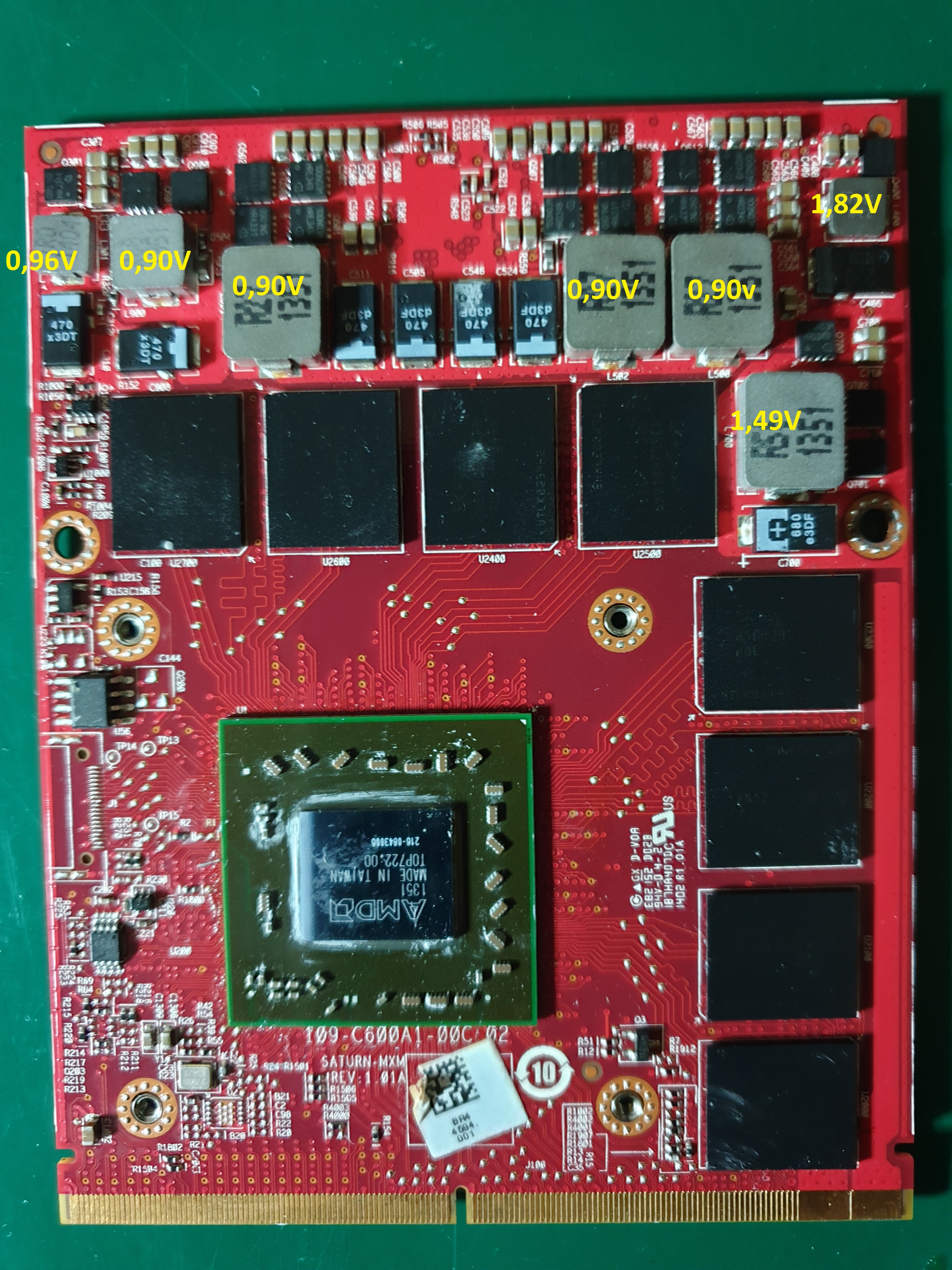

Pomiary na obrazie.
Obrazek

#17 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez matic • 7 lutego 2020, 20:44
It seems that the GPU chip on graphic card is bad. Replace it.
This GPU chip is hard to find. You may have to replace the whole graphic card.

#18 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 7 lutego 2020, 22:11
matic napisał(a):It seems that the GPU chip on graphic card is bad. Replace it.
This GPU chip is hard to find. You may have to replace the whole graphic card.
Zgadzam się z Tobą.
Wydaje mi się, że w Dell można uruchomić bez tej karty MXM, na samym Intelu, tylko nie jestem pewny czy wystarczy ją tylko wyciągnąć czy nie trzeba coś przestawić na płycie głównej.

#19 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez matic • 7 lutego 2020, 22:59
krisark napisał(a):Wydaje mi się, że w Dell można uruchomić bez tej karty MXM, na samym Intelu, tylko nie jestem pewny czy wystarczy ją tylko wyciągnąć czy nie trzeba coś przestawić na płycie głównej.
Yes, it is possible to convert this board to UMA version, but it is quite complicated in this case. You have to move a lot of components on the motherboard. In addition this board in UMA version support only LVDS screen (and not eDP as it is in current condition), so it is need to replace the LCD matrix and matrix cable with a LVDS type.

I think it is not worth to convert this board to UMA version according to the above. It is better (and much less work) to replace the GPU or complete graphic card in my opinion.

#20 Re: Dell M6800, LA-9781p Rev: 1 - brak obrazu

przez krisark • 10 lutego 2020, 17:24
Z uwagi na brak mostka 216-0843006, jak również całej karty SATURN-MXM, naprawa została niewykonana :(
