#1 Dell Lattitude 3440 DL340-HSW 13221-1 uruchomienie z zasilacza laboratoryjnego

by Pixelx • 24 August 2023, 11:32
Witam.

jestem początkującym i do nauki znalazłem laptopa DELL jak w tytule wątku.
Chciałem zapytać czy da się uruchomić taką płytę z zasilacza np; KORAD jeżeli płyta ma pin komunikacyjny prawdopodobnie po magistrali onewire.

Linia jest podciągnięta przez rezystor do 3V3 więc zapewne dokładanie jakiś rezystorów względem masy nic nie pomoże?

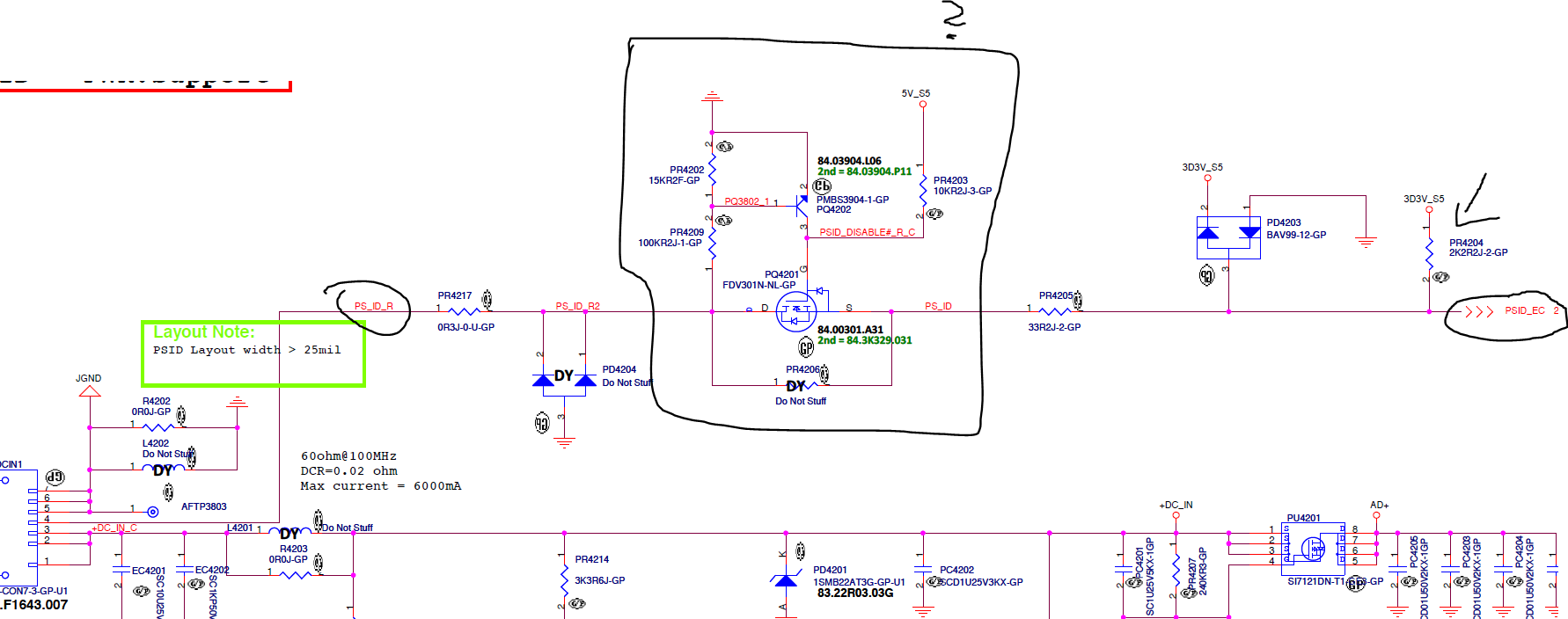

W jakim celu umieszczony jest blok z tranzystorami który zaznaczyłem na schemacie? Wymaga on zasilania z 5V w trybie S5


Re: Dell Lattitude 3440 DL340-HSW 13221-1 uruchomienie z zasilacza laboratoryjnego

by Google Adsense [BOT] • 24 August 2023, 11:32

#2 Re: Dell Lattitude 3440 WVPHP REV: A00 uruchomienie z zasilacza laboratoryjnego

by Vogelek23 • 24 August 2023, 11:37
Każdy laptop Dell może być uruchomiony z zasilacza serwisowego - nie będzie tylko ładowania baterii i wydajność komputera będzie ograniczona, bo do tego jest potrzebna identyfikacja zasilacza po magistrali 1WIRE, której zasilacz KORAD nie ma. W fabrycznej ładowarce jest wbudowana pamięć Dallas DS2501 (lub podobna), podłączona między pin komunikacyjny a masę, zawierająca dane identyfikacyjne zasilacza - jego model, napięcie i moc. Bez tych danych płyta nie jest w stanie "wydedukować", z jakim zasilaczem ma do czynienia i wyłącza ładowanie oraz ogranicza wydajność procesora i karty grafiki.

#3 Re: Dell Lattitude 3440 MB13221-1 REV: A00 uruchomienie z zasilacza laboratoryjnego

by ado • 1 September 2023, 21:20
Pixelx wrote:W jakim celu umieszczony jest blok z tranzystorami który zaznaczyłem na schemacie?

W celu zabezpieczenia układu do komunikacji onewire..

Re: Dell Lattitude 3440 MB13221-1 REV: A00 uruchomienie z zasilacza laboratoryjnego

by Google Adsense [BOT] • 1 September 2023, 21:20
 This topic is marked as ARCHIVAL. Please only reply if your message contains the solution (Terms and Conditions p. 12.1).
