DELL Latitude E6540 włącza się na chwile i wyłącza

Witam
Proszę o pomoc w zdiagnozowaniu laptopa, przyszedł z objawami, że włączał się, pobierał ok 1,3A i nie dawał obrazu.
Przy próbie podmiany bios okazało się, że kość bios U53 (Winbond 25q32) jest uszkodzona - była rozpoznawana, ale przy próbie odczytu był komunikat o pustej kości i nie dawało się na nią też nic zapisać.
Znalazłem działającą używaną kość, ściągnąłem wsad z forum (dell-latitude-e6540-mb-compal-la-9411p-rev-1-0-a00-t54519.html). Po wgraniu laptop włącza się, pobiera 0,838A, włącza się wentylator, pobór 0,878A i wyłącza się, można go uruchamiać i za każdym razem identycznie się zachowuje.

PŁYTA VALA0 LA-9411P REV.1
BIOS WINBOND 25Q64 + 25Q32
KBC SMSC ECE5048
PCH SR17C
CPU SR15L
GPU AMD 216-0842036

rezystancje na cewkach
PL600 - 16,7Ω
PL601 - 16,7Ω
PL700 - 1,4MΩ
PL501 - 36,6Ω
PL503 - 36,6Ω
PL502 - 36,6Ω
PL101 - 1,276kΩ
PL102 - 20,99kΩ
PL301 - 1,548kΩ
PL701 - 354,7kΩ
PL103 - 2MΩ
PL603 - 276,6Ω
PL401 - 5,139kΩ
PL604 - 519,3Ω
PL201 - 176Ω

NAPIĘCIA WŁĄCZONY:
PL700 - 13,48V
PL501 - 1,807V
PL503 - 1,807V
PL502 - 1,807V
PL101 - 3,319V
PL102 - 5,033V
PL301 - 1,078V
PL701 - 18,37V
PL103 - 13,47V
PL401 - 1,513V
PL201- 1,354V

WYŁĄCZONY
PL700 - 13,53V
PL101 - 3,319V
PL102 - 5,033V
PL701 - 19,5V
PL103 - 13,53V

JWKrzysiek wrote:ściągnąłem wsad z forum

A wyczyściłeś region ME w tym wsadzie?

najpierw zrobiłem podmiankę me regionu ze starego wsadu żeby się wersje zgadzały jak nie pomogło to wyczyściłem i w wszystkich wypadkach tak samo się zachowywał.

Baterię bios masz odpiętą? Testuj z 1 kościa RAM i przepnij ją kilka razy między slotami za kazdym razem próbując uruchomić płytę.
Wygląda dalej na problem około biosowy - może być bardzo stara wersja bios z fabrycznymi problemami, albo uszkodzony wsad.

bios resetowałem baterie w razie W też podmieniłem bo tamta miała 2,8V pamięci próbowałem pojedynczo w różnych bankach i taka sama historia

Measure the power consumption (in mA) of the board, when the machine is turned on with and without RAM memory connected.

bez pamięci wyłączony 6mA włączony 865mA gdy wentylator się włączy 912mA i wyłącza się
z pamięciami wyłączony 6mA włączony 885~890mA gdy wentylator się włączy 929mA i wyłącza się

co mnie zastanawia że za każdym razem jak podłączam zasilacz serwisowy płyta reaguje jakby nie miała baterii biosu czyli automatycznie się włącza , baterie oczywiście podmieniałem i tak samo się zachowuje

JWKrzysiek wrote:co mnie zastanawia że za każdym razem jak podłączam zasilacz serwisowy płyta reaguje jakby nie miała baterii biosu czyli automatycznie się włącza , baterie oczywiście podmieniałem i tak samo się zachowuje

Are you using a properly prepared service DC cable with a central pin connected?

do tej pory korzystałem z kabla z przejściówką możliwe że ona uległa uszkodzeniu ale po podłączeniu oryginalnego zasilacza klienta fakt nie włącza się automatycznie ale nadal po włączeniu wentylatora wyłącza się

W tym modelu lepiej nie podpinać baterii bios do momentu odpalenia się kompa i przejścia procedury post.

JWKrzysiek wrote:do tej pory korzystałem z kabla z przejściówką możliwe że ona uległa uszkodzeniu

You should use a properly prepared service DC cable with identification chip connected to the small central pin ***click***.
This chip "tells" the computer what type of power supply it is connected to.

Chip DS2501 requires programming. You can "pull" it from a scrap Dell power supply, or buy a pre-programmed chip. For example, they are available at Ebay (Ebay item number: 235459200573).
If I'm not mistaken, your computer requires a power supply rated 130W at least, so you need a chip programmed for a power supply rated 130W or greater.

znalazłem u siebie zasilacz 90W (na laptopie piszę że obsługuje 19,5V 4,62A oraz 6,7A) i zrobiłem z niego kabel
laptop zachowuje się identycznie po włączaniu pobiera 0,850A włącza się wentylator pobiera 0,890 i wyłącza się
Może to być wina bios i szukać innej wersji czy bardziej już KBC lub PCH

Edit:

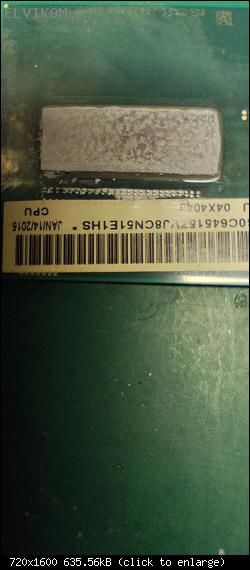

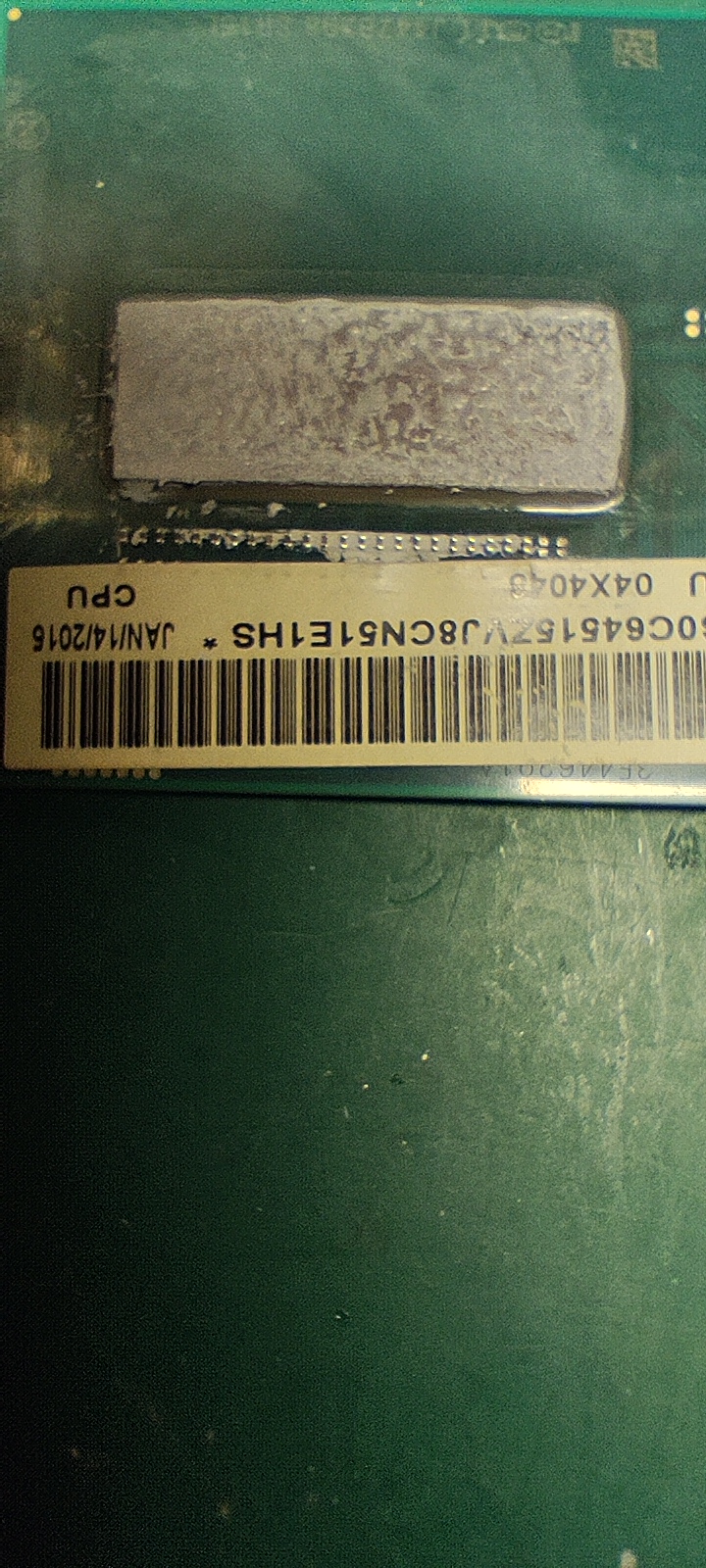

Przed chwilą wymontowałem procesor i jak mu się przyjrzałem brakuje 2 chyba rezystorów , moje pytanie brzmi czy mogę podpiąć inny procesor do testu bez programowania biosu

Tak, procesor możesz wymienić bez problemu z danego rocznika. Czasami nowszych i7 nie było w starych wersjach bios, ale tu raczej w linii biznesowej wszystko powinno być.

To nie są kondensatory?

zakupiłem i5 4gen dla testów i taka sama sytuacja jak z i7 ale znalazłem taki post:
odbrickowanie-pch-laptopa-na-bazie-procesorow-intel-t68982.html
może u mnie też zbrickowało PCH tylko czy mogę podmienić na każdy rodzaj kości o odpowiedniej wielkości i czy obie trzeba podmienić czy tylko 8MB

JWKrzysiek wrote:może u mnie też zbrickowało PCH tylko

I don't think so, as it's a slightly older board that usually didn't have these problems.

JWKrzysiek wrote:okazało się, że kość bios U53 (Winbond 25q32) jest uszkodzona

Did you also reflash the BIOS chip U52 with programmer?

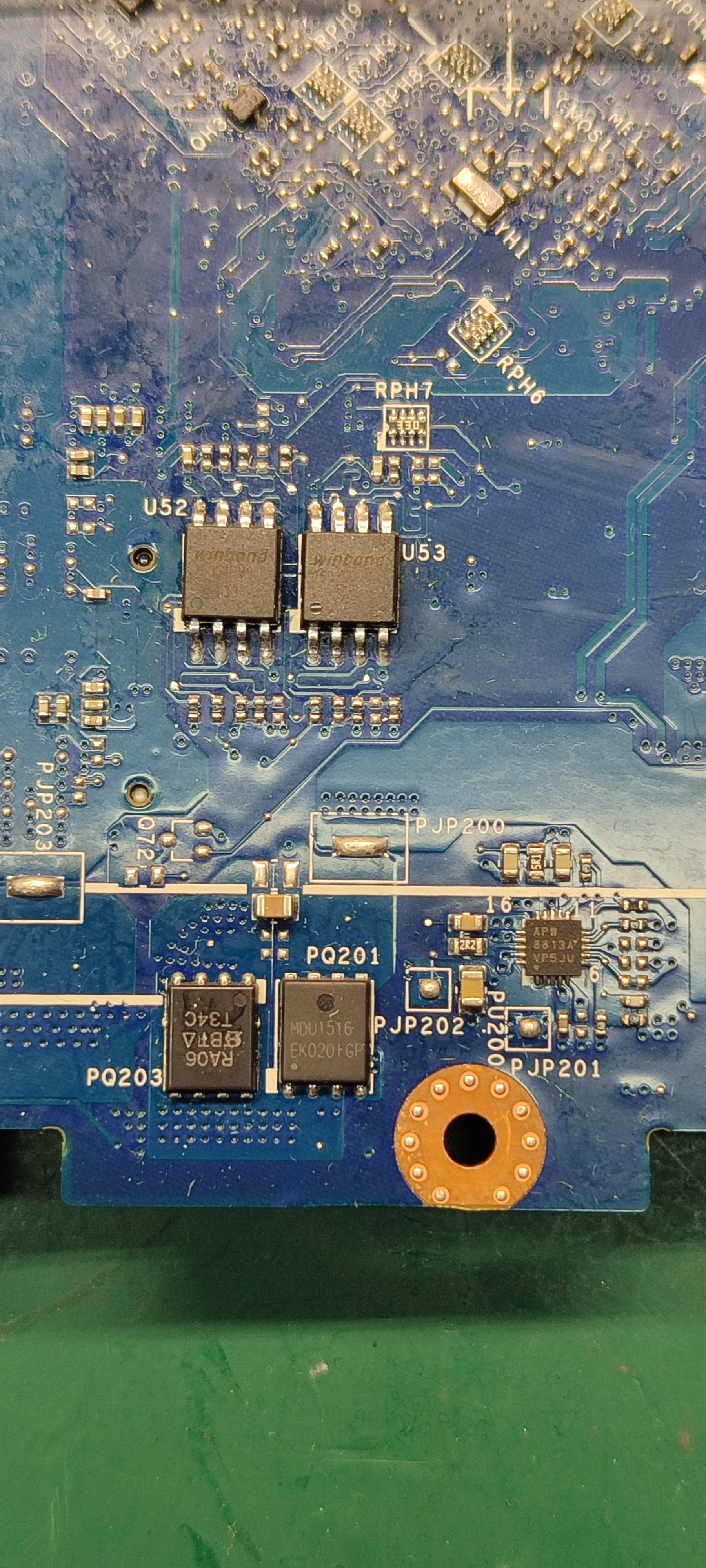

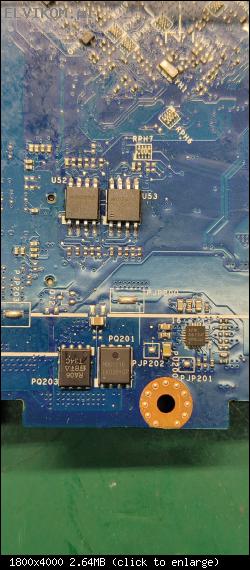

Also post a clear picture of U52, U53 area of the board with nearby surroundings.

Did you also reflash the BIOS chip U52 with programmer?

Tak zaprogramowałem U52 i U53

Did you replace the BIOS chip U53 with exactly the same type as the old (original) one, including the extensions (like *FVSIG or similar)?

If so, try to solder the old (damaged) BIOS chip U53 back to the board and check, if the fault returns to its initial state (the machine stays turned on, but there is o picture on the screen).

U53 został wymieniony na 25q32bvsig po powrocie na oryginalny 25q32fvsiq pobór wacha się od 1~1,5A , brak obrazu zarówno na matrycy jak i na zewnętrznym monitorze

JWKrzysiek wrote:U53 został wymieniony na 25q32bvsig

That may be the reason.
Use the exact same chip as the original - W25Q32FVSSIQ (marking: 25Q32FVSIQ).

Przyjechał mi bios tylko jest problem że zamówiłem 25Q32FVSIQ a przysłali 25Q32FVSIG
Zaprogramowałem i nadal jest opisany problem może być to wina tej kości ??
