#1 Dell Latitude E5450 uszkodzony KBC

da andkan • 24 settembre 2020, 12:08
Witam.
Płyta główna: ZAM70 LA-A901P Rev: 1.0 (A00)
Procesor: SR23X (Intel Core i5-5300U)
KBC: SMSC MEC5085-LZY

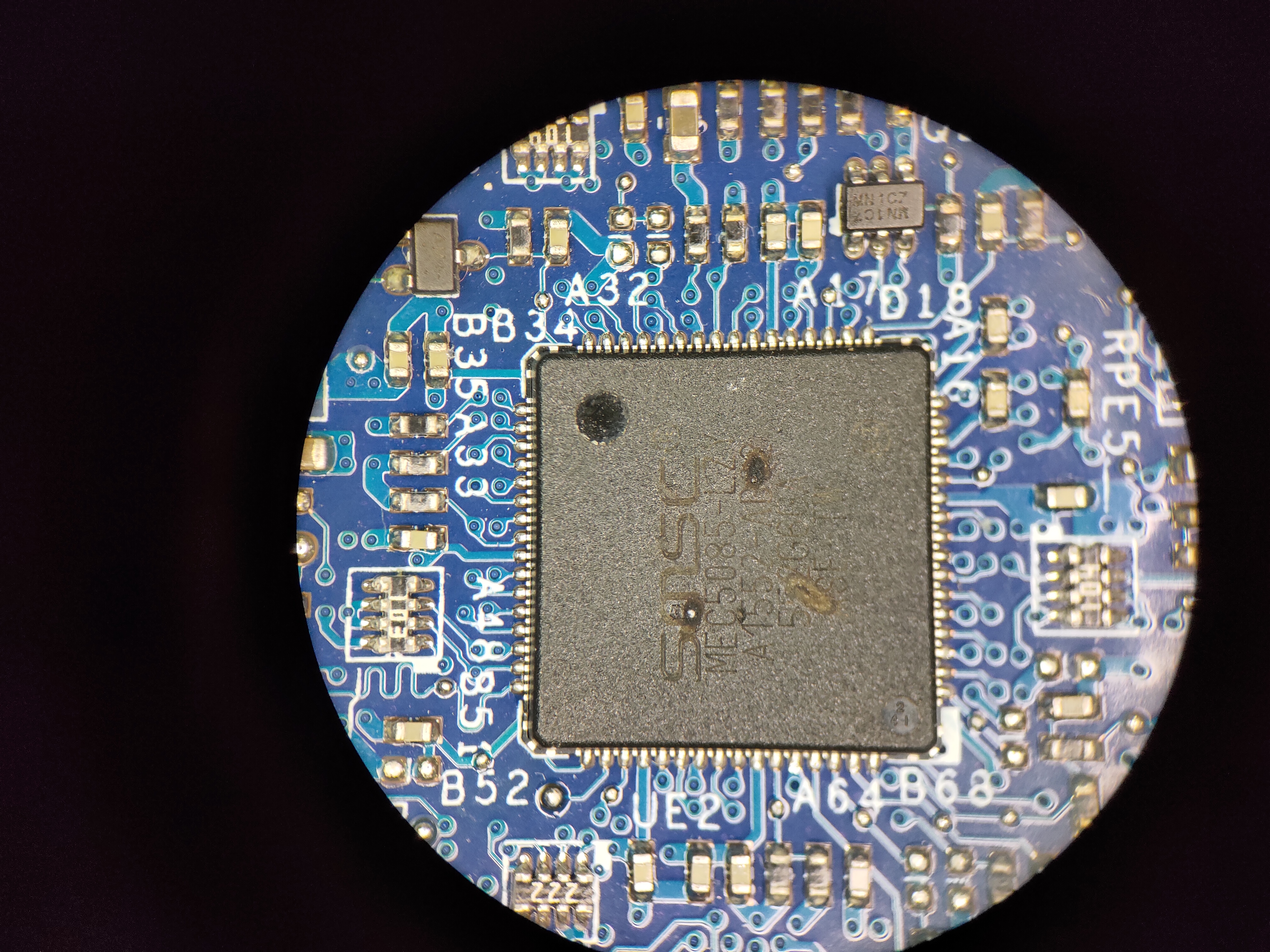

Nie reaguje na włącznik, pobór prądu 60mA, KBC lekko się grzeje - nic dziwnego bo jest porządnie uszkodzony. Napięcia 3,3V_ALW i 5V_ALW są poprawne.
Immagine
Nie znalazłem żadnych innych uszkodzeń ani zwarć. Co mogło spowodować takie uszkodzenie?

Re: Dell Latitude E5450 uszkodzony KBC

da Google Adsense [BOT] • 24 settembre 2020, 12:08

#2 Re: Dell Latitude E5450 uszkodzony KBC

da grzewoj • 24 settembre 2020, 13:09
Sprawdź obwód identyfikacji mocy zasilacza (środkowy pin w gniazdku DC)

#3 Re: Dell Latitude E5450 uszkodzony KBC

da andkan • 25 settembre 2020, 11:08
Sprawdziłem i jest dobrze, nie ma zwarć, są przejścia tam gdzie być powinny, przy podłączonym zasilaczu napięcie na pinie wynosi około 3,3V. Tranzystor PQ2 i układ PU1 są sprawne. Tak myślę, że przy wymianie układu KBC będę miał poważny problem ponieważ podobno trzeba go zaprogramować. To prawda? nie mam odpowiedniego sprzętu, chyba że z uszkodzonej płyty udało by się pozyskać układ KBC.
