Dell Latitude E5450 płyta LA-A901P nie wykrywa dysku na JSATA1

nie wykrywa dysku na złączu, przejściówka sprawna, obie kości zaprogramowane wsadem z postu: dell-latitude-e5450-zam70-la-a901p-rev-1-0-t41980.html?hilit=LA%20A901P
ME region wyczyszczony, dyski sprawne. Gdzie moge poszukać przyczyny?

Napięcia zasilające poprawne? Zwykły HDD talerzowy rozkręca? Mam takiego na serwisie jak będziesz potrzebował pomiarów to mogę pomierzyć. Pomiar oscyloskopem odpada bo niestety już nie mam.

Napięcia są obecne na pinach:
5 - 5,01V
6 - 5,01V
10 - 3,29V
11 - 3,30V
12 - 3,30V
na pozostałych brak napięcia względem masy
Dysk talerzowy nie startował dopóki nie przyłożyłem miernika do pinu 14 złącza jsata1.
"-" miernika miałem przyłożony do masy a "+" sprawdzałem piny, po przyłożeniu do pinu 14 wystartował dysk.
Laptop trafił do mnie z problemem losowego wykrywania dysku

Jakie oporności na transmisji SATA oraz nóżki 11 i 13? Noga 14 to GND więc sprawa dziwna.

Wgrałem wsady bios oraz KBC z innej sprawnej płyty i nie rozwiązało to problemu, porównałem napięcia na JSATA1 i na uszkodzonej płycie w stosunku do tej sprawnej brakuje napięcia 3,3V na pinie 8. Skąd jest podawane napięcie na pin 8 złącza JSATA1 ?

jendrasso ha scritto:Skąd jest podawane napięcie na pin 8 złącza JSATA1 ?

Z dysku. Na płycie ten pin nie jest nigdzie podłączony.



A jeśli po dotknięciu miernikiem pinu 14 wystartowały Ci talerze, to nasuwa się tylko jedno - uszkodzone złącze JSATA1 lub kabel SATA.

Gniazdo przelutowałem ze sprawnej płyty i nic, kabel też wymieniłem na 100% sprawny i też nic, napięcie 3,3V na sprawnej płycie na pinie 8 jest nawet kiedy dysk nie jest podłączony i gniazdo jest odlutowane

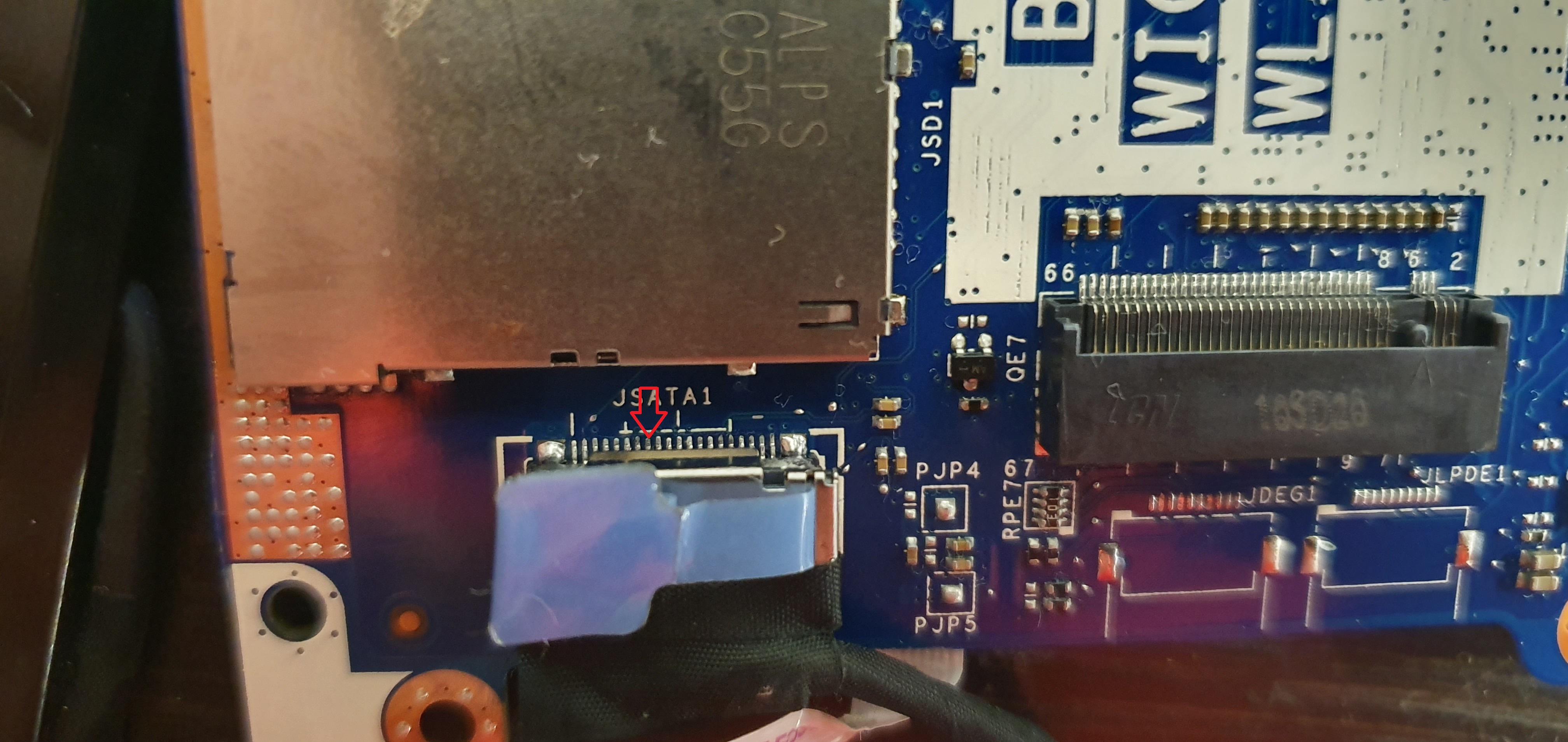

Czyli albo schemat kłamie albo Ty źle liczysz piny. Zrób zdjęcie gniazda JSATA1 z zaznaczeniem pinu, o który Ci chodzi.

teraz zauważyłem jeszcze że napięcie znika w momencie kiedy podłączy się obojętnie jaki dysk pod konektor, kiedy odłączę dysk to napięcie 3,3V na zaznaczonym pinie się pojawia

To jest pin13 HDD_DET#

Ok, dziękuję za informacje, masz pomysł może dlaczego może znikać napięcie po podłączeniu dysku do konektora? Nie jest to ani kwestia dysku ani konektora ponieważ w innej płycie działają bez problemu, inne sprawne w tej uszkodzonej płycie też nie działają, w sprawnej płycie to napięcie nie znika po podłączeniu dysku do konektora

Zewrzyj pin 13 złącza JSATA1 do masy i sprawdź, czy za każdym razem dysk będzie wykrywany i działający.

Niestety tylko raz tak się stało. Wymieniłem teraz jeszcze układy UE1 oraz UE2 ale nic się nie zmieniło

Według mnie to złącze JSATA1 jest źle przylutowane. Popraw lutowanie wszystkich pinów - użyj nieco więcej cyny i topnika - i zamieść zdjęcie po tej operacji (oczywiście miejsce lutowania musi być porządnie oczyszczone izopropanolem do zdjęcia).

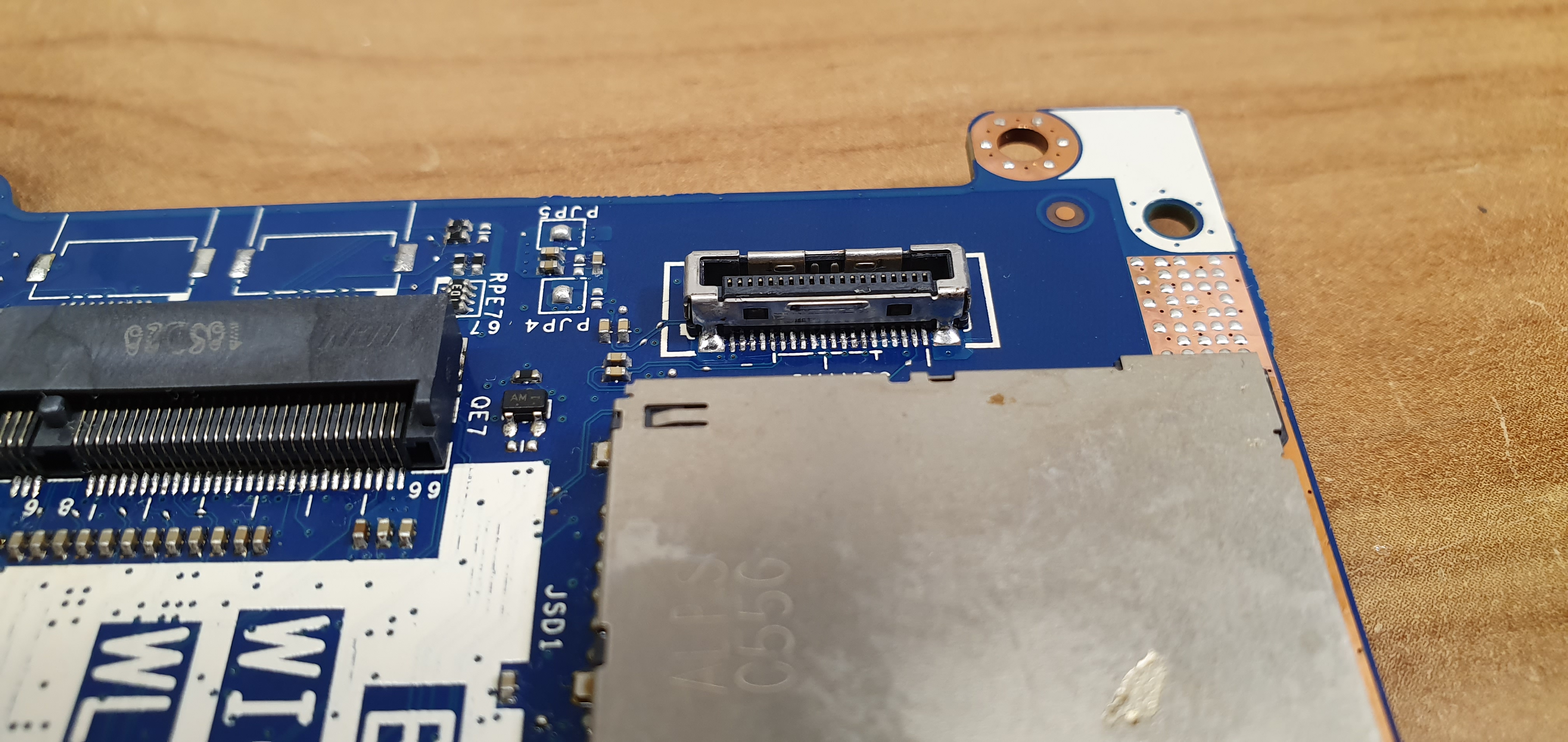

ok, wlutowałem kolejne złącze, sprawdziłem poprawność mojego lutowania na sprawnej płycie i jest ok, dysk jest wykrywany poprawnie. Na tej płycie niestety nie. Załączam zdjęcie

Witam, dokładnie taki sam przypadek i winowajcą okazał się układ UN2 od komunikacji dysku z CPU. Po wymianie wszystko hula
