#21 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

pawel1978 • 8 Лютого 2023, 14:25
Zworka na pin 5 i 6 niestety nie przyniosła oczekiwanego rezultatu :( głucha cisza

Re: Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

Google Adsense [BOT] • 8 Лютого 2023, 14:25

#22 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

clops35 • 8 Лютого 2023, 14:38
Zworki na razie nie zdejmuj.
Czy po uruchomieniu laptopa na pasku widać ikonę głośnika?
Czy zmieniły się napięcia na pinach 1-4 złącza po zastosowaniu zworki?
Zmierz napięcie na n.38 układu UA1.
Zmierz napięcie na wszystkich pinach JHP1 w chwili gdy powinno być słychać dźwięk z podłączonymi słuchawkami i bez nich.

#23 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

pawel1978 • 8 Лютого 2023, 15:01
-Po uruchomieniu widać ikonkę głośnika - system zachowuje się jakby było wszystko ok.
-Napięcia na pinach głośnika: 1 - 0,57V, 2 - 0,57V, 3 - 0,60V, 4 - 0V, 5-6- 0V
-n.38 UA1 - 3,4V

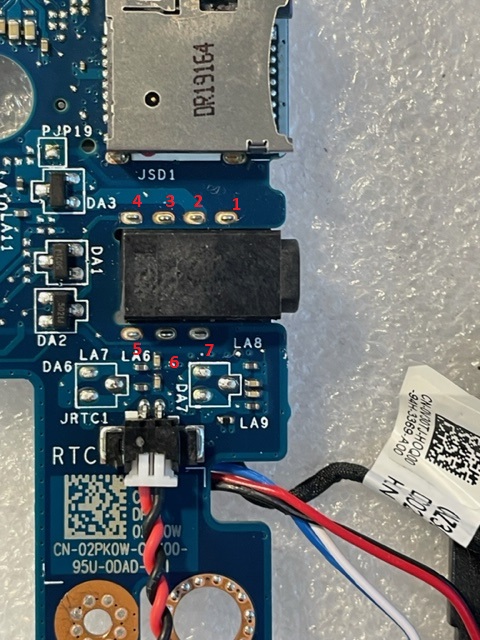

-napięcia z JHP1 bez słuchawek:

1- 0V, 2-0V, 3-0V, 4-1,25V, 5-0V, 6-3,3V, 7-1,2V

ze słuchawkami:

1-7 - 0V

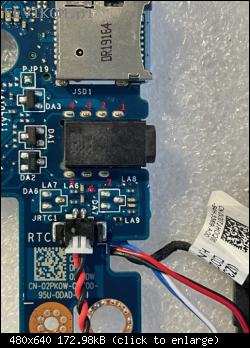

Зображення

#24 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

clops35 • 8 Лютого 2023, 15:58
Czy przez przypadek robiąc mostek, nie zlutowałeś razem z pinami 5 i 6 pinu 4?

#25 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

pawel1978 • 8 Лютого 2023, 16:15
Początkowo zwierałem pęsetą ale raczej nie dotknąłem czwórki. Docelowo zlutowałem piny 5 i 6. Pomiędzy 5-6 a 4 jest 18,5kohm rezystancji.

#26 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

clops35 • 8 Лютого 2023, 16:25
Uruchom laptopa i spróbuj systemowo rozwiązać problemy z dźwiękiem.
Jeśli to nic nie zmieni zdejmij ten mostek i sprawdź czy w systemie na pasku nadal będzie widoczny głośnik i jeszcze raz zmierz napięcia na tym złączu (bez zworki).

#27 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

pawel1978 • 8 Лютого 2023, 16:50
Rozwiązywanie problemów nie przywraca dźwięku - wcześniej próbowałem oczywiście podmianę sterowników ze strony producenta na microsoftowe - bez zmian. Głośnik pojawia się zarówna ze zworką jak i bez.

Zwora ściągnięta, pomiary z włączoną muzyką:

1 - 0,74V
2 - 0,74V
3 -.0,61V
4 - 0,61V
5 - 3,5V
6 - 0V

#28 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb  [РІШЕНО] 

clops35 • 8 Лютого 2023, 16:55
Wszystko wskazuje że uszkodzony jest układ UA1, spróbuj go wymienić.

#29 Re: Dell Latitude 7390 mb:DDA30 LA-F292P - nie działa jedno usb

pawel1978 • 24 Лютого 2023, 12:01
Po wymianie ukłądu AU1 - dźwięk działa :)
clops35 - duże podziękowania za poświęcony czas na pomoc
