#1 Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da krisark • 3 ottobre 2023, 13:37
Witam wszystkich,
Dell Latitude 7300, płyta LA-G861P Rev: 1.0
Brak schematu do tej płyty więc posiłkuje się schematem do LA-G871P.
Laptop działa na baterii prawidłowo, ale nie działa na zasilaczu ani nie ładuje baterii.
Po podłączeniu zasilacza pobór 0,000A, ale na rezystorze pomiarowym PR700 jest napięcie 19,42V.
PU700:
pin 1 - 0,10V
pin 2 - 0,10V
pin 3 - 0,09V
pin 4 - 0,63V
pin 5 - 0,63V
pin 6 - 0,00V
pin 7 - 0,00V
pin 8 - 0,93V
pin 9 - 0,92V
pin 10 - 0,00V
pin 11 - 0,62V
pin 12 - 0,62V
pin 13 - 8,92V
pin 14 - 19,42V
pin 15 - 19,42V
pin 16 - 19,42V
pin 17 - 19,33V
pin 18 - 5,24V
pin 19 - 3,56V
pin 20 - 0,00V
pin 21 - 0,00V
pin 22 - 0,00V
pin 23 - 0,00V
pin 24 - 0,56V
pin 25 - 0,00V
pin 26 - 0,00V
pin 27 - 0,00V
pin 28 - 5,20V
pin 29 - 0,00V
pin 30 - 0,00V
pin 31 - 0,05V
pin 32 - 0,00V

PD4 brak diody:
pin 2,3 - 0,00V

PQ9 - sprawny
PQ4 - sprawny

PQ800 - sprawny
PQ801 - sprawny

Proszę o pomoc w diagnozie.

Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da Google Adsense [BOT] • 3 ottobre 2023, 13:37

#2 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da krisark • 4 ottobre 2023, 13:45
Nikt , nic nie pomoże, nie ma nikt pomysłu ;)

#3 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da matic • 5 ottobre 2023, 08:33
Hello!

Perform the following measurements with the power supply connected only (without the battery):
- Measure the voltages to ground on pins 1, 4, 8 of transistors PQ4, PQ9.
- Measure the voltage to ground on coil PL701.

#4 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da krisark • 5 ottobre 2023, 09:12
Cześć Matic!
matic ha scritto:Perform the following measurements with the power supply connected only (without the battery):
- Measure the voltages to ground on pins 1, 4, 8 of transistors PQ4, PQ9.
PQ4:
pin 1 - 19,67V
pin 4 - 9,31V
pin 8 - 19,67V

PQ9:
pin 1 - 19,41V
pin 4 - 18,49V
pin 8 - 19,67V

matic ha scritto:Measure the voltage to ground on coil PL701.
PL701 - 0,00V

#5 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da matic • 7 ottobre 2023, 13:00
Are these measurements correct? Are you sure you didn't confuse the measurements between PQ4 and PQ9?

#6 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da krisark • 7 ottobre 2023, 13:27
matic ha scritto:Are these measurements correct? Are you sure you didn't confuse the measurements between PQ4 and PQ9?
Przepraszam. mój błąd. Ma być odwrotnie.
PQ9:
pin 1 - 19,67V
pin 4 - 9,31V
pin 8 - 19,67V

PQ4:
pin 1 - 19,41V
pin 4 - 18,49V
pin 8 - 19,67V

#7 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da matic • 7 ottobre 2023, 13:38
Measure the resistance to ground on pin 8 of charger chip PU700.

#8 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da krisark • 7 ottobre 2023, 13:42
matic ha scritto:Measure the resistance to ground on pin 8 of charger chip PU700.
PU700:
pin 8 - 255,60kΩ

#9 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da matic • 7 ottobre 2023, 14:06
Please, post a clear picture of charger chip area of the board with a nearby surroundings.

#10 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da krisark • 7 ottobre 2023, 14:13

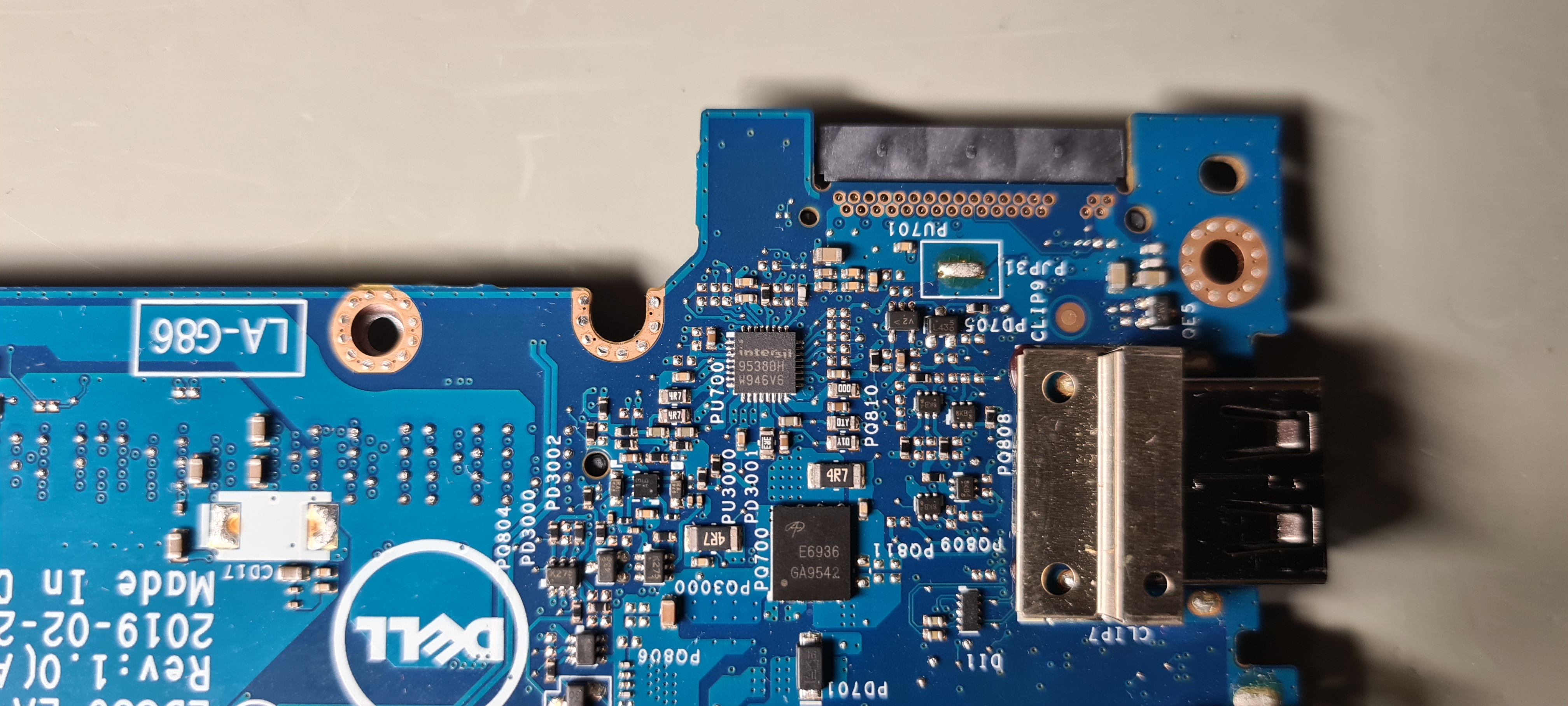

matic ha scritto:Please, post a clear picture of charger chip area of the board with a nearby surroundings.
Immagine

#11 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da matic • 7 ottobre 2023, 14:20

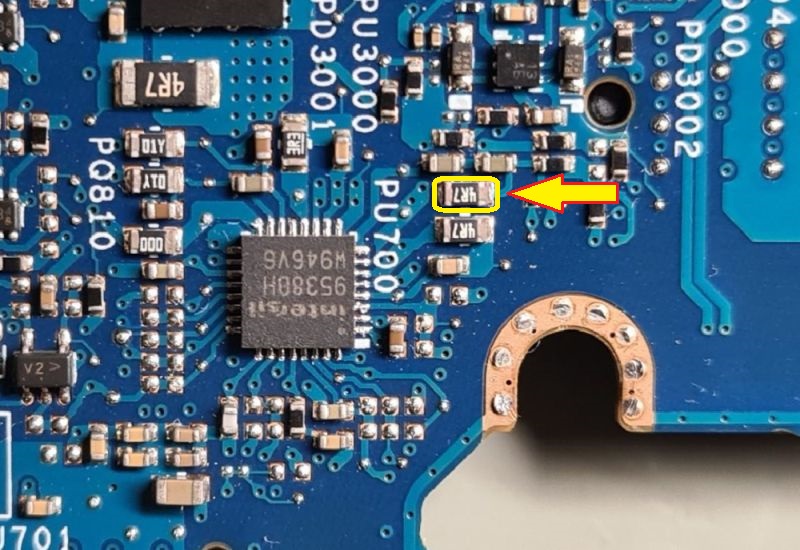

Check the marked resistor (4.7Ω). If it's fine, measure the voltages to ground on both pins of this resistor.
Immagine

#12 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da krisark • 7 ottobre 2023, 14:33

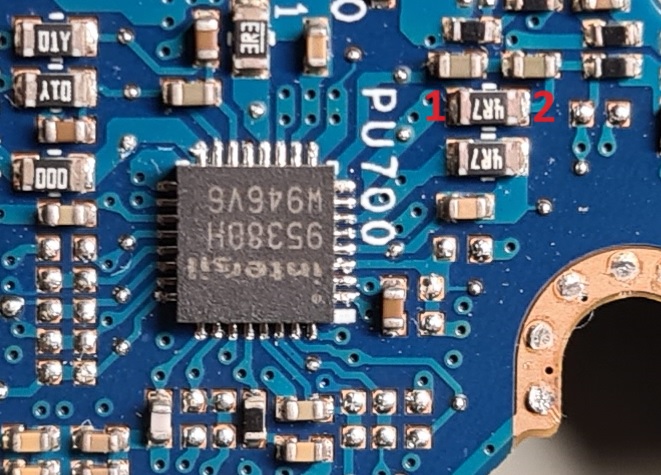

matic ha scritto:Check the marked resistor (4.7Ω). If it's fine, measure the voltages to ground on both pins of this resistor.
Wartość rezystora to 4,81Ω.
Napięcia na rezystorze:
1 - 0,00V
2 - 0,00V
Immagine

#13 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje  [RISOLTO] 

da matic • 7 ottobre 2023, 21:36
Check the continuity between pin 2 of this resistor and pin 18 of charger chip.
If there is no continuity, the copper trace or via inside the PCB board is damaged almost for sure.

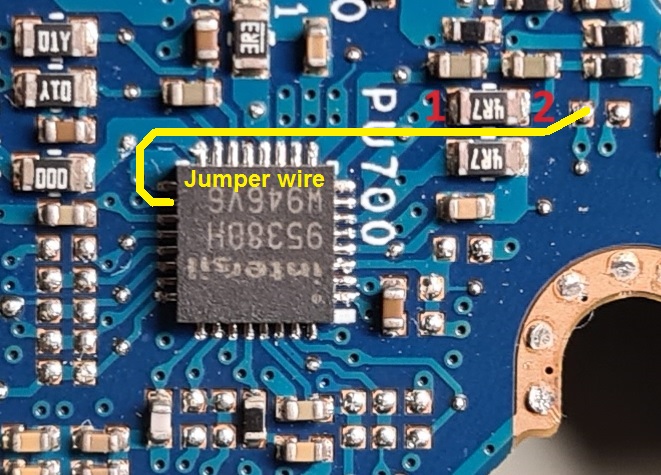

In such a case, solder a thin jumper wire between pin 2 of this resistor and pin 18 of charger chip as shown in the following picture.
Immagine

#14 Re: Dell Latitude 7300, płyta LA-G861P - nie działa na zasilaczu, nie ładuje

da krisark • 9 ottobre 2023, 11:11
matic ha scritto:Check the continuity between pin 2 of this resistor and pin 18 of charger chip.
Nie ma ciągłości (przejścia).
matic ha scritto:In such a case, solder a thin jumper wire between pin 2 of this resistor and pin 18 of charger chip as shown in the following picture.
Przylutowałem cienki przewód połączeniowy pomiędzy stykiem 2 rezystora, a stykiem 18 układu ładowania.
Płyta działa prawidłowo, uruchamia się na zasilaczu i ładuje baterię.
Dzięki matic za pomoc.
