Dell Inspiron N5110 - nie włącza się, świeci dioda power

Witam jak w temacie płyta
10245-1
48.41E01.011
DQ15 INTEL DIS

OPIS:
w płycie uszkodzony był układ U3201 RTS5138 miał zwarcie.
Po zmianie otrzymałem napięcia oraz świecące Ledy power , które po wciśnięciu power migną i za każdym następnym wciskiem dzieje się analogicznie.
Podmieniłem kbc profilaktycznie efekt bez zmian.
Proszę o pomoc co może dolegać mojemu pacjentowi.

Zacznij od sprawdzenia rezystancji na cewkach i górnych kluczy (czy nie jest któryś przebity).

Jaki pobór prądu masz przez płytę ??

Masz wszystkie napięcia na cewkach tak?? Brak zwarć??

pl4701 1.8v
pl4501 1.5v
pl4101 3.3v
pl4102 5v
pobór 0a

pl4101 33v

tutaj kropki nie dodałeś prawda ?

Model płyty głównej podałeś dobrze ? Bo mi google nic nie pokazuje ;/

Już poprawiłem.
Raczej tak tylko to jeszcze zostało w ramce.
10245-1

Modelu laptopa nie znam bo ma odklejone nalepki.

Lesio23 napisał(a):Model płyty głównej podałeś dobrze ? Bo mi google nic nie pokazuje ;/

o DQ15 INTEL DIS jest sporo... chyba że masz inne google niż ja
Ta płyta była montowana w różnych laptopach - np. N5110.

Sprawdź te rezystancje i klucze o których pisałem - takie zachowanie płyty może być wynikiem próby uruchomienia przetwornicy z uszkodzonym górnym kluczem lub zbyt niskiej rezystancji zasilane gałęzi (pomiar na cewce przetwornicy).

Klusze nie wykazują zwarć do masy oraz do vin.
rezystacje powyzej 1.8k za wyjątkiem pl9201 - 11 ohm.

Na PL4501 (1D05V_VTT - zasilanie PCH) też masz taka wysoką rezystancję?

Coś źle zmierzyłem mam 40 ohm, brak napięcia na tej cewce.
jaka powiną być rezystancja w tej gałęzi.
dodam że ram i procesor wyjęte.

40Ω w tej gałęzi jest ok.
Sprawdź czy za kluczami załączającymi nie masz niskich rezystancji - np. napięcia na schemacie oznaczone "_S0", "_S3".

2.4m za kluczami
Pu4201
pin n3 n31 =0v
rezystancja powyżej 3M.

-- 14 kwietnia 2017, 13:24 --

sebastiank napisał(a):Sprawdź czy za kluczami załączającymi nie masz niskich rezystancji - np. napięcia na schemacie oznaczone "_S0", "_S3".

Sprawdzianem wszystko z tymi końcówkami zakres powyżej 1k brak zwarć względem masy.

Jaki ma być stan( w stanie spoczynku ) na n14 na układzie kbc ?

Measure the voltages on all pins of U3601.

pins of U3601
1-0.2v
2-0.2v
3-0.4v
4-5v
6-5v
7-5v
8-5v

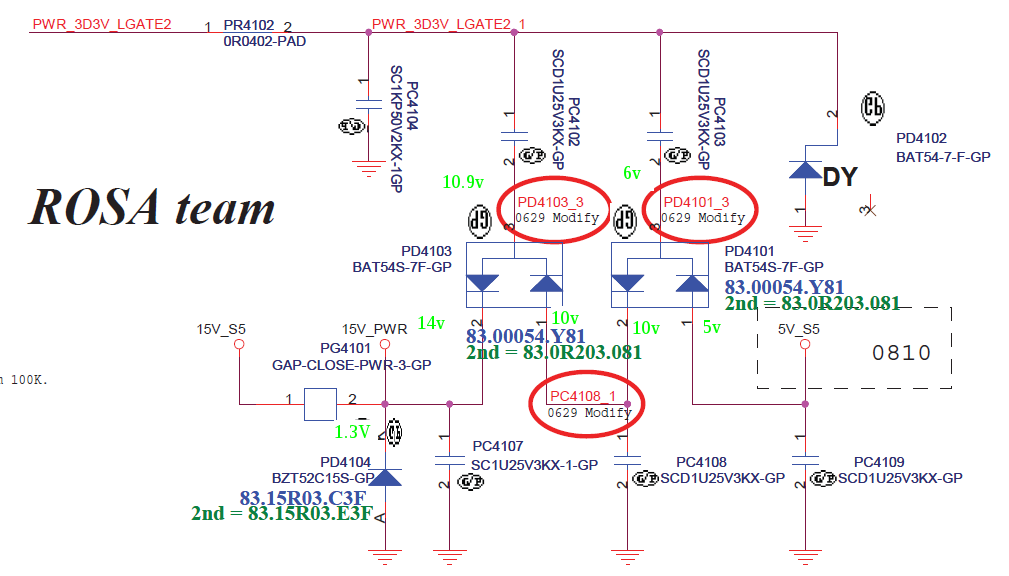

Measure the voltages on all pins of PD4103, PD4101, PD4104, PG4101.

pd4101
1-5v
2-10v
3-6v
pd4103
1-10v
2-14v
3-10.9v
pd4104
1-1.3v
2-0v
pg4101-0v
Pg4101 nie jestem pewien czy w dobrym miejscu mierzyłem.

Green tensions are communicated.
Voltage on PD4104 impossible.

pd4104
1-0.3v
2-0v

Then my electrical scheme is wrong.
Is the pattern portion posted correct?

pd4104
1-0v
2-0v
Tak jest na 100%. Nadłamał się kabel od multimetru i pokazywał głupoty.
