Dell Inspiron 5370 Armani13 Startup bez podpietej tasmy lcd i matrycy.

Witam, czy istnieje sposób, który pozwoli zmostkować odpowiednie piny na con3000 aby płytka główna wstała?
Bez podpiętej taśmy i matrycy kbc wyrzuca sygnał diagnostyczny dioda - 2x pomarańczowy i 7x biały co w definicji della oznacza awarie lcd - w tym przypadku po prostu nie jest podpięty .

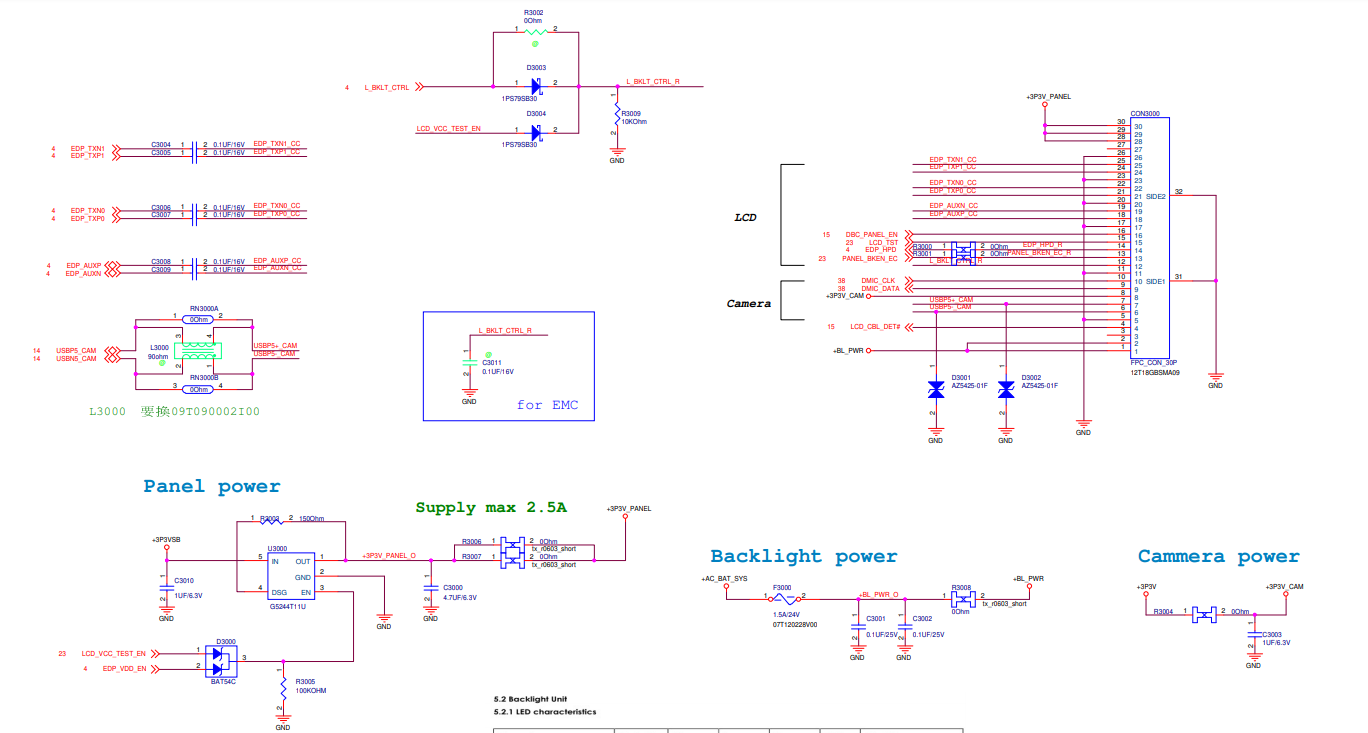

Załączam zdjęcie z schematu, które ukazuje piny portu con3000 czyli miejsca gdzie podpięta jest taśma od lcd i kamerki :


Oczywiście rozumiem, że cały startup może próbkować lcd różnymi sygnałami i nic z mojego pomysłu, proszę tylko o sprostowanie
Ciekawe czy serwisanci nie maja takiej taśmy, którą się wpina i płyta startuje dając obraz przez hdmi (po wcisnieciu fn + funcyjny od obrazu )

pozdrawiam w piękna i mroźną niedziele

Noga 4 złącza CON3000 do masy (lub prościej - zwierasz n. 4 i 5 kroplą cyny) i płyta "zobaczy" podłączoną taśmę matrycy.

Zwarcie 4 pinu do masy nie przyniosło efektu. Płyta wstaje po czym gaśnie powolnym białym światłem na diodzie .
Zanim laptop trafił w moje ręce w con3000 nastąpiło zwarcie na pinie 8. W taśmie 8 ścieżka została kompletnie wypalona. Jest to +3P3V_CAM . Czekam na nowa taśmę .
Chce doprowadzić płytę do takiego stanu aby uruchomiła się i dawała obraz przez hdmi co już udało mi się osiągnąć aczkolwiek z podpięta matrycą lcd.
Swoją drogą czy to możliwe aby taśma połamała się w taki sposób aby zrobić zwarcie na +3P3V_CAM ?

Trueslap ha scritto:Zwarcie 4 pinu do masy nie przyniosło efektu. Płyta wstaje po czym gaśnie powolnym białym światłem na diodzie .

Pytanie, czy zwarłeś właściwe piny? Zamieść zdjęcie - ale nie takie jak w odrzuconym poście, gdzie nic nie widać.

Trueslap ha scritto:Swoją drogą czy to możliwe aby taśma połamała się w taki sposób aby zrobić zwarcie na +3P3V_CAM ?

Oczywiście, że jest to możliwe. Zwarcia między przewodami jednej wiązki powodowały już w historii świata nawet eksplozję w locie samolotu pasażerskiego z 230 osobami na pokładzie, wartego prawie 400 milionów dolarów, więc nie spodziewałbym się jakichś lepszych technologii po budżetowych laptopach Della

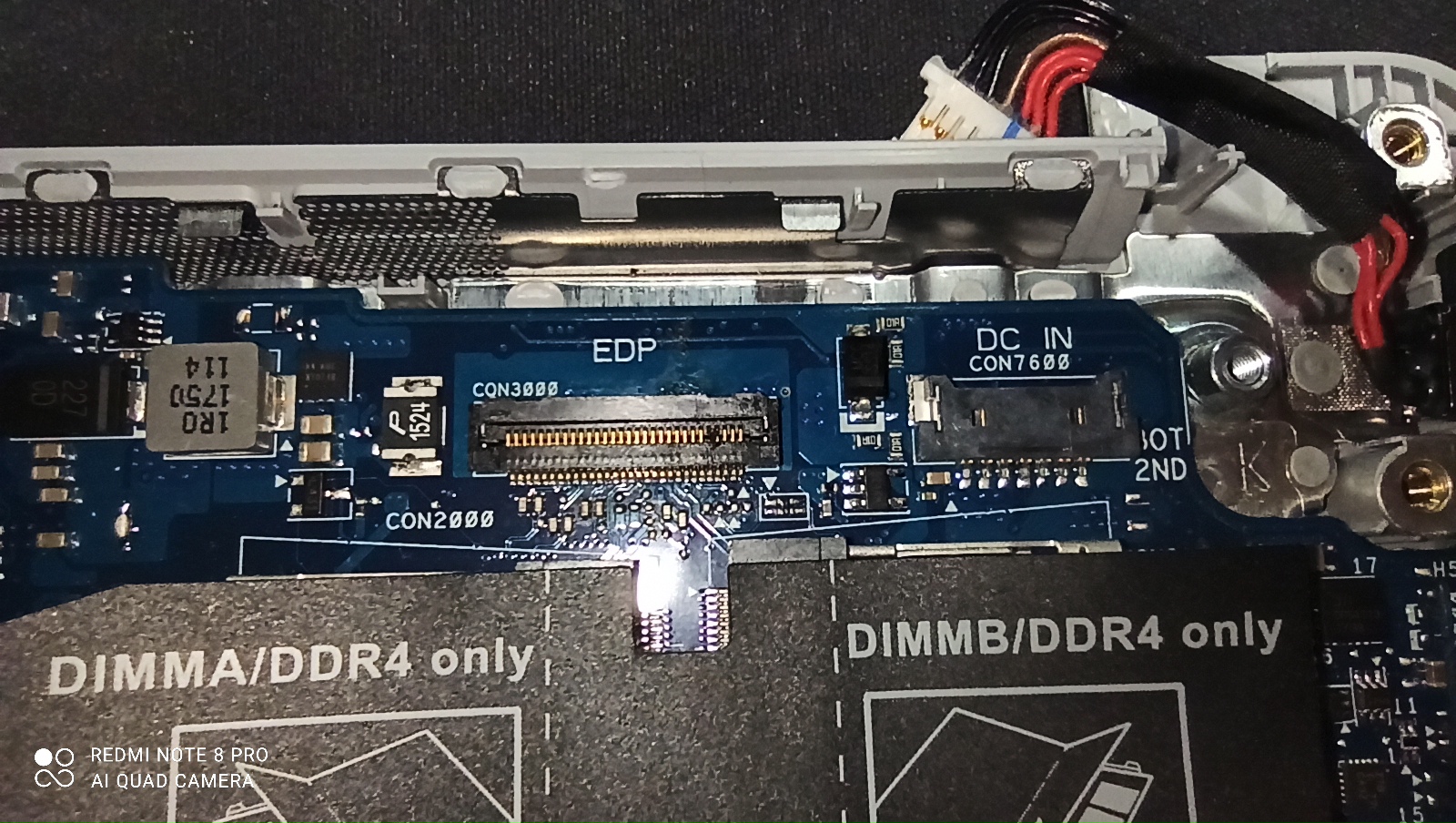

Pin 4/5 jest zwarty.
Na chwile obecną od cynowałem ten mostek.
Napięcia na 4 pinie jak i 8 (który się wypalił na taśmie) wynoszą 3.3v czyli jest ok.
Według taśmy pin 4 jest zwarty z pinem 26, czyli z gnd na jedno wychodzi.

Jakieś pomysły ? Uruchamiałeś już w przeszłości w ten sposób ?

Trueslap ha scritto:Napięcia na 4 pinie jak i 8 (który się wypalił na taśmie) wynoszą 3.3v czyli jest ok.

No nie OK, bo na pinie 4 powinno być 0V, jeśli płyta ma "myśleć", że jest podłączony kabel matrycy.

Trueslap ha scritto:Uruchamiałeś już w przeszłości w ten sposób ?

Nie uruchamiałem tego konkretnego modelu, ale wielokrotnie z powodzeniem wykonywałem symulacje podłączonych różnych rzeczy (modułów, ekranów, sensorów temperatury itd). Po analizie schematu jedyne, czego może jeszcze brakować, to sygnału EDP_HPD - spróbuj podłączyć pin 14 złącza CON3000 do pinu 30 (+3P3V_PANEL) przez rezystor 100kΩ (nie bezpośrednio, bo możesz uszkodzić hybrydę!). Oczywiście w tym samym czasie piny 4 i 5 też muszą być zwarte, żeby napięcie na pinie 4 wynosiło 0V. I jeszcze jedno - mostki wykonuje się bezpośrednio na pinach złącza, a nie w miejscu, w którym go wykonałeś - gdy przyjdzie Ci zamontować kabel matrycy, cyna na tych pinach może skutecznie uniemożliwić docisk pinów do taśmy, zaś topnik może odizolować styki.

Dzięki za dobre rady 3.3 v na pinie mierzyłem przed mostkiem, po jeszcze tego nie robiłem.

I jeszcze jedno - mostki wykonuje się bezpośrednio na pinach złącza, a nie w miejscu, w którym go wykonałeś - gdy przyjdzie Ci zamontować kabel matrycy, cyna na tych pinach może skutecznie uniemożliwić docisk pinów do taśmy, zaś topnik może odizolować styki.

Absolutnie się z tobą zgodzę, niestety nóżki tego złącza są najciaśniej rozłożone spośród wszystkich złącz na pcb.
Jutro pobiorę borad view i spróbuje poszukać takiego złącza na ew. wymianę.
Znalazłem taki rezystor. Jutro wszystko sprawdzę jak założę wcześniej grzejnik w laboratorium
Niemniej jednak przeraża mnie mostkowanie w takiej ciasnocie z rezystorem.
