#1 Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez Nox2 • 22 sierpnia 2016, 12:27
Witam w w/w laptopie brak obrazu, płyta startuje na 0,16A i pika 7 razy co by oznaczało błąd CPU. BIOS i EC wgrany z forum ( zweryfikowane ) nic nie pomogło. Czy ktoś się spotkał aby procesor SR0V5 był uszkodzony? Podmiana cpu na próbę z wiadomych przyczyn odpada. Ram sprawdzony jak i CMOS

Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez Google Adsense [BOT] • 22 sierpnia 2016, 12:27

#2 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez sebastiank • 22 sierpnia 2016, 12:47
Procesor oczywiście mógł ulec uszkodzeniu, ale przy takim poborze prądu najpierw szukaj usterki w zasilaniu.

Do sygnałów dźwiękowych podchodź z rezerwą - błąd procesora może wynikać np. z braku jego zasilania.

#3 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez przemko21 • 23 sierpnia 2016, 01:11
Podaj napięcia na cewkach oraz sprawdź ich rezystancje w stosunku do masy.

#4 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez Nox2 • 16 września 2016, 11:15
PL 700 i PL701 0V

#5 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez dominik555 • 16 września 2016, 12:17
Podaj napięcia z PU700, nóżki 2, 21 i 22.

#6 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez Stani • 18 września 2016, 09:59
Nox2 napisał(a):BIOS i EC wgrany z forum ( zweryfikowane ) nic nie pomogło.

KBC to układ MEC5055 (BGA) ?. Jeśl tak to jest on programowalny. Może w tym jest problem?.

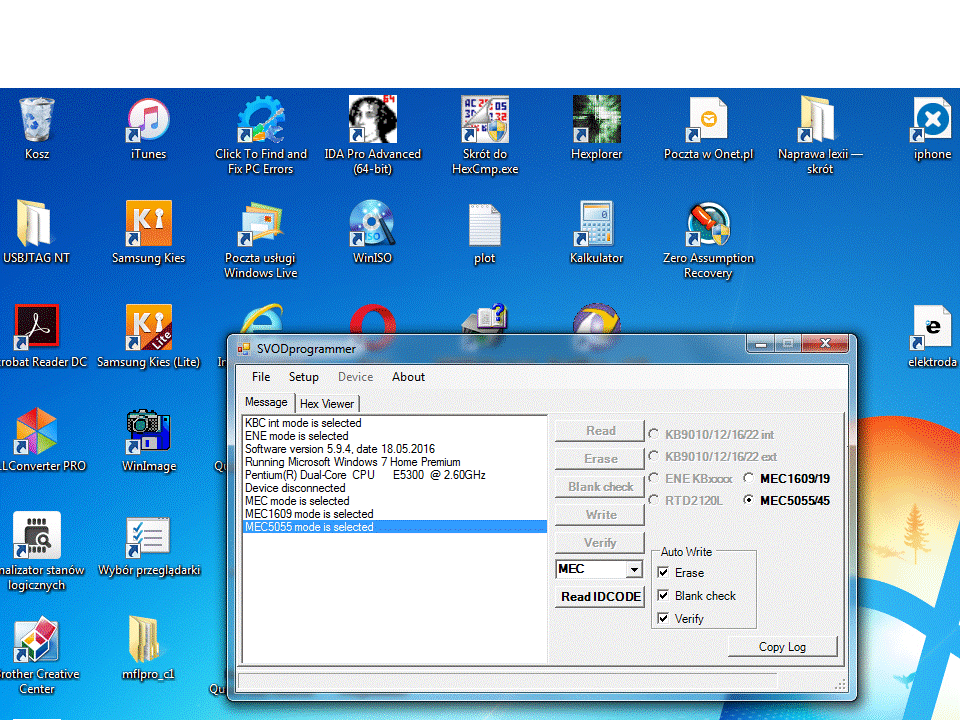

Obrazek

#7 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez sebastiank • 18 września 2016, 11:15
W tej płycie - jeśli dobrze pamiętam - siedzi KB9012 (programowany).
Są też 2 kości SPI - BIOS i kość dla Windowsa 8.

Nox2 napisał(a):BIOS i EC wgrany z forum ( zweryfikowane ) nic nie pomogło

Tak dla pewności - czy KBC to KB9012 i czy je programowałeś?

Kość dla Win8 czasem jest mylona z EC...

#8 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez Nox2 • 19 września 2016, 10:33
PU 700:
n.2- 3,4V
n.21 - 5,14V
n.22 - 5,14V

Nie mam możliwości zaprogramowanie KB9012QF-A3. Czy jest sposób aby go zaprogramować nie posiadam programatora do KBC.

#9 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez dominik555 • 19 września 2016, 11:09
Na PL300 napięcie 1,5V obecne?

#10 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez sebastiank • 19 września 2016, 11:13
Jakie jest oznaczenie PU700?
Jakie masz napięcia na VCC, PVCC, EN ?

#11 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez Nox2 • 19 września 2016, 12:12
PL300 1,5 Obecne.VCC, PVCC i EN na których nogach są? Nie mogę znaleźć zchematu do tej przetwornicy. Jest to 95833 HRTZ

#12 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez sebastiank • 19 września 2016, 12:48
95833 HRTZ jest w LA-9104P.
Napięcia już pomierzyłeś i są OK.
Jak masz taką przetwornicę to podstaw.

#13 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez dominik555 • 19 września 2016, 14:55
Ten prąd jest podejrzanie niski. Czy 1,5VS masz? Możesz zmierzyć na UZ1.
Czy po właczeniu PCH łapie temperaturę?
Jeśli nie to zrób mu reflow.

#14 Re: Dell Inspiron 3721, VAW11 LA-9102p Brak obrazu

przez sebastiank • 19 września 2016, 16:11
Przed reflow PCH, GPU (jeśli masz wersję DIS), procesora, proponowałbym sprawdzić wszystkie napięcia VS. Podejrzewam, że można się tu posiłkować schematem LA-9104P.
Brak możliwości zaprogramowania KBC nie ułatwia sprawy - to powinien być jeden z pierwszych kroków.
