#1 Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 16 lutego 2023, 16:31
Witam.

Pacjent jak w temacie, bardzo wolno ładuje w okolicach 700mW.
Zasilacz poprawnie identyfikowany, bateria poprawnie identyfikowana.
Profilaktycznie zasilacz jak i bateria zostały podmienione efekt ten sam.
Został wymieniony również charger PUB01 efekt bez zmian.

Czy ktoś spotkał się z takim problemem?
Z góry dziękuje za pomoc.

Obsada:

MB: LA-J091P
REV: 1
GPU: N17SG0-A1
CPU: i5-1035G1

Obrazek

Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez Google Adsense [BOT] • 16 lutego 2023, 16:31

#2 Re: Dell Inspiron 3593 MB LA-J091 Bardzo wolno ładuje

przez clops35 • 16 lutego 2023, 17:08
Cześć,
Zmierz napięcia gdy podłączony jest zasilacz i bateria na n.1, 2, 7, 8, 9, 11, 12, 14, 16, 18, 21, 22, 23, 24, 25, 31, 32 PUB01 .

#3 Re: Dell Inspiron 3593 MB LA-J091 Bardzo wolno ładuje

przez Vogelek23 • 16 lutego 2023, 22:14
Zmierz rezystancje pomiędzy n. 1 i n. 2 oraz pomiędzy n. 14 i n. 15 chargera PUB01 (oczywiście zasilanie całkowicie odłączone).

#4 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 09:38
Zmierz napięcia gdy podłączony jest zasilacz i bateria na n.1, 2, 7, 8, 9, 11, 12, 14, 16, 18, 21, 22, 23, 24, 25, 31, 32 PUB01 .


n.1 – 10.6V
n 2 - 11V
n 7 – 4.8V
n 8 – 5.3V
n 9 – 0.3V
n 11 – 11.5V
n 12 – 16.3V
n 14 – 2.1V
n 16 – 2.4V
n 18 – 5.2V
n 21 – 3.3V
n 22 – 3.3V
n 23 - 0V
n 24 – 3.1V
n 25 - 0V
n 31 – 11.V
n 32 – 8.9V

Zmierz rezystancje pomiędzy n. 1 i n. 2 oraz pomiędzy n. 14 i n. 15 chargera PUB01 (oczywiście zasilanie całkowicie odłączone).


Pomiędzy n.1 a n.2 - 3.3 mOhm
Pomiędzu n14 a n.15 - 3.3 Ohm

#5 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez clops35 • 17 lutego 2023, 10:06
mmike napisał(a):Pomiędzy n.1 a n.2 - 3.3 mOhm
Czy ten pomiar jest prawidłowy? Pisząc mOhm miałeś na myśli mega [M] czy mili [m]?

Zmierz rezystancję pomiędzy wyprowadzeniami PRB01.
Jeśli rezystancja nie będzie wynosiła 0Ω wymień go.

mmike napisał(a):n 14 – 2.1V
Również ten pomiar wydaje się nieprawidłowy.

#6 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 10:25
Czy te pomiary są prawidłowe? Co pisząc mOhm miałeś na myśli mega (M) czy mili (m))?


Miałem na myśli mega pomiar jest prawidłowy.

Zmierz rezystancję pomiędzy wyprowadzeniami PRB01.
Jeśli rezystancja nie będzie wynosiła 0Ω wymień go.


Wyprowadzenia PRb01 - 0.1oHm nie wygląda na uszkodzony.

Również ten pomiar wydaje się nieprawidłowy.


Tak tutaj mój błąd 19.5V

#7 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez clops35 • 17 lutego 2023, 10:28
Zmierz rezystancję pomiędzy n.1 PUB01 i dowolnym pinem PRB01
Zmierz rezystancję pomiędzy n.2 PUB01 i dowolnym pinem PRB01

Myślę że została uszkodzona linia pomiędzy n.1 PUB01 i PRB01 i należy ją odbudować.
Znajdź na płycie PRB37 i sprawdź w którą stronę jest przerwany obwód, czy w stronę PUB01, czy PRB01.

#8 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 10:35
n.1 między n.16 - 155kOhm
n.2 między n16 - 117kOhm

Myślę że została uszkodzona linia pomiędzy n.1 PUB01 i PRB01 i należy ją odbudować.
Znajdź na płycie PRB37 i sprawdź w którą stronę jest przerwany obwód, czy w stronę PUB01, czy PRB01.


Masz może BV? Bo nie jestem pewien czy dobrze namierzyłem jeżeli tak to brak obwodu od strony PRB37 -> PRB01

#9 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez clops35 • 17 lutego 2023, 10:41
Niestety nie posiadam boardview.
Jeśli nie jesteś pewien czy dobrze namierzyłeś element zrób zdjęcie.
PRB37 łączy się n.1 PUB01 i moim zdaniem powinien być blisko.

#10 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 10:48
Czego się tyczą te pomiary?
Wykonaj pomiary z postu #7.


Pomiń je błędnie zrozumiałem Twój post,

Rezystancja n.1 PUB01 -> PRB01 - 7mOhm
Rezystancja n.2 PUB01 -> PRB01 - 7mOhm

#12 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 10:55
Niestety nie posiadam boardview.
Jeśli nie jesteś pewien czy dobrze namierzyłeś element zrób zdjęcie.


Obrazek

#13 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez clops35 • 17 lutego 2023, 10:59
Tak to raczej PRB37.
Zmierz jego rezystancję pomiędzy wyprowadzeniami.
Powinien mieć pełne przejście.
Jeśli nie będzie miał pełnego przejścia wymień go na 0Ω 0402.

#14 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 11:04

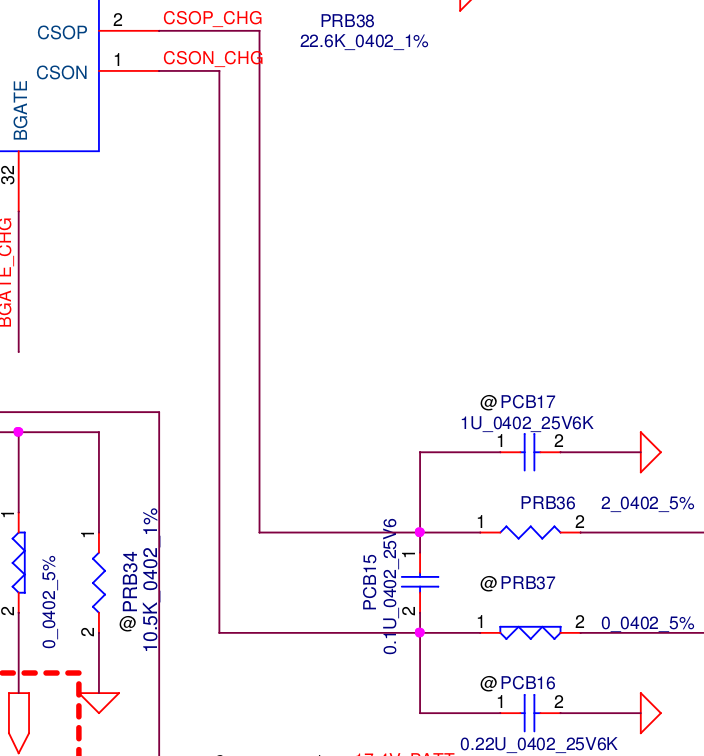

Zgadza się ma przejście a ten obok ma 2oHm i tak tez wynika ze schematu oraz łączy się z n.2 PUB01
Zregeneruje ścieżkę w wolnej chwili i wrócę z informacjami. Dzięki za pomoc.

PRB36 też ma przerwany obwód z PRB01 coś to dziwnie wygląda nie sądzisz? :D

#15 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez clops35 • 17 lutego 2023, 12:08
mmike napisał(a):PRB36 też ma przerwany obwód z PRB01 coś to dziwnie wygląda nie sądzisz?
Czy na pewno dobrze dociskasz sondy?
Jakie jest napięcie na PLB01?

#16 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 12:26
No nie ma szans inaczej:) Przy założeniu iż rezystory zostały dobrze zlokalizowane:) PRB36 oraz PRB37

PLB01 - 19.5V

#17 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez clops35 • 17 lutego 2023, 12:28
Zmierz napięcie po obu stronach PRB01.

mmike napisał(a):No nie ma szans inaczej:) Przy założeniu iż rezystory zostały dobrze zlokalizowane:) PRB36 oraz PRB37
Tylko dwa elementy łączą się bezpośrednio z n.1 PUB01 jest to PRB37 i PCB15, natomiast z n.2 PUB01 łączy się PRB36 oraz PCB15 (drugą stroną) więc jeśli się łączą z w/w pinami zostały poprawnie zidentyfikowane.

Nie wykonuj żadnych połączeń przewodami, najprawdopodobniej schemat ma źle oznaczone elementy (inny opis)

Zlokalizuj cewkę ładowania baterii i wstaw zdjęcie tego obszaru.

#18 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 13:05
PCB15? Nie pomyliłeś czasem z PCB17? z n.2 PUB01

Obrazek

#19 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez clops35 • 17 lutego 2023, 13:44
mmike napisał(a):PCB15? Nie pomyliłeś czasem z PCB17? z n.2 PUB01
PCB17 i PCB16 nie są montowane świadczy o tym znak "@".

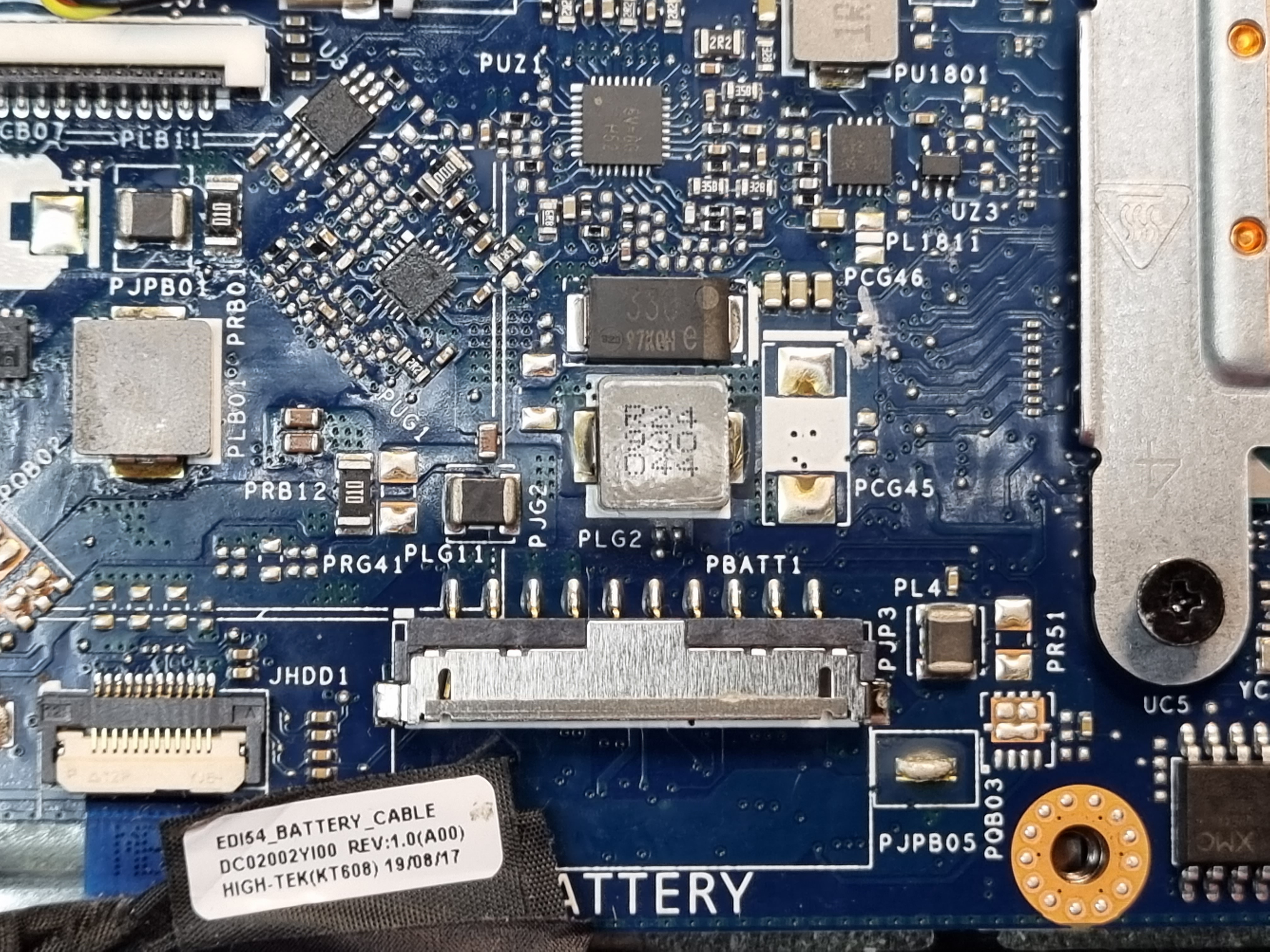

Tak PCB15 jest pomiędzy n.1 i 2 PUB01 to jest ten kondensator na zdjęciu z postu #12 który jest nad zaznaczonym rezystorem.
Obrazek
Zmierz rezystancje pomiędzy wyprowadzeniami PRG41.
Zmierz rezystancje pomiędzy n.1 PUB01 i PRG41,
zmierz rezystancje pomiędzy n.2 PUB01 i PRG41.

#20 Re: Dell Inspiron 3593 MB LA-J091P Bardzo wolno ładuje

przez mmike • 17 lutego 2023, 14:09
PCB17 i PCB16 nie są montowane świadczy o tym znak "@".


I tak i nie wspólnie ustaliśmy iż PRB37 jest obsadzony a również jest znak @ :D

PRG41 Nie wyszukuje mi czegoś takiego na schemacie...?
