#1 Dell Inspiron 15R 5010- brak obrazu

przez Urban • 27 sierpnia 2014, 13:30
Witam, po uruchomieniu brak obrazu na matrycy i przez HDMI. Matryca podstawiona, taśma wymieniona, bios zresetowany. Po uruchomieniu żadnego sygnału dźwiękowego. Sygnały dźwiękowe pojawiają się gdy laptop uruchamiam bez pamięci.
Płyta główna to: DG15 09909-1
Grafika to: ATI RADEON 216-0774007
chipset: Intel BD82HM57
procesor: Intel Pentium

Była też 2 tygodnie wcześniej wymieniona bateria na zamiennik, ale ładowanie jest i z baterii laptop rusza, przed zgonem obrazu pojawiały się niebieskie paski albo przygasała matryca, matryca która była zamontowana (sprawna nadal) jest z gatunku REFURBISHED

Re: Dell Inspiron 15R 5010- brak obrazu

przez Google Adsense [BOT] • 27 sierpnia 2014, 13:30

#2 Re: Dell Inspiron 15R 5010- brak obrazu

przez rafal2012 • 27 sierpnia 2014, 14:41
Podgrzej rdzeń GPU na początek.

#3 Re: Dell Inspiron 15R 5010- brak obrazu

przez abe • 27 sierpnia 2014, 14:50
U mnie pomogło wgranie nowego biosu programatorem, bios pobrany z naszego forum download/file.php?id=22715

#4 Re: Dell Inspiron 15R 5010- brak obrazu

przez Urban • 29 sierpnia 2014, 14:48
Gdzie znajduję się Bios na tej płycie bo nie mogę zlokalizować tej kości.

Edit:
Czy może to być Pm25LD020: (256K x 8 (2 Mbit))?

#5 Re: Dell Inspiron 15R 5010- brak obrazu  [ROZWIĄZANY]

przez sebastiank • 30 sierpnia 2014, 20:02

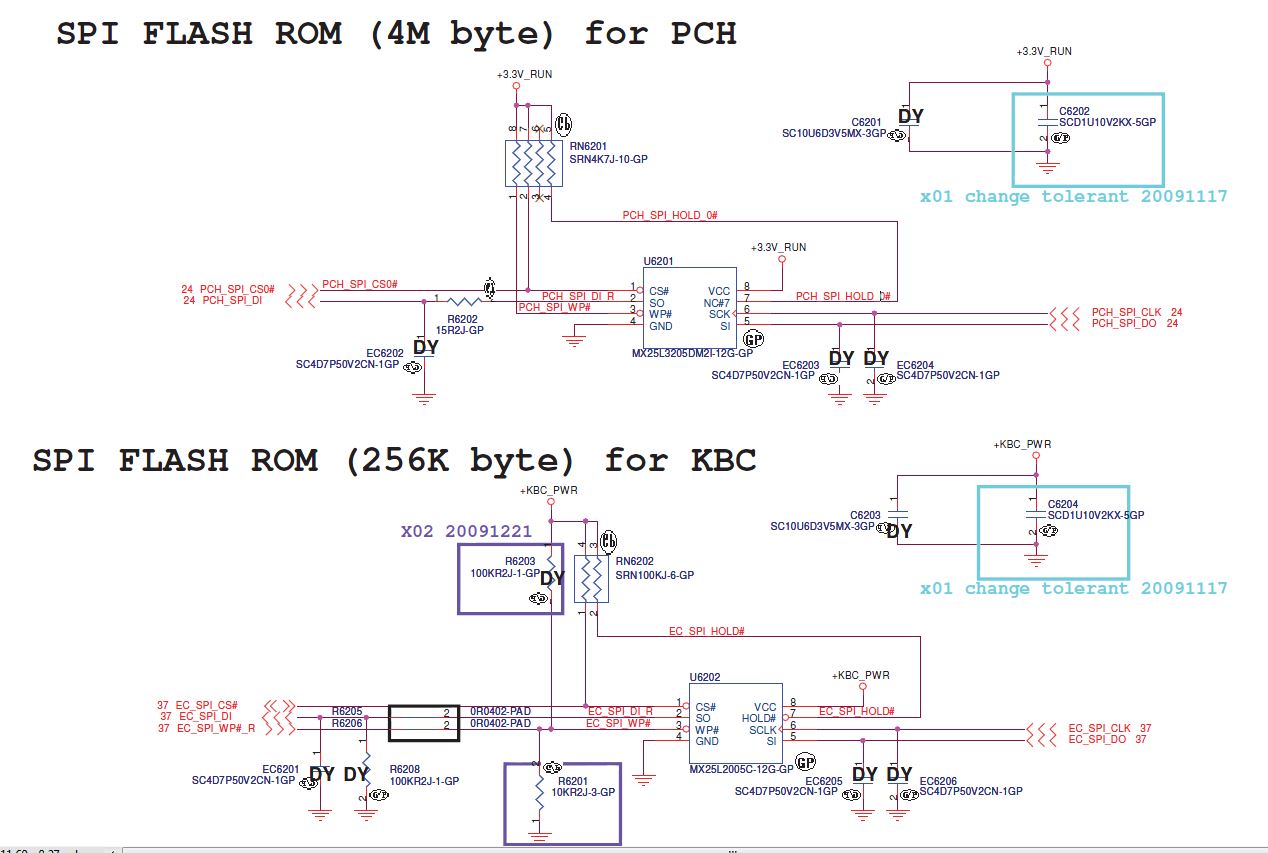

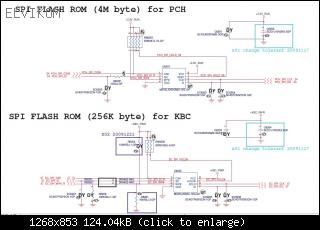

W załączniku masz 2 wsady - bios właściwy (w okolicach południa - U6201) i EC (okolice KBC - U6202).
Zaprogramuj obie kości właściwymi wsadami - w załączniku masz opisane.
Obrazek

#6 Re: Dell Inspiron 15R 5010- brak obrazu

przez Urban • 10 września 2014, 21:08
Przepraszam za zwłokę. Niestety po przeprogramowaniu obu kości laptopa uruchamia uruchamia się nadal bez obrazu i na pełnych obrotach wiatraczka. Więc wsady chyba nie pomogły.

#7 Re: Dell Inspiron 15R 5010- brak obrazu

przez slawmix1234 • 10 września 2014, 21:16
Napięcia na wszystkich cewkach prawidłowe ? jaki prąd pobierany przez płytę i jego zmiany?

#8 Re: Dell Inspiron 15R 5010- brak obrazu

przez Urban • 11 września 2014, 19:33
Cewki procesora 4x1V
Cewka ładowarki 0,5v (bateria odłączona)
Cewka 3V i 5V OK
PL5001 -1,5V
PL8901 -1,1V

Nie posiadam jeszcze zasilacza serwisowego i na razie nie mam dostępu do tego z którego korzystam.

#10 Re: Dell Inspiron 15R 5010- brak obrazu

przez Urban • 23 września 2014, 20:59
Ponowne wgranie biosu i postawienie kości od nowa załatwiło sprawę.
