#1 Dell Inspiron 15-5577 po wymianie SR30W, nie włącza się

przez Dzaro5 • 29 maja 2023, 12:10
Witam

Mam problem z Dell Inspiron 15-5577
Płyta: DAAM9BMBAD0 Rev.: D
CPU: SR32S
GPU: N17P-G0-A1
PCH: SR30W

Opis problemu: laptop trafił z niedziałającym jednym portem USB (na sygnale USB_P2 niska rezystancja 30Ω)
Miałem 3 płyty z mostkami SR30W, wylutowałem, za kulkowałem i wstawiłem do uszkodzonej płyty.
Płyta reagowała na włącznik ale post nie szedł i pobierała prąd w granicach 0,47A wgranie biosu z czystym ME Region nic nie zmieniało, grzał się lekko mostek w granicach 40° oraz PU23 (Richtek 7J= RT8816B), karta graficzna też się grzeje podobnie.
Więc wlutowałem mostek z drugiej płyty ale płyta zachowywała się podobnie tyle że pobierała mniej prądu 0,38A i temperatury podobne do poprzednich.
Ostatecznie wlutowałem mostek z tej płyty na którym działała i wgrałem kopie biosu, objaw ten sam co poprzednio. Płyta reaguje na power, pobór prądu 0,38A grzeją się PCH, GPU i PU23 do 50°

Pomiary PU23:
1. 7,9 kΩ 5,4v
2. 7,6 kΩ 0,98v
3. 8,3 kΩ 1,78v
4. 1,7 kΩ 1,78v
5. 1,2 kΩ 0,96v
6. 8,5 kΩ 1v
7. 7,8 kΩ 0,8v
8. 8,3 kΩ 2v
9. 70 kΩ 1,38v
10. 1,2 Ω 0v
11. 2,9Ω 0,8v
12. 9 kΩ 0,9v
13. 7kΩ 1,79v
14. 7kΩ 0,98v
15. 7,8kΩ 5,4v
16. 1,8Ω 0,8v
17. 7,3kΩ 4,6v
18. 6,4kΩ 5v
19. 7kΩ 4,6v
20. 1,9Ω 0,8v

Proszę o sugestię co może być przyczyną? Ewentualnie co mogę jeszcze sprawdzić.

Re: Dell Inspiron 15-5577 po wymianie SR30W, nie włącza się

przez Google Adsense [BOT] • 29 maja 2023, 12:10

#2 Re: Dell Inspiron 15-5577 po wymianie SR30W, nie włącza się

przez Vogelek23 • 29 maja 2023, 14:14
Mam wrażenie, że podczas lutowania uszkadza się PCH, skoro po przywróceniu oryginalnej konfiguracji (działający most + BIOS) płyta przestała startować. Możliwe też, że przesunąłeś jakąś "drobnicę", dlatego zamieść wyraźne zdjęcia obu stron płyty. Pomiary PU23 wskazują na to, że układ działa poprawnie. Rezystancje także wyglądają na dobre.

#3 Re: Dell Inspiron 15-5577 po wymianie SR30W, nie włącza się

przez Dzaro5 • 29 maja 2023, 15:00
Dziękuję za odpowiedz.

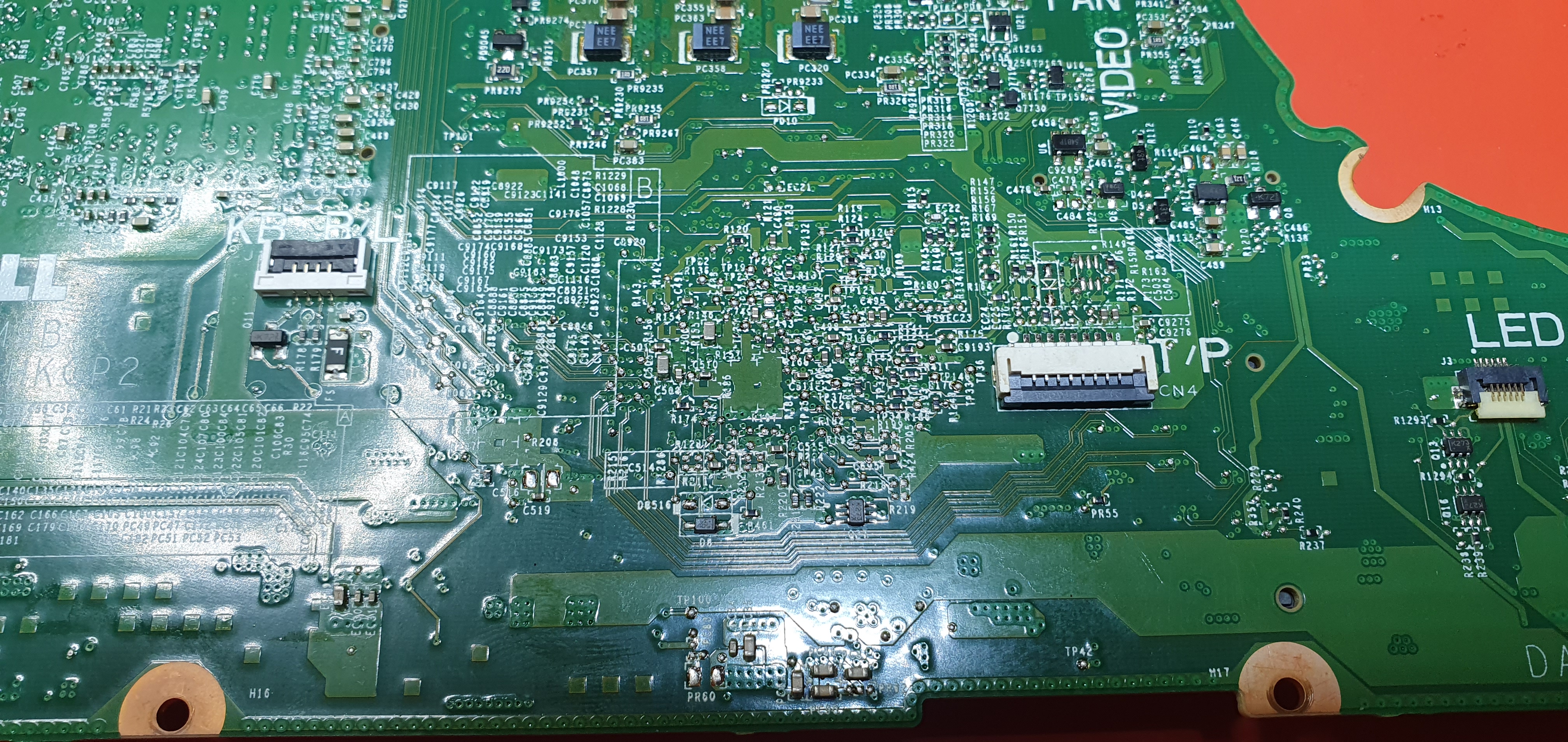

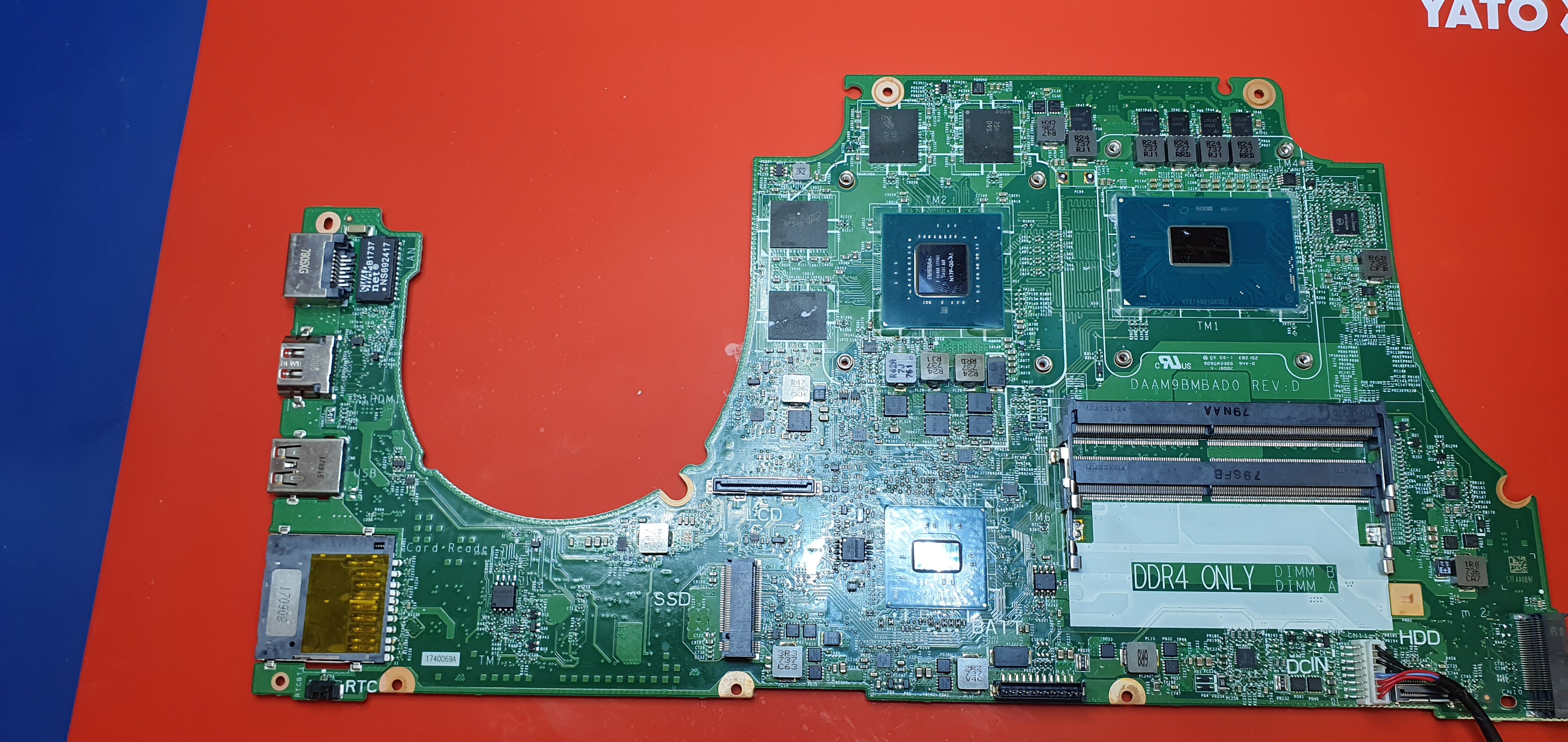

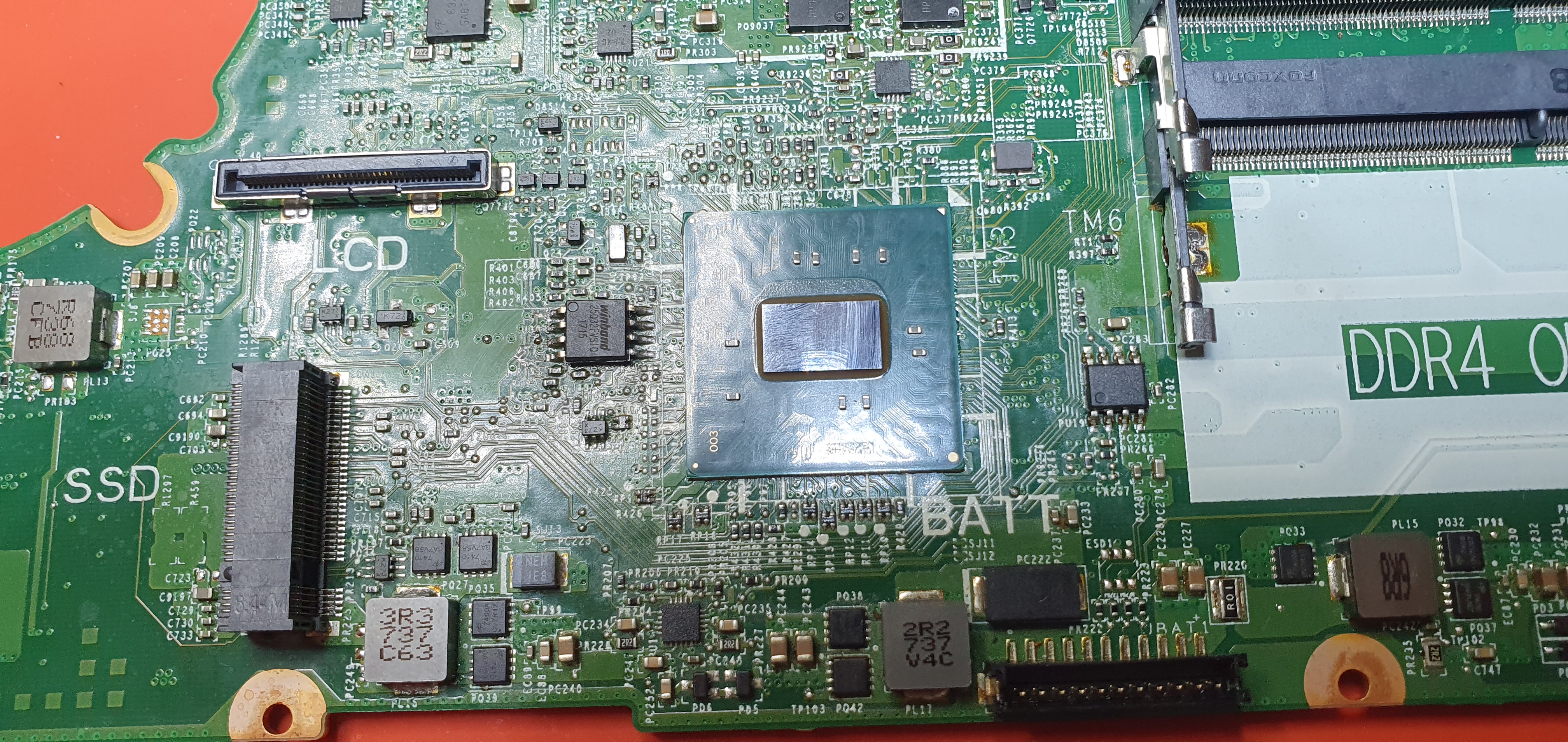

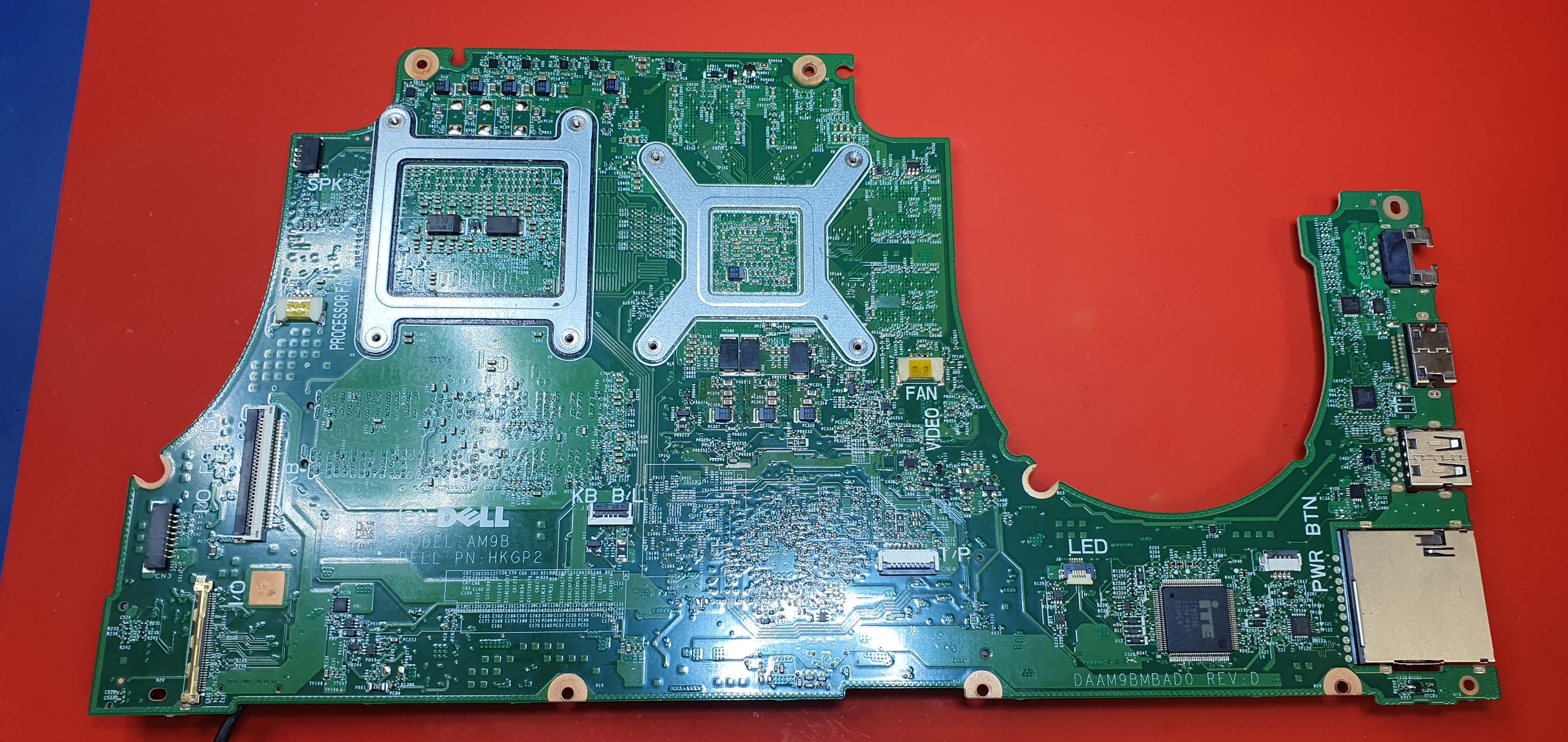

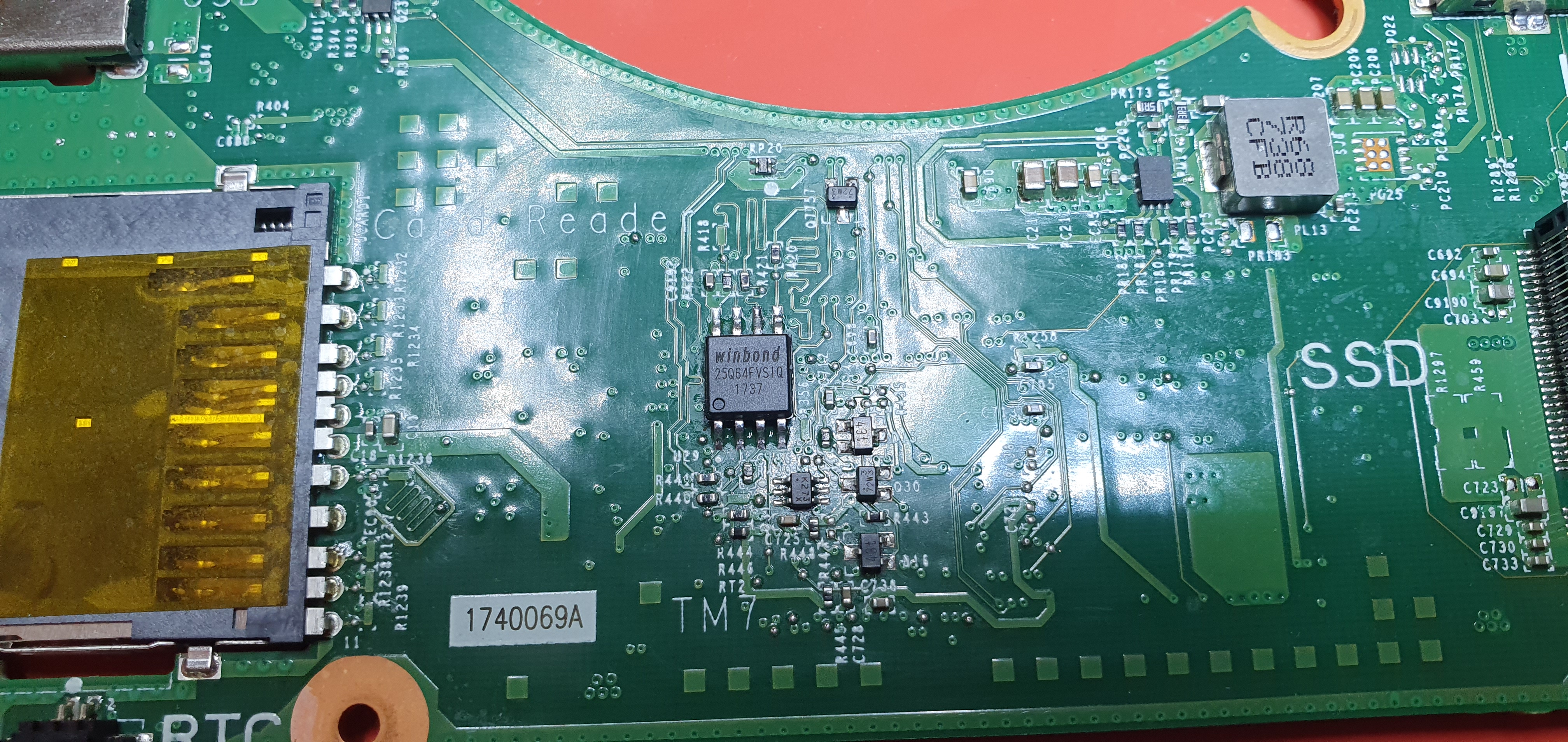

poniżej zdjęcia:
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

#4 Re: Dell Inspiron 15-5577 po wymianie SR30W, nie włącza się

przez Vogelek23 • 29 maja 2023, 15:50

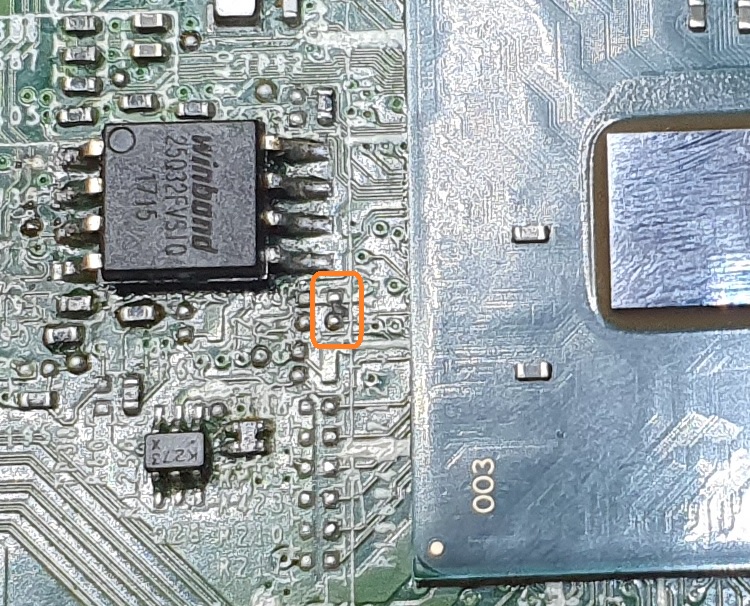

Sprawdź, co to za "obiekt" jest w miejscu, zaznaczonym poniżej - z pewnością nie było tam żadnego elementu, ale może to "coś" robi zwarcie. Innych "grzechów" tutaj nie widzę - wszystkie małe elementy wydają się być na swoich miejscach.
Obrazek

#5 Re: Dell Inspiron 15-5577 po wymianie SR30W, nie włącza się

przez Dzaro5 • 30 maja 2023, 19:39
To tylko reszka kleju z układu, nie powodowała zwarcia.
Jutro ma mi przyjść nowy układ. Proszę o informację czy mogę coś sprawdzić na płycie, aby wyeliminować uszkadzanie układów przez płytę.
Czy po prostu wlutować nowy układ?

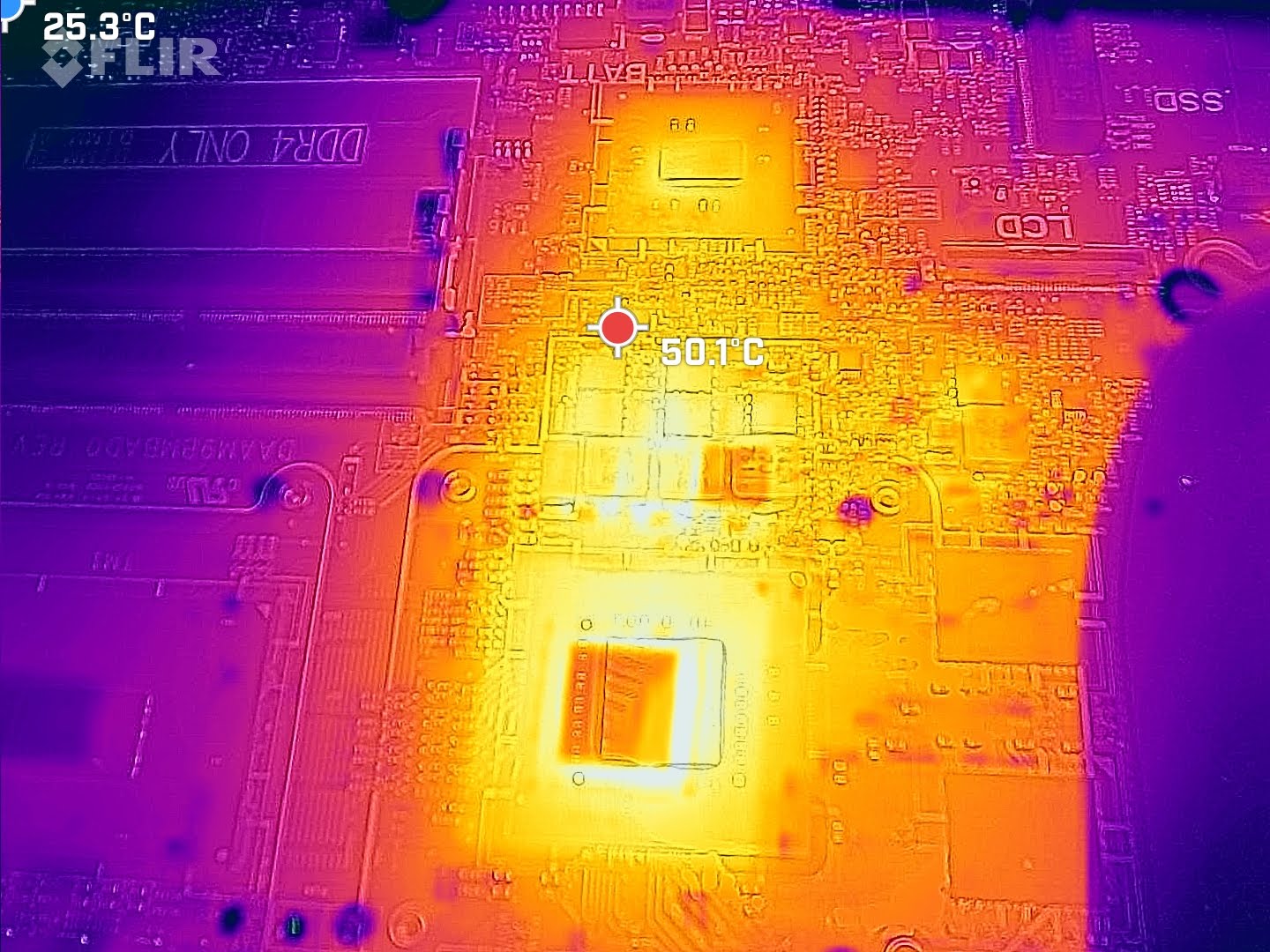

Zdjęcie z termowizji :
Obrazek
