Dell Inspiron 15 3567 - Płyta SKL/KBL 15341-1 - Brak ładowania oraz CPU = 0.4GHz

Witam,

Proszę o pomoc w zlokalizowaniu usterki w Laptopie Dell.

Mianowicie laptop jak ma podłączony zasilacz to taktowanie procesora spada do max 0,4Ghz i nie ładuje baterii. - z bateria i bez baterii jest tak samo.
Ale:
- jak uruchomię z samej baterii to działa poprawnie - i nie ma spadku taktowania.

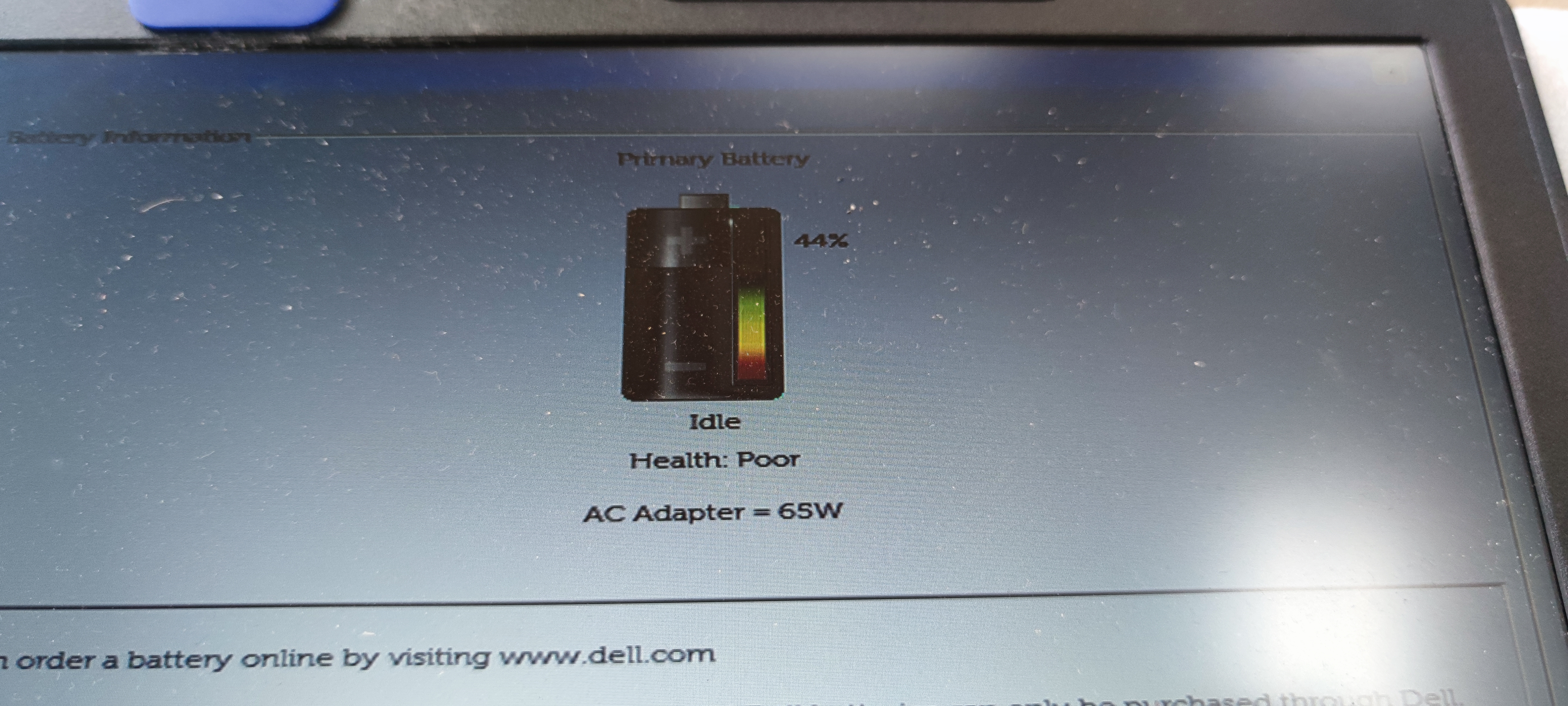

- wykrywany jest zasilacz w biosie



Co zrobilem i brak poprawy:
- sprawdzałem na innych zasilaczu
- Aktualizowałem BIOS
- Wymieniłem charger hrz739 oraz 2 rezystory i kondensator połączone z 1 noga tego układu.

Pozdrawiam

Hello!

Measure the voltage to ground on pin 128 of KBC chip with the power supply connected.

matic написав:Hello!

Measure the voltage to ground on pin 128 of KBC chip with the power supply connected.

hej, jest 3.3V

sprawdziłem 5 n Charger ISL i sygnał PROCHOT# jest caly czas niski
co mogę jeszcze sprawdzić ? /

Measure the voltages to ground on all pins of transistors PQ4406, PQ4409 when the machine is turned on with the power supply connected to the board.
Transistor PQ4409 pin count:

pomyłka

matic написав:Measure the voltages to ground on all pins of transistors PQ4406, PQ4409 when the machine is turned on with the power supply connected to the board.
Transistor PQ4409 pin count:
[ Obrazek ]

PQ4409

1n - (C) - 0 V
2n- (B) - 16.4 V
3n (E)- 19.4 V

PQ4406
1n - 0V
2n - 0V
3n - 0V
4n - 0V
5n -0 V
6n -3.3V

Zauważyłem, że gdy bateria jest podłączona z zasilaczem, a następnie odłączę zasilacz, laptop natychmiast się wyłącza, pomimo pełnego naładowania baterii.

--

Bridge the pin 4 and pin 5 of transistor PQ4406 and remeasure the voltage to ground on pin 3 of this transistor.

matic написав:Bridge the pin 4 and pin 5 of transistor PQ4406 and remeasure the voltage to ground on pin 3 of this transistor.

0.0069 V

Replace the charger chip ISL88739HRZ.

matic написав:ISL88739HRZ

może być ISL88739AHRZ ?

dfcom написав:może być ISL88739AHRZ ?

Yes, you can use the chip with "A" extension as well.

wymiana ISL88739AHRZ nie rozwiązała problemu, jest ta samo

Measure the voltage to ground on pin 2 of transistors PQ2408, PQ4402.
Transistors PQ2408, PQ4402 pin count:

PQ4402 - pin2 - 0 V - ( na wszystkich pinach jest 0 V )
PQ2408- szukałem w boardview i schemacie - i nie znajduje go.

dfcom написав:PQ2408 - I was looking for the boardview and diagram - and I can't find it.

Sorry, my fault. I mean the Q2408.

matic написав:Q2408.

jest tak samo, czyli 0V

- Measure the resistance to ground on pin 1 of transistor PQ4402.
- Check the resistor PR4624 (it should be 1kΩ).

- Measure the voltage to ground on pin 1 of resistor PR4624.

matic написав:- Measure the resistance to ground on pin 1 of transistor PQ4402.

- 1,1 K Ohm

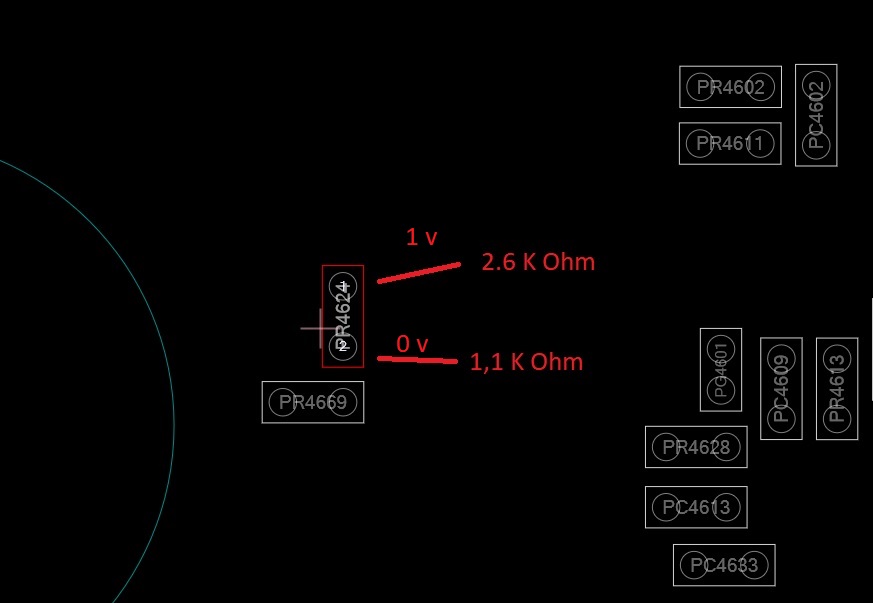

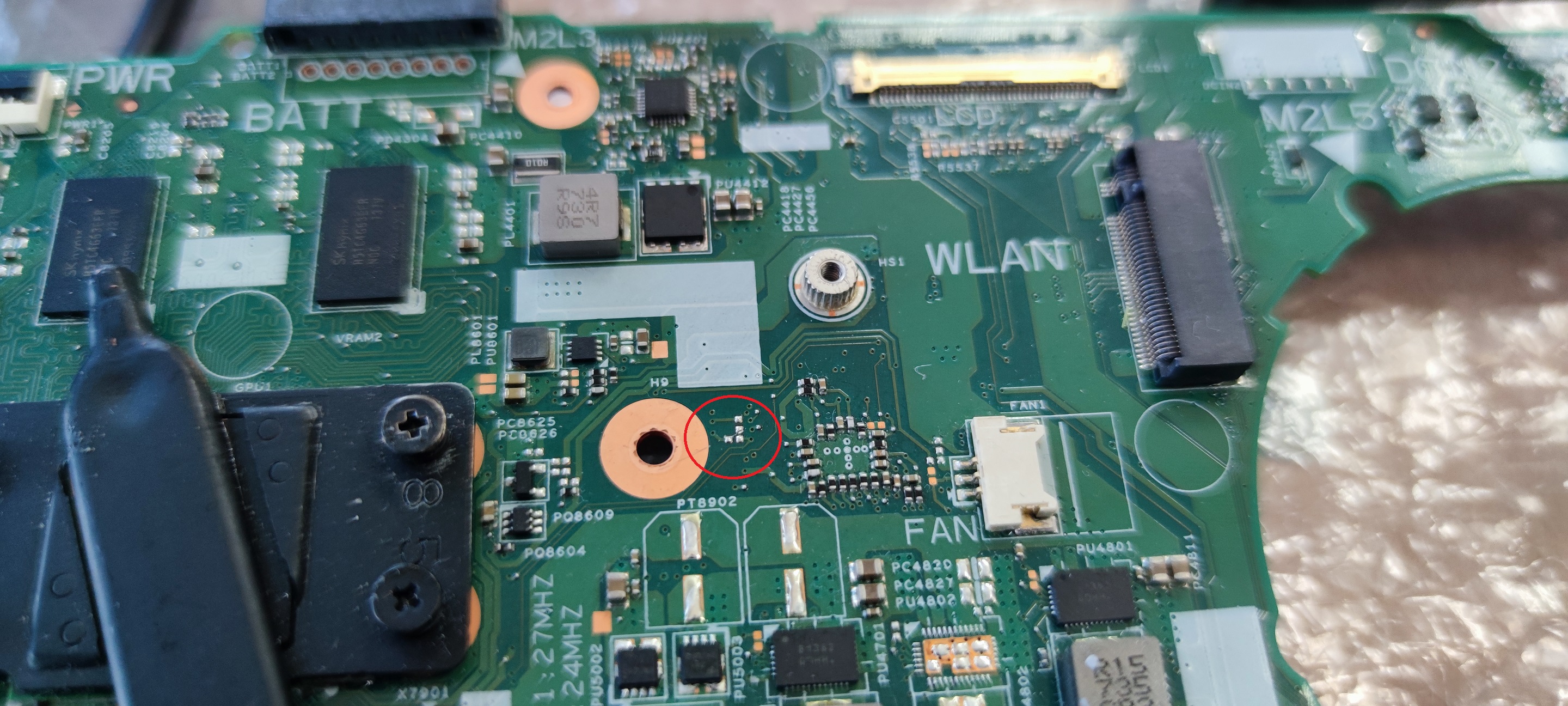

nie ma tam fizycznie PR4624


ale pomierzyłem pady

So the resistor R401 should be present.
- Check the value of this resistor (it should be 1kΩ).
- Check that there is 1V on pin 1 of this resistor.

matic написав:So the resistor R401 should be present.
- Check the value of this resistor (it should be 1kΩ).
- Check that there is 1V on pin 1 of this resistor.

tak, jest 1 k Ω
na R401 1 pin jest 1V
