#1 Dell Inspiron 15 3558 - brak obrazu na LCD

przez lukasrz • 22 lutego 2023, 15:48
Cześć,

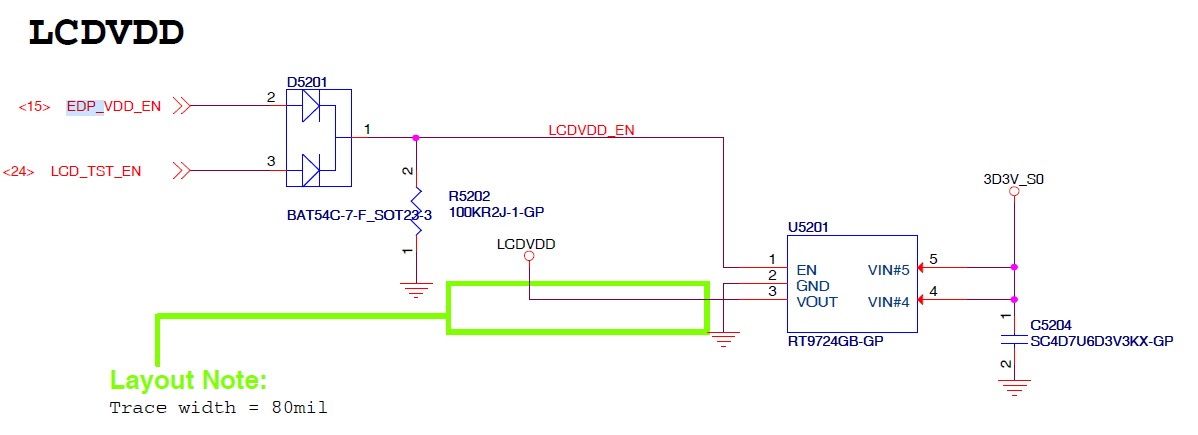

Naprawiam laptopa Dell Inspiron 15 3558 na płycie IRIS HSW BDW UMA 14216-1 gdzie spalony był U5201. Układ wymieniony.

Teraz nie ma ani treści obrazu ani podświetlenia. Matryca się cała polaryzuje.
Mam napięcia:

EDP_VDD_EN 3,3V,
LCDVDD 3,3V
DCBATOUT 19V
TPAN_VDD 5,0V

Laptop odpala, jest obraz na HDMI. Na LCD brak, nowa taśma LCD, nowa matryca HD.

edp_bklt_ctrl - 0V
EC_brightness - 0V
KBC wymieniony

Obrazek
Obrazek
Obrazek

I pytanko czy CPU martwy czy da się jeszcze coś z tym zrobić?

Re: Dell Inspiron 15 3558 - brak obrazu na LCD

przez Google Adsense [BOT] • 22 lutego 2023, 15:48

#2 Re: Dell Inspiron 15 3558 - brak obrazu na LCD

przez clops35 • 22 lutego 2023, 16:12
Cześć,

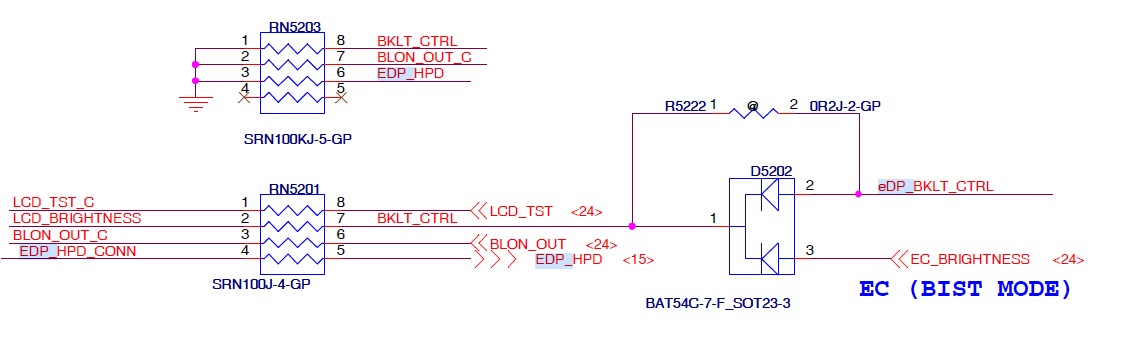

zmierz rezystancję do masy na wszystkich pinach D5202, oraz n.20 złącza matrycy, jeśli będzie wysoko przeprogramuj BIOS, nie zapomnij zapisać oryginalnego wsadu.

#3 Re: Dell Inspiron 15 3558 - brak obrazu na LCD

przez lukasrz • 23 lutego 2023, 16:41
clops35 napisał(a):Cześć,
zmierz rezystancję do masy na wszystkich pinach D5202, oraz n.20 złącza matrycy, jeśli będzie wysoko przeprogramuj BIOS, nie zapomnij zapisać oryginalnego wsadu.


ponad 100kilo wszedzie, BIOS nie nie dał

#4 Re: Dell Inspiron 15 3558 - brak obrazu na LCD

przez clops35 • 23 lutego 2023, 16:59

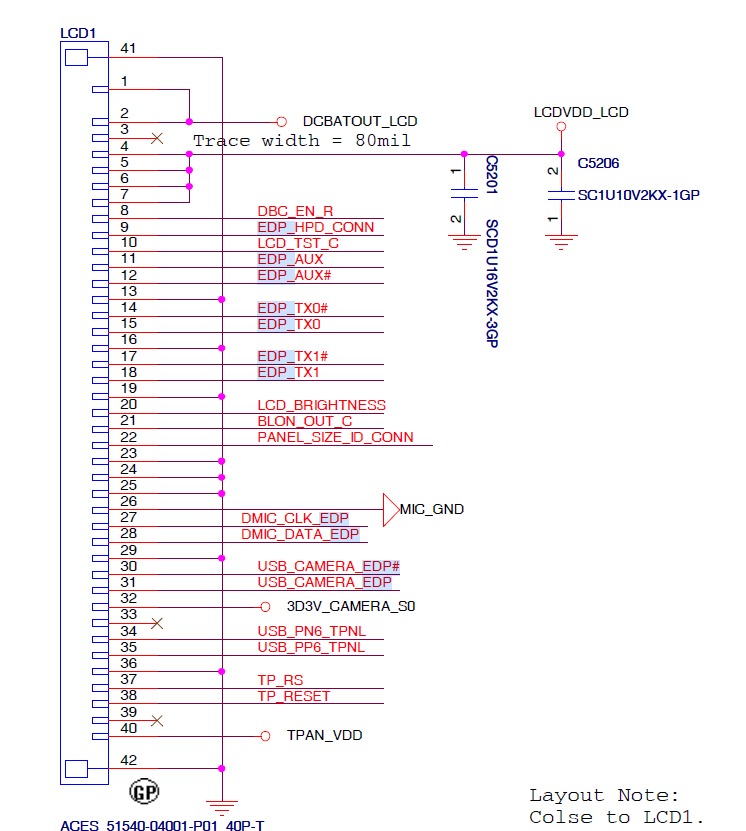

Zmierz napięcia na 1, 5, 8, 9, 11, 12, 20, 21 złącza matrycy gdy laptop jest uruchomiony z podłączoną matrycą.
