Dell Inspiron 15-3520 martwy

Witam
Dell Inspiron 15-3520 martwy.
Ogólnie laptop był u mnie wcześniej jednak nie zdołałem go naprawić, wrócił więc do klienta.
Po dwóch tygodniach klient przyszedł z powrotem i zdecydował się na naprawę lub wymianę płyty głównej.

Oznaczenie płyty głównej:
DV15 MLK MB
11280-1
PWB:MXRD2 REV:A00
W tym wątku była pierwsza próba jego naprawy.
Podmiana CPU< RAM oraz wgranie biosu z linku wyżej nic nie wniosły.
Jak na razie bez pełnego sukcesu, ale wracając do pacjenta, to po wymianie CHARGERA na nowy powróciło ładowanie baterii.
Po włożeniu zasilacza mam 3,3V i 5V z przetwornicy głównej(tps51225).
n7 PGOOD - 3,3V.
n19 VCLK - 2,6 260kHz
Oraz na 15V_S5 - jest 14,5V
Na przycisku power jest 3,3V i na KBC_PWRBTN# i PM_PWRBTN# po wciśnięciu spada do 0.
W sumie to wydaje mi się że płyta utknęła w S4.
Na PM_SLP_S4# i PM_SLP_S3# (oporność w tych liniach wynosi po 138kΩ) cały czas stan niski, nie zmienia się wartość po naciśnięciu przycisku power.

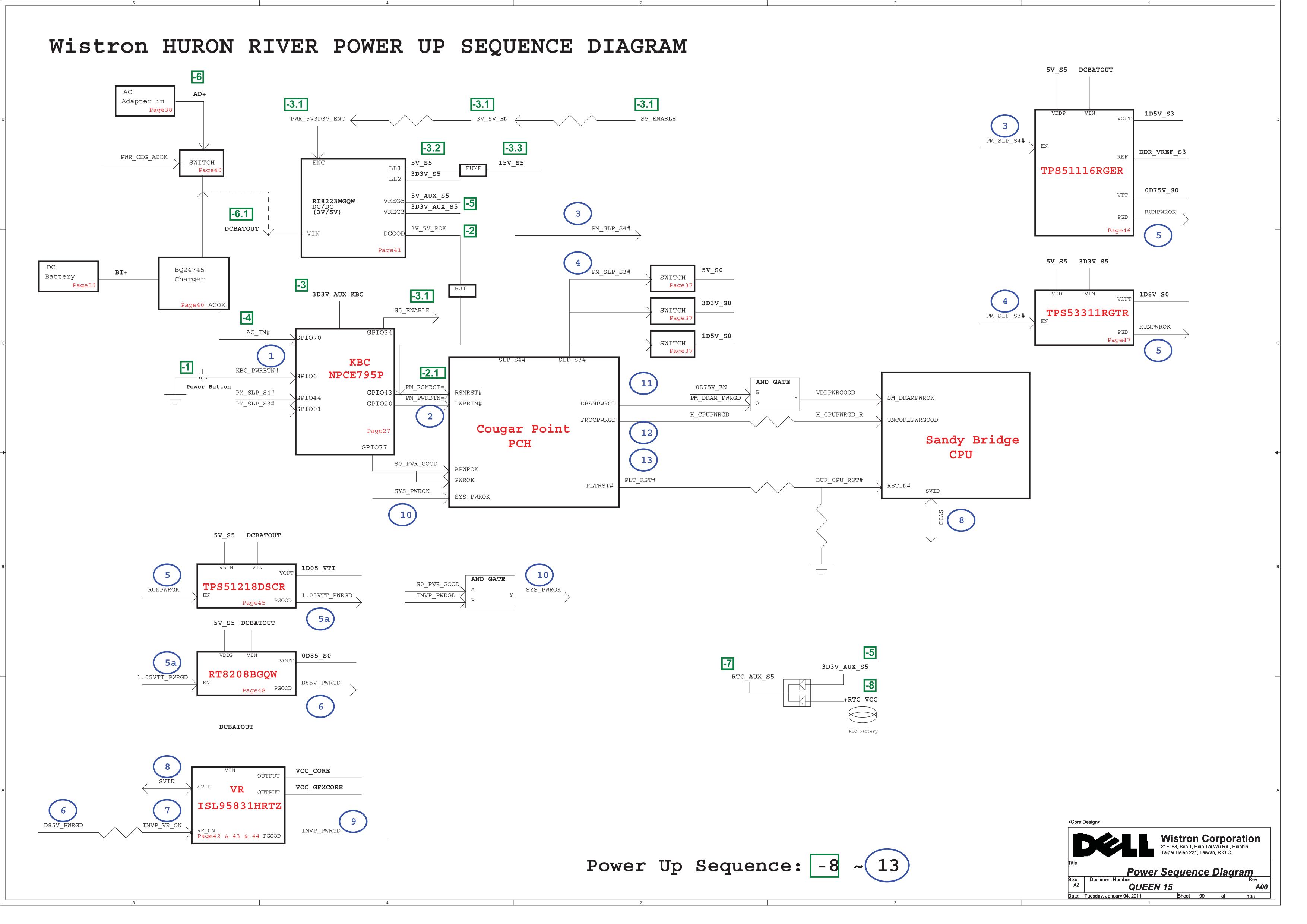

Poniżej schemat blokowy z podobnej platformy DQ15



Posiłkuję się schematem z tego wątku, jak również rozpiską do KBC z stąd.
Jak podam z zewnętrznego źródła zasilanie na SLP_S4# (3,3V) to startuje mi przetwornica +1,5V_SUS i wytwarza prawidłowe zasilanie 1,5V. Zapala się dioda zasilania i pulsuje, informując że płyta jest w stanie uśpienia jak mnie mam.
Następnie jak wymuszę sygnał PM_SLP_S3# to teoretycznie płyta powinna się uruchomić, jednak nic się nie zmienia i nie pojawia się napięcie 1D8V_RUN_PWR.
Przetwornica za nią odpowiedzialna to chyba PU4701 (13 ED W1J) na zdjęciu niżej niestety nie potrafię jej rozszyfrować.



Dodam tylko że mostu i KBC nie mam na podmianę.
Kwarc przy moście pracuje prawidłowo i profilaktycznie był podmieniany.

Wydaje mi się, że jeszcze jakiegoś sygnału brakuje ale już mi pomysłów brak co mógł bym jeszcze sprawdzić.
Może ktoś się spotkał z podobnym problemem w tych platformach i ma jakieś sugestie?

Pozdrawiam
Paweł

Sprawa rozwiązana choć problem okazał się błahy, a dokładniej rezystor R1909 10KΩ (miał upływność do 150Ω) to namierzenie jego nie było proste.
Z pomocą przyszła druga taka sama płyta, którą kupiłem jako uszkodzoną ale włączającą się.
Po wykonaniu i porównaniu wnikliwych pomiarów na zakupionej płycie i klienta doszedłem właśnie do wspomnianego wyżej rezystora.
Ta linia zasila bezpośrednio most hybrydowy i bez tego zasilania most nie był gotowy do pracy.
W ten sposób udało mi się zlokalizować usterkę, Przy okazji naprawiłem również płytę którą kupiłem
