Re: Re: Dell Inspiron 14z 1470-4192 - nie uruchamia się mimo poprawnych napięć.
da Google Adsense [BOT] • 2 maggio 2020, 15:15
#22 Re: Dell Inspiron 14z 1470-4192 - nie uruchamia się mimo poprawnych napięć.
da Bartq • 2 maggio 2020, 17:24
Is it possible that it is the fault of the balls under the GPU?
Replacing the GPU is probably unprofitable because the replacement (fake) GPU costs about PLN 150 (that's how much the laptop cost) and additionally I don't have the equipment and knowledge to replace the BGA chip
EDIT:
For now it turns on with the picture
Replacing the GPU is probably unprofitable because the replacement (fake) GPU costs about PLN 150 (that's how much the laptop cost) and additionally I don't have the equipment and knowledge to replace the BGA chip
EDIT:
For now it turns on with the picture
#23 Re: Dell Inspiron 14z 1470-4192 - nie uruchamia się mimo poprawnych napięć.
da matic • 2 maggio 2020, 20:04
Bartq ha scritto:Is it possible that it is the fault of the balls under the GPU?No, almost certainly not.

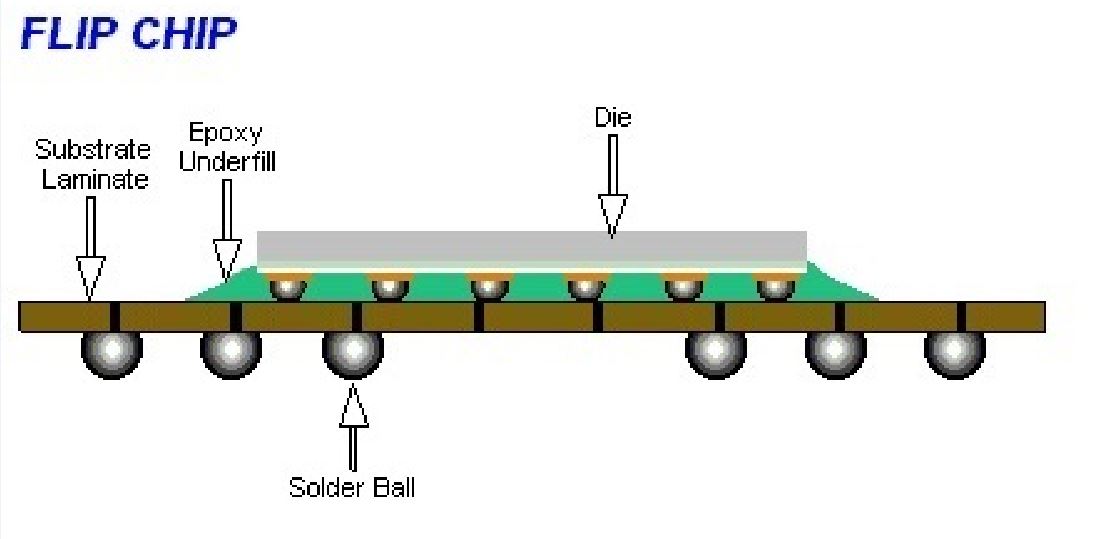

This BGA chip is made under "Flip chip" technology. The silicon crystal (die) is attached to the substrate (laminate) with another solder balls.
These solder balls are the blame at 99%. These solder balls are very small (I think they have a diameter of about 0,1 mm) and are also covered with an epoxy resin, which makes impossible to repair them.
Bartq ha scritto:Replacing the GPU is probably unprofitable because the replacement (fake) GPU costs about PLN 150 (that's how much the laptop cost) and additionally I don't have the equipment and knowledge to replace the BGA chipNew GPU is available on Ebay and other similar stores for about PLN 90.
You can reflow/reball the GPU, but it will be unfortunately only a temporary solution. Usually it works only for a few months to a half of year.
#25 Re: Dell Inspiron 14z 1470-4192 - nie uruchamia się mimo poprawnych napięć. [RISOLTO]
da matic • 3 maggio 2020, 10:42
Bartq ha scritto:Do you think there is a chance to replace such a chip with a hot air station? I don't have a BGA stationThere are different types of BGA rework machines - IR, Dark IR and Hot air. Any of it should be ok to replace that chip.
But without BGA rework machine it is almost impossible to successfully replace such a chip. This way is a high possibility to permanently damage the chip / motherboard.
Re: Dell Inspiron 14z 1470-4192 - nie uruchamia się mimo poprawnych napięć.
da Google Adsense [BOT] • 3 maggio 2020, 11:38
