#1 DELL Inspirion 13 - CottonWood 13321-1 - 2 sygnały błędu

przez kowalcook • 4 lutego 2021, 09:10
Witam jak w temacie,
laptop przy włączeniu daje 2 sygnały dźwiękowe - w specyfikacji jest to błąd pamięci RAM.

Laptop obsługuje tylko DDR3L nisko napięciowe - sprawdzałem na 3 różnych kościach.
Podmieniałem wsad bios.
Płyta posiada tylko 1 slot i nie ma wbudowanych pamięci RAM na stałe.
Brak niskiej rezystancji na cewkach.
Płyta wystawia prawidłowo napięcia
1.35V w okolicy RAM, w okolicy procesora (wersja z i5) hybrydy (1,73V oraz 1,05V dla mostka), 3,3V oraz 5V jak również obecne jest 12V na jednej z cewek.
Prośba o podpowiedź gdzie mogę szukać problemu.

dodam że płyta nie wygląda aby była po zalaniu, nie ma fizycznych śladów uszkodzenia, sprawdziłem też bardzo dokładnie slot RAM i też nie wygląda aby był uszkodzony lub któryś PIN był niedolutowany.

Obrazek
Obrazek

Re: DELL Inspirion 13 - CottonWood 13321-1 - 2 sygnały błędu

przez Google Adsense [BOT] • 4 lutego 2021, 09:10

#2 Re: DELL Inspirion 13 - CottonWood 13321-1 - 2 sygnały błędu

przez matic • 4 lutego 2021, 09:31
Hello!

Use a DDR3 RAM slot tester (picture below) to test the connections between the RAM connector and APU hybrid.
Obrazek

Measure the power consumption (in mA) of the board, when the machine is turned on with and without RAM memory connected.

#3 Re: DELL Inspirion 13 - CottonWood 13321-1 - 2 sygnały błędu

przez kowalcook • 4 lutego 2021, 14:02
Witaj, niestety nie posiadam testera RAM, jakoś nigdy nie był specjalnie potrzebny (aż do teraz)

Pobór mocy na zasilaczu serwisowym
na 19,5V - 0,19A - bez RAM
19,5V - 0,19A z RAM
czyli pobór jest dokładnie taki sam

procesor się lekko grzeje a więc zaczyna pracować.

jak wspomniałem pojawiają się wszystkie napięcia na cewkach.

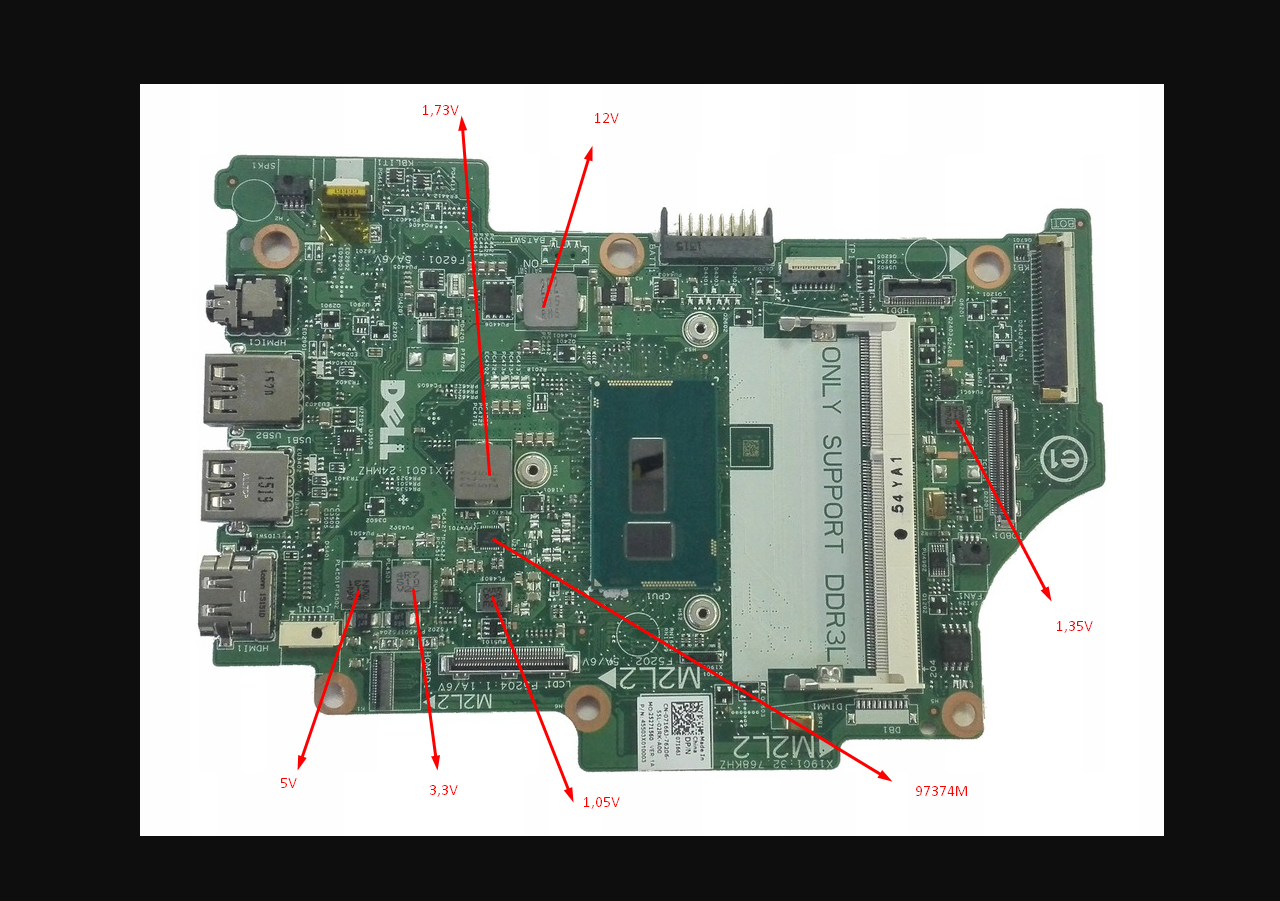

Obrazek

na kamerze termowizyjnej zauważyłem że lekko prawie niezauważalnie grzeje się układ 97374M zaznaczony na zdjęciu ale różnica jest może 2-3 stopni celcjusza do reszty płyty - nie wiem czy to efekt pracy płyty czy to coś znaczy

#4 Re: DELL Inspirion 13 - CottonWood 13321-1 - 2 sygnały błędu

przez matic • 5 lutego 2021, 11:59
If you are sure the RAM connector is good, you can try to reflash the BIOS chip. Don't forget to save the old dump.
Remeasure the power consumption of the board with and without RAM memory after reflashing the BIOS. If the power consumption will be still the same, the APU hybrid is most likely damaged - you can try to reflow it.
