Dell G3 3779, płyta LA-F611P - brak napięcia +PWR_SRC

Witam wszystkich,
Dell G3 3779, płyta LA-F611P Rev: 1.00 (A00)
Na płycie był uszkodzony tranzystor PQB02, spuchnięty i pęknięty, rezystancja na PLB01 była w granicy 0,20Ω, tranzystor został wymieniony na nowy AON 6992 oraz odbudowana ścieżka do PLB01.
W tej chwili rezystancja na PLB01 wynosi - 26,20kΩ i rośnie.
Po podłączeniu zasilacza pobór prądu jest 0,000A. Napięcie na rezystorze pomiarowym PRB01 (+SDC_IN) jest poprawne 19,53V, ale napięcie na linii +PWR_SRC jest już 0,40V.
Rezystancja linii +PWR_SRC - 1,95MΩ. Mierzona na PU501 pin -2.
Dlaczego napięcie głównej linii z tranzystora pomiarowego zanika i na +PWR_SRC jest nieprawidłowe?
Ostatnim układem gdzie jest napięcie 19,50V jest PQB07 pin 2 (+CHARGER_SRC).
Nie uruchamia się na baterii oraz nie ładuje.
Płyta była dłubana przez użytkownika wiec może rozlutował jakaś zworkę lub coś wylutował.

Proszę o pomoc w ustaleniu usterki.

Measure the resistance to ground on pin 2 of PU501.

PU501:
pin 2 - 7,25MΩ

Ostatnim tranzystorem gdzie jest napięcie 19,50V jest PQB07 pin 2 (+CHARGER_SRC).
PQB07:
pin 1 - 0,00V
pin 2 - 19,50V
pin 3 - 0,00V
pin 6 - 0,00V

matic napisal/-a:Which charger chip PUB01 is on your board (ISL9538 or ISL95522)?

Jest ISL9538H, wymieniłem go już na nowy.

matic napisal/-a:Measure the following voltages to ground with the power supply connected only (without the battery):
- On pin 4 of transistors PQ3, PQ4.

PQ3:
pin 4 - 9,55V
PQ4:
pin 4 - 9,54V

matic napisal/-a:On pins 4, 8, 12, 14, 15, 16, 17, 18, 19, 24, 25, 28 of charger chip PUB01.

PUB01:
pin 4 - 4,84V
pin 8 - 5,17V
pin 12 - 4,85V
pin 14 - 19,95V
pin 15 - 19,94V
pin 16 - 19,93V
pin 17 - 19,73V
pin 18 - 5,16V
pin 19 - 3,71V
pin 24 - 0,00V
pin 25 - 0,00V
pin 28 - 0,00V

Czy masz jeszcze jakiś pomysł, bo utknąłem z tą naprawą?

Dla testów podałem zasilanie na linie +PWR_SRC i laptop startuje i działa normalnie oprócz ładowania , nie ładuje.
Co może być powodem zaniku napięcia na linii +PWR_SRC?

Tak jak pisałem wyżej podałem napięcie bezpośrednio na +PWR_SRC, lutując zworki PJPB02 i PJPB03 .
Fabrycznie nie było tam zworek, polutowanych.
Pomiar z założonymi zworkami:
PBATT 1:
pin 1,2,3,4 - 0,00V
pin 5 - 0,00V
pin 6 - 3,33V
pin 7 - 3,32V
pin 8, 9, 10 - 0,60V

Pomiar z usuniętymi zworkami:
PBATT 1:
pin 1,2,3,4 - 0,00V
pin 5 - 0,00V
pin 6 - 0,00V
pin 7 - 0,00V
pin 8, 9, 10 - 14,96V

Tak z baterią, ale weź pod uwagę że były polutowane zworki, które fabrycznie nie były polutowane. Chodzi mi o zworki PJPB02 i PJPB03.
Polutowałem je tylko do testów czy laptop jest sprawny i czy się uruchomi i będzie obraz na matrycy.

Pomiar baterią z rozlutowanymi zworkami PJPB02 i PJPB03:
PBATT 1:
pin 1,2,3,4 - 0,00V
pin 5 - 0,00V
pin 6 - 0,00V
pin 7 - 0,00V
pin 8, 9, 10 - 14,96V

Chłopaki jakiś pomysł jeszcze, bo szkoda złomować laptopa, który niby działa.

matic napisal/-a:Thoroughly inspect the board around the charger chip PUB01 for any physically damaged or previously soldered components.

Zobacz sam swoim okiem, ja nic nie znalazłem.
Rozmawiałem z klientem, mówił że nic nie lutował ani nie robił tylko rozkręcił i zobaczył uszkodzony układ PQB02.

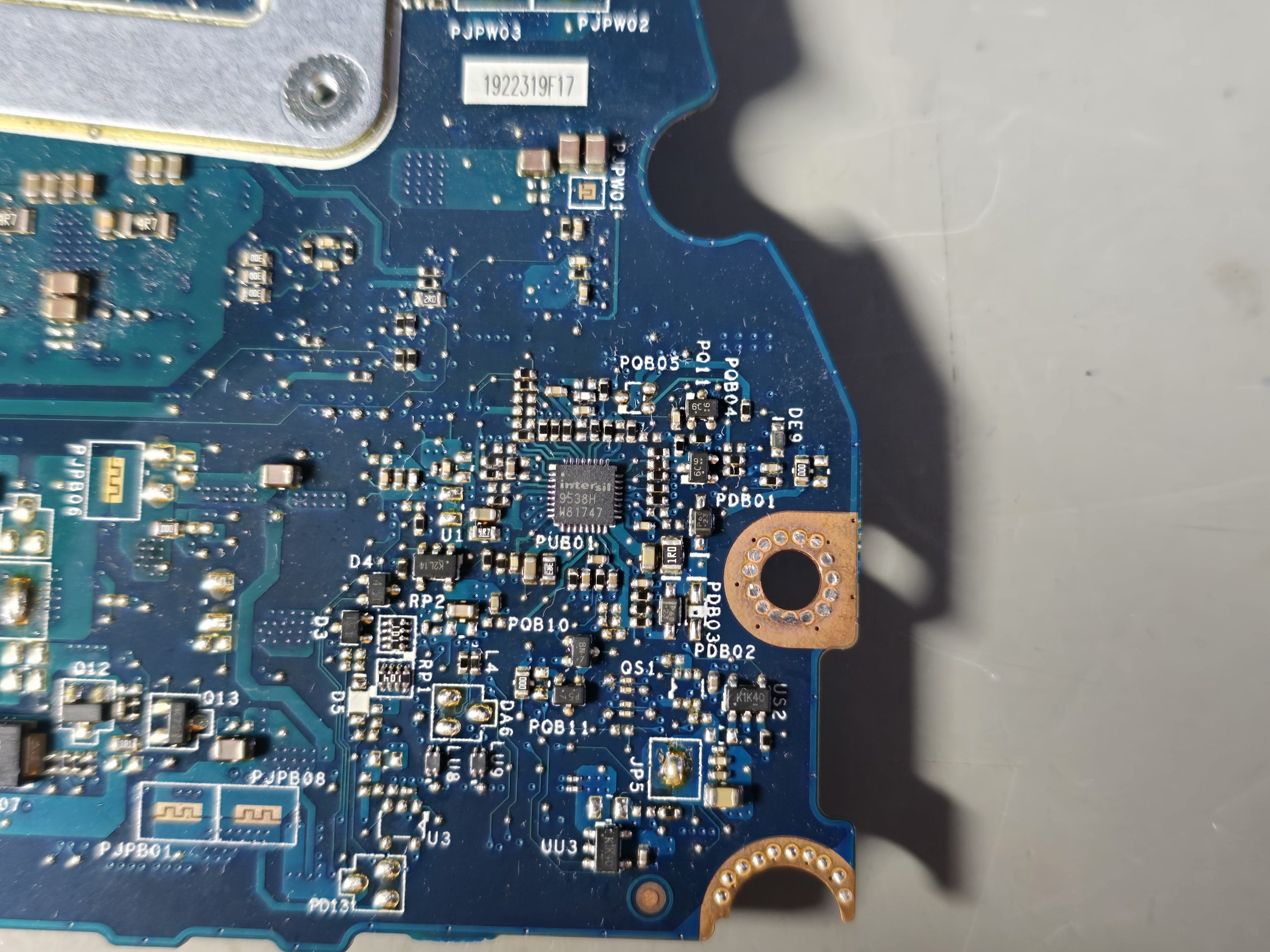

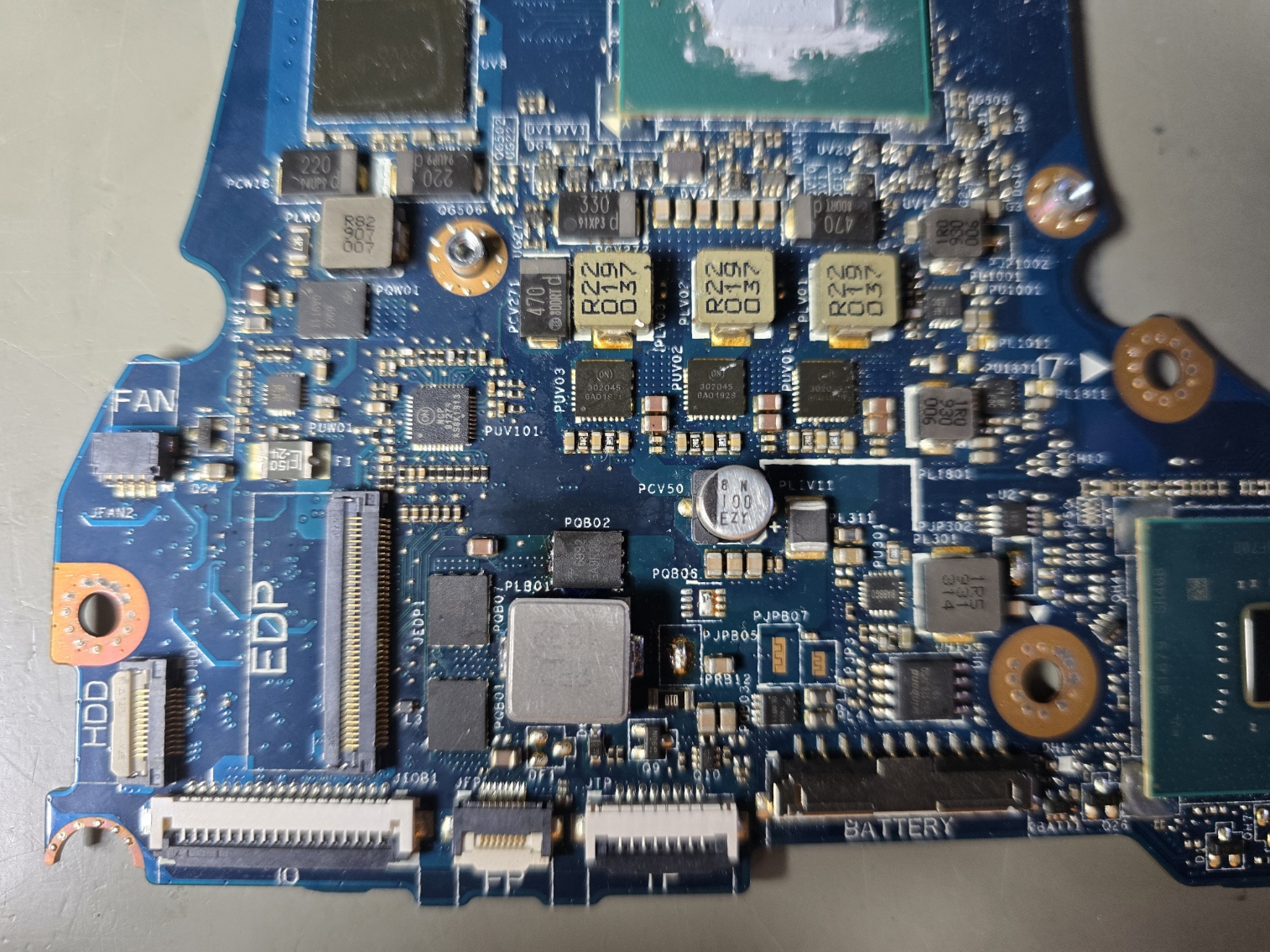

Popatrz na zdjęcia czy coś zobaczysz. Zdjęcie układu ładowania oraz okolice uszkodzonego PQB02.
Oryginalnie PQB02 był AON6962 ja założyłem AON6992, może to jest problemem.

matic napisal/-a:a) Between pin 1 and pin 2 of chip PUB01.

2,49Ω

matic napisal/-a:b) Between pin 1 and pin 3 of chip PUB01.

1.35Ω

matic napisal/-a:c) Between pin 1 and pin 10 of chip PUB01.

14,20MΩ

matic napisal/-a:d) Between pin 3 and pin 16 of chip PUB01.

11,22Ω

matic napisal/-a:e) Between pin 6 and pin 10 of chip PUB01.

0,21Ω

matic napisal/-a:f) Between pin 8 and pin 18 of chip PUB01.

4,88Ω

matic napisal/-a:g) Between pin 14 and pin 15 of chip PUB01.

4,90Ω

matic napisal/-a:h) Between pin 3 of chip PUB01 and any pin of resistor PRB01.

1,77MΩ

matic napisal/-a:i) Between pin 16 of chip PUB01 and any pin of resistor PRB01.

0,28Ω

matic napisal/-a:Is this measurement correct?

Pomyłka, przepraszam. Jest 1,74MΩ

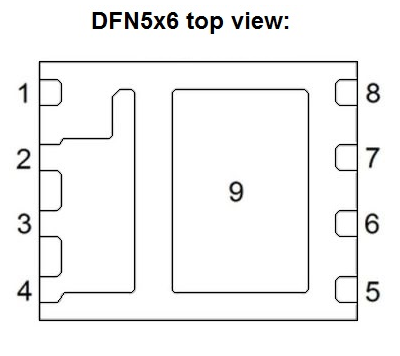

matic napisal/-a:Measure the resistances between listed pins of transistors PQB01, PQB02, PQB07:

PQB01:
- Between pin 1 and pin 4 - 320,16kΩ
- Between pin 1 and pin 9 - 7,74kΩ
- Between pin 4 and pin 9 - 3,55kΩ
- Between pin 5 and pin 8 - 28,72kΩ
- Between pin 5 and pin 9 - 29,72kΩ
- Between pin 8 and pin 9 - 0,17Ω

PQB02
- Between pin 1 and pin 4 - 120,16kΩ
- Between pin 1 and pin 9 - 9,74kΩ
- Between pin 4 and pin 9 - 143,55kΩ
- Between pin 5 and pin 8 - 1,22MΩ
- Between pin 5 and pin 9 - 32,72kΩ
- Between pin 8 and pin 9 - 1,24MΩ

PQB07
- Between pin 1 and pin 4 - 134,16kΩ
- Between pin 1 and pin 9 - 8,90kΩ
- Between pin 4 and pin 9 - 64,55kΩ
- Between pin 5 and pin 8 - 35,20kΩ
- Between pin 5 and pin 9 - 29,72kΩ
- Between pin 8 and pin 9 -0,17Ω

matic napisal/-a:Measure the resistances between listed pins of transistor PQB03:

PQB03:
- Between pin 1 and pin 4 - 8,22MΩ
- Between pin 1 and pin 5 - 8,70MΩ
- Between pin 4 and pin 5 - 17,22MΩ

EDIT:
Niska rezystancja na PQB01 i PQB07 - pomiędzy pin 8 i pin 9.
Wymieniłem oba tranzystory na nowe.
Płyta działa prawidłowo.
Dziękuję Matic za pomoc.
