Re: Re: Dell E5530 la-7902p nie ładuje baterii
Google Adsense [BOT] • 10 Листопада 2022, 15:38
Na razie możesz zostawić zworkę, lub wlutować PU1 (raczej jest dobry).
Czy gdy był uruchomiony program batterymon był podłączony zasilacz?
Bardzo mi się nie podoba napięcie 19,06 na PL1301.
Zdejmij z płyty PQ1304 podłącz baterię i zasilacz, i zmierz jakie w tym przypadku będzie napięcie na PL1301, oraz na n.1, 4, 8 PQ44, PQ45, PQ46.
Zmierz również napięcia na n.1 i 3 PQ2, gdy PQ1304 jest zdjęty.
Czy gdy był uruchomiony program batterymon był podłączony zasilacz?
Bardzo mi się nie podoba napięcie 19,06 na PL1301.
Zdejmij z płyty PQ1304 podłącz baterię i zasilacz, i zmierz jakie w tym przypadku będzie napięcie na PL1301, oraz na n.1, 4, 8 PQ44, PQ45, PQ46.
Zmierz również napięcia na n.1 i 3 PQ2, gdy PQ1304 jest zdjęty.
Ok wymieniłem, wartości wzrosły. Wszystkie są w MΩ.
Uruchomiłem laptopa na baterii. Uruchomiłem program Batterymoon. Podłączyłem ładowarkę, ekran mignął i pojawiło się ładowanie. Po około 3-4 sekundach ekran mignął ponownie i lądowanie zginęło i zgasła dioda na zasilaczu. Powtórzyłem całą operację z uruchomieniem sprzętu zachował się identycznie. Ekran mignie, zasilacz się wyłącza. Na samej ładowarce i na samej baterii (osobno) działa. PQ1304 wygląda OK bo te wartości nadal są w MΩ
Uruchomiłem laptopa na baterii. Uruchomiłem program Batterymoon. Podłączyłem ładowarkę, ekran mignął i pojawiło się ładowanie. Po około 3-4 sekundach ekran mignął ponownie i lądowanie zginęło i zgasła dioda na zasilaczu. Powtórzyłem całą operację z uruchomieniem sprzętu zachował się identycznie. Ekran mignie, zasilacz się wyłącza. Na samej ładowarce i na samej baterii (osobno) działa. PQ1304 wygląda OK bo te wartości nadal są w MΩ
PQ44 ZASILACZ
1 0,18 V
4 0 V
8 0,52 V
PQ45 ZASILACZ
1 0,18 V
4 0 V
8 0 V
PQ1304 ZASILACZ
1 0,52 V
4 0 V
8 19,5 V
PQ44 BATERIA
1 11,28 V
4 10,95 V
8 4 (spada) V
PQ45 BATERIA
1 11,28 V
4 0 V
8 11,28 V
PQ1304 BATERIA
1 3,8 (spada) V
4 0 V
8 11,28 V
rezystancja PQ46 pomiędzy
1-4 około 700 k Ω
1-8 5,6 k Ω
4-8 370 k Ω
Czy masz zasilacz co najmniej 90W?
tak oryginał Dell 19,5V 4,62A
1 0,18 V
4 0 V
8 0,52 V
PQ45 ZASILACZ
1 0,18 V
4 0 V
8 0 V
PQ1304 ZASILACZ
1 0,52 V
4 0 V
8 19,5 V
PQ44 BATERIA
1 11,28 V
4 10,95 V
8 4 (spada) V
PQ45 BATERIA
1 11,28 V
4 0 V
8 11,28 V
PQ1304 BATERIA
1 3,8 (spada) V
4 0 V
8 11,28 V
rezystancja PQ46 pomiędzy
1-4 około 700 k Ω
1-8 5,6 k Ω
4-8 370 k Ω
Czy masz zasilacz co najmniej 90W?
tak oryginał Dell 19,5V 4,62A
PQ46 tylko zasilacz
1 19,4 V
4 18,94 V
8 0 V
PQ46 tylko bateria
1 11,28 V
4 0 V
8 11,28 V
Napięcia po podłączeniu zasilacza na PU1300
2 - 2,64 V
3 - 3,31 V
13 - 3,31 V
17 - 0,52 V
18 - 0,52 V
20 - 0 V
21 - 6,03 V
22 - 19,27 V
24 - 0 V
25 - 5,83 V
27 - 19,47 V
28 - 19,47 V
Zmierz rezystancję do masy PL1301.
Dziwne ale nie mogę precyzyjnie zmierzyć. Raz rośnie raz spada, ale odczyt jest gdzieś około 1,5 - 2,5 M Ω
1 19,4 V
4 18,94 V
8 0 V
PQ46 tylko bateria
1 11,28 V
4 0 V
8 11,28 V
Napięcia po podłączeniu zasilacza na PU1300
2 - 2,64 V
3 - 3,31 V
13 - 3,31 V
17 - 0,52 V
18 - 0,52 V
20 - 0 V
21 - 6,03 V
22 - 19,27 V
24 - 0 V
25 - 5,83 V
27 - 19,47 V
28 - 19,47 V
Zmierz rezystancję do masy PL1301.
Dziwne ale nie mogę precyzyjnie zmierzyć. Raz rośnie raz spada, ale odczyt jest gdzieś około 1,5 - 2,5 M Ω
19,4 V po obu stronach na wyłączonym sprzęcie
Rezystor ma 99,9 Ω.
Podłączyłem inny zasilacz (zamiennik 90W). Na ładowarce i baterii. Działa, pokazuje podłączony, pasek baterii się rusza. Po 15 -20 sekundach jest lekkie przygaszenie ekranu ale nie całkowite wygaszenie tylko troszkę. Wtedy już nie ma ładowania, jakby zasilacz na chwilę przestawał ładować. Po sekundzie może dwóch znów pasek baterii się rusza i mamy komunikat podłączony.
Podkładałem również inne oryginalne zasilacze, kilka sztuk, na każdym zasilacz się zabezpiecza i wyłącza.

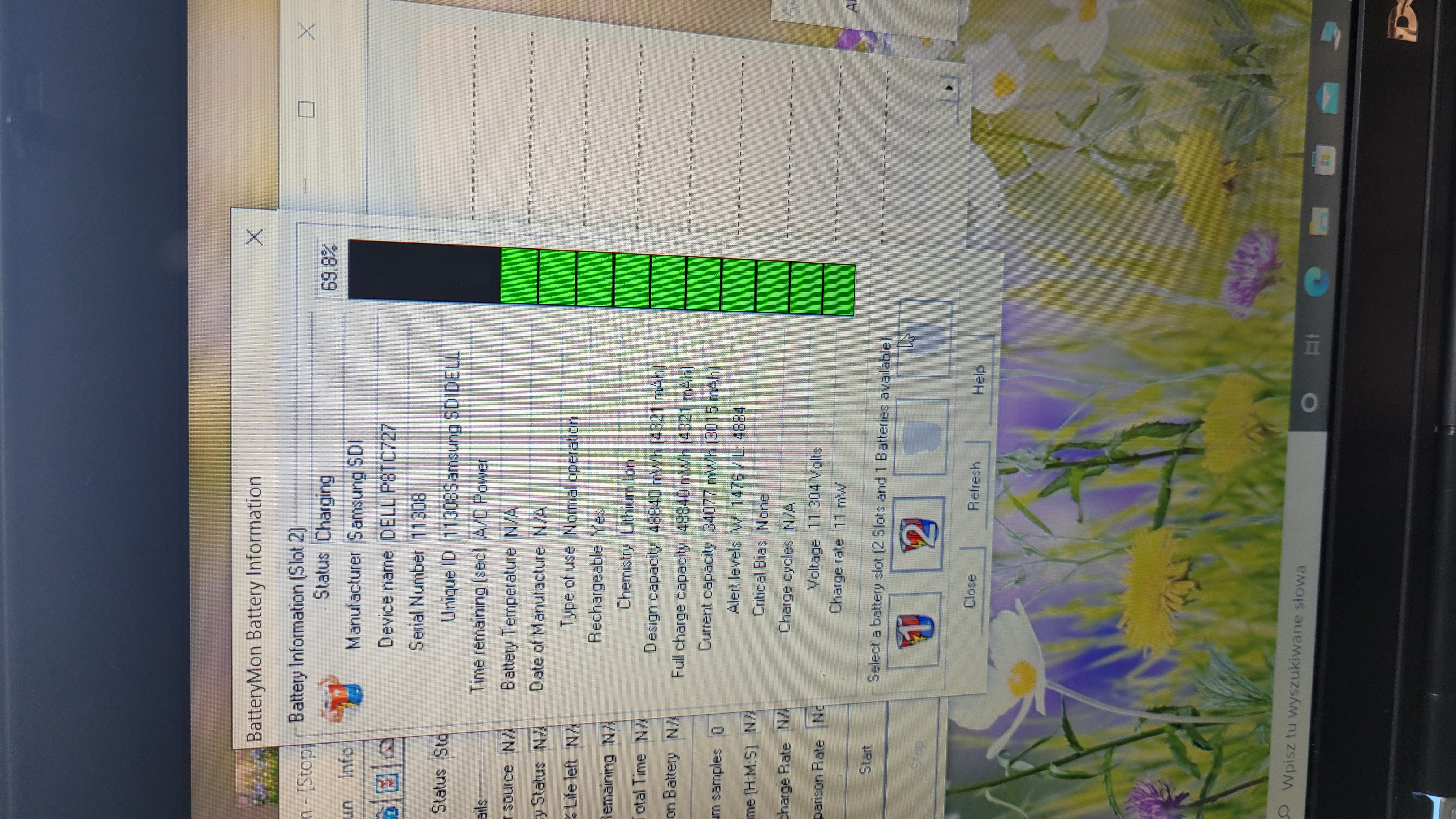

Tutaj zrzut z programu w obu sytuacjach.
Rezystor ma 99,9 Ω.
Podłączyłem inny zasilacz (zamiennik 90W). Na ładowarce i baterii. Działa, pokazuje podłączony, pasek baterii się rusza. Po 15 -20 sekundach jest lekkie przygaszenie ekranu ale nie całkowite wygaszenie tylko troszkę. Wtedy już nie ma ładowania, jakby zasilacz na chwilę przestawał ładować. Po sekundzie może dwóch znów pasek baterii się rusza i mamy komunikat podłączony.
Podkładałem również inne oryginalne zasilacze, kilka sztuk, na każdym zasilacz się zabezpiecza i wyłącza.
Tutaj zrzut z programu w obu sytuacjach.
