DELL E5450 płyta LA-A901P ZAM70 - nie ładuje baterii

PL701 do n1. 196 kOhm
PL701 do n2 47 kOhm
PL701 do n5 770 Ohm
PL701 do n8 187 kOhm

Nadal mam takie samo zdanie

clops35 ha scritto:albo bateria jest niekompatybilna, albo PU700 należy wymienić.

Zamówiłem Już bq24777 idą z Chin. Baterie były podstawiane 2 różne.,nowe oryginalne. Pierwotna bateria spuchła. Może to was na coś naprowadzi jeszcze

Witam, przepraszam za post pod postem ale nie umiałem go inaczej odświeżyć...

Przyszedł układ BQ24777 (PU700) została podmieniona ale efekt jest dokładnie taki sam czyli nie ładuje....

W Bartery Moon widzi normalnie baterię i ją wykrywa poprawnie, natomiast w BIOS baterie uznaje jako nieprawidłową i odcina jej ładowanie. Dodam że jest to druga wymieniona bateria DELL od autoryzowanego dystrybutora.






pytanie czy da się to jakoś obejść aby wymusić ładowanie tej baterii w laptopie z pominięciem detekcji baterii przez bios? lub czy ktoś ma jeszcze jakiś pomysł o co tu biega ?

Zmierz napięcie na wszystkich pinach PU1 podłączony zasilacz i bateria.
Zmierz napięcia na pinach 4, 5 i 6 złącza baterii podłączony zasilacz i bateria, oraz podłączony zasilacz i bateria wyjęta.
Jeśli masz oscyloskop wstaw oscylogramy z przebiegów na n.4 i 5 złącza baterii podłączony zasilacz i bateria.

Witaj, niestety nie dorobiłem się jeszcze oscyloskopu, jest to na mojej liście najbliższych zakupów.

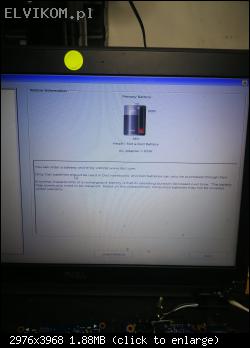

Jeżeli chodzi o ładowanie to ewidentnie bios odcina ładowanie. Pojawia się nawet komunikat przy włączaniu że wykrył baterie której nie rozpoznaje i informuje że ładowanie zostaje odcięte. Czyli tu jest problem ewidentnie z detekcją baterii w biosie. (Właśnie to mnie dziwi że Battery Moon widzi ją poprawnie nawet jej S/N natomiast BIOS jej nie widzi prawidłowo i odcina ładowanie.

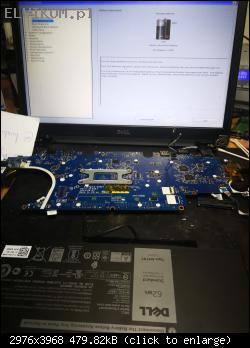

poniżej wklejam 2 zdjęcia wg jakiej numeracji pinów podaję napięcia.

PU1
1. 1,12V
2 0
3. 3,24VV
4 3,24V
5 5,02V
6. 0


bateria pin (bez baterii)
4. 3,3V
5. 3,3V
6. 3,27V
7. 0

bateria pin (z baterią)
4. 3,27V
5. 3,27V
6. 0
7. 0

Czy masz może informację jak doszło do sytuacji że oryginalna bateria przestała się ładować?
Czy było to po jakiejś aktualizacji BIOSu, czy tak samo z siebie, a może bateria już straciła swoje właściwości? Spróbuj się zorientować.
Czy na starej oryginalnej baterii też jest taki komunikat?

kowalcook ha scritto:Pojawia się nawet komunikat przy włączaniu że wykrył baterie której nie rozpoznaje i informuje że ładowanie zostaje odcięte.

Czy na płycie obsadzone są obie kości flash (UC2 i UC3) czy tylko jedna (UC2)? Jeżeli są dwie czy obie programowałeś?
I jeszcze jedno czy na kościach BIOS jest napięcie na n.8 po podłączeniu zasilacza i baterii? (pytam bo na moim schemacie nie ma skąd idzie to napięcie)

pierwotna bateria w tym laptopie spuchła i potem nie pokazuje nic tak jakby nie było komunikacji wogóle z baterią - bateria uszkodzona

Była zamówiona nowa bateria od autoryzowanego dystrybutora części DELL bateria przyszła i pokazał się ten komunikat że nie rozpoznaje baterii, myślałem że to coś nie tak z baterią - efekt, bateria odesłana i przysłali inną na której pojawił się ten sam komunikat - na jednej baterii to można podejrzewać problem z czipem baterii ale na dwóch to już coś chyba nie tak. Zwłaszcza jak wspomniałem w Battery Moon widzi ją poprawnie (masz screeny w postach powyżej,

Jest to wersja płyty tylko z jednym wadem BIOS, odpowiedni wsad brałem z elvikoma o ile pamiętam zamieszczał go matic.- na nim potem robiłem jeszcze aktualizację bios ze strony della na najnowszą wersję - był moment podczas aktualizacji bios że działało ładowanie i zdążyło mi w tym czasie podładować tą baterię na 6% - gdy skończył aktualizację znów ładowanie zostało odcięte - czyli tak jakby bios odcinał to przez soft - wiec niw wiem co odpowiada za komunikację z baterią i w jaki sposób bios rozpoznaje baterie jako swoją - jakie napięcie musi iść i przez jakie wyprowadzenie. - Na pewno da się to z mostkować gdzieś aby "oszukać płytę" - -tylko nie wiem jak tego szukać. To rozwiązałoby pro0blem.


na n.8 w ukłacie UC2 jest 0

wogóle bios przy podłączonym zasilaniu i baterii bez odpalenia płyty pobiera tylko napięcie w milivoltach

najwięcej ma n1 60mV
n2. 47mV
n.5 - 12,7mV
n6 - 16mV

Jeśli masz oryginalny wsad to wrzuć go w edytor HEX i spróbuj w nim znaleźć jakąś frazę ze starej baterii, coś w stylu jak wyświetla się w Battery Moon.
Wpisuj numerki ze starej baterii o ile nie są zamazane (wytarte).
Zakładam że we wsadzie jest coś takiego jak whitelist obsługiwanych baterii i to dlatego podczas aktualizacji zaczęła się ładować bateria (podczas nadpisywania).
Jak Ci się uda coś znaleźć to podmień fragment kodu na ten z nowej baterii.
Jak nie znajdziesz to pozostaje tylko support Della.

niestety jak się okazało podczas kopi starego wsadu źle mi się zgrał oryginalny wsad i zanim się kapnąłem zdążyłem go już nadpisać tym od matica

Myślisz że nie da się oszukać płyty i tego zmostkować na płycie aby nie blokował ładowania ?

kowalcook ha scritto:Myślisz że nie da się oszukać płyty i tego zmostkować na płycie aby nie blokował ładowania ?

Tak szczerze to chyba nie ma takiej możliwości.
Ja bym próbował różnych wsadów i w każdym szukał tej WhiteList być może w którymś znajdziesz. Innych pomysłów nie mam.

//EDIT:
Spróbuj wyczyścić ME Region.
Możesz spróbować przeprogramować MEC 5085, ale nie zgub starego wsadu.

Witam,
problem został rozwiązany, winna okazała się jednak BATERIA!!!
coś mnie tknęło i postanowiłem zaryzykować i zamówiłem baterię zamiennikową do tego modelu aby sprawdzić czy tam też problem wystąpi, po załączeniu zamiennej baterii ładowanie się rozpoczeło normalnie
Niestety klient uparł się że musi byc oryginalna bateria więc mając już pewność uparcie męczyłem baterię. Zadziałała dopiero 4-ta oryginalna bateria jaką dostałem. Nie wiem czy DELL miał jakąś wadliwą partę chipów w tych bateriach czy co.
Niemniej na przyszłość nauczyłem się nie zakładać że jak coś jest oryginalne to musi zadziałać napewno.

Dzięki wszystkim za pomoc i poświęcony czas.
