#1 Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez JarekW • 21 lipca 2022, 15:18
Witam,
Laptop Dell Latitude E5440
Płyta główna: VAW 30 LA-9832P Rev: 1.0
Procesor: Intel i5 - 4300U
Ram: 2 x 4GB PC3L

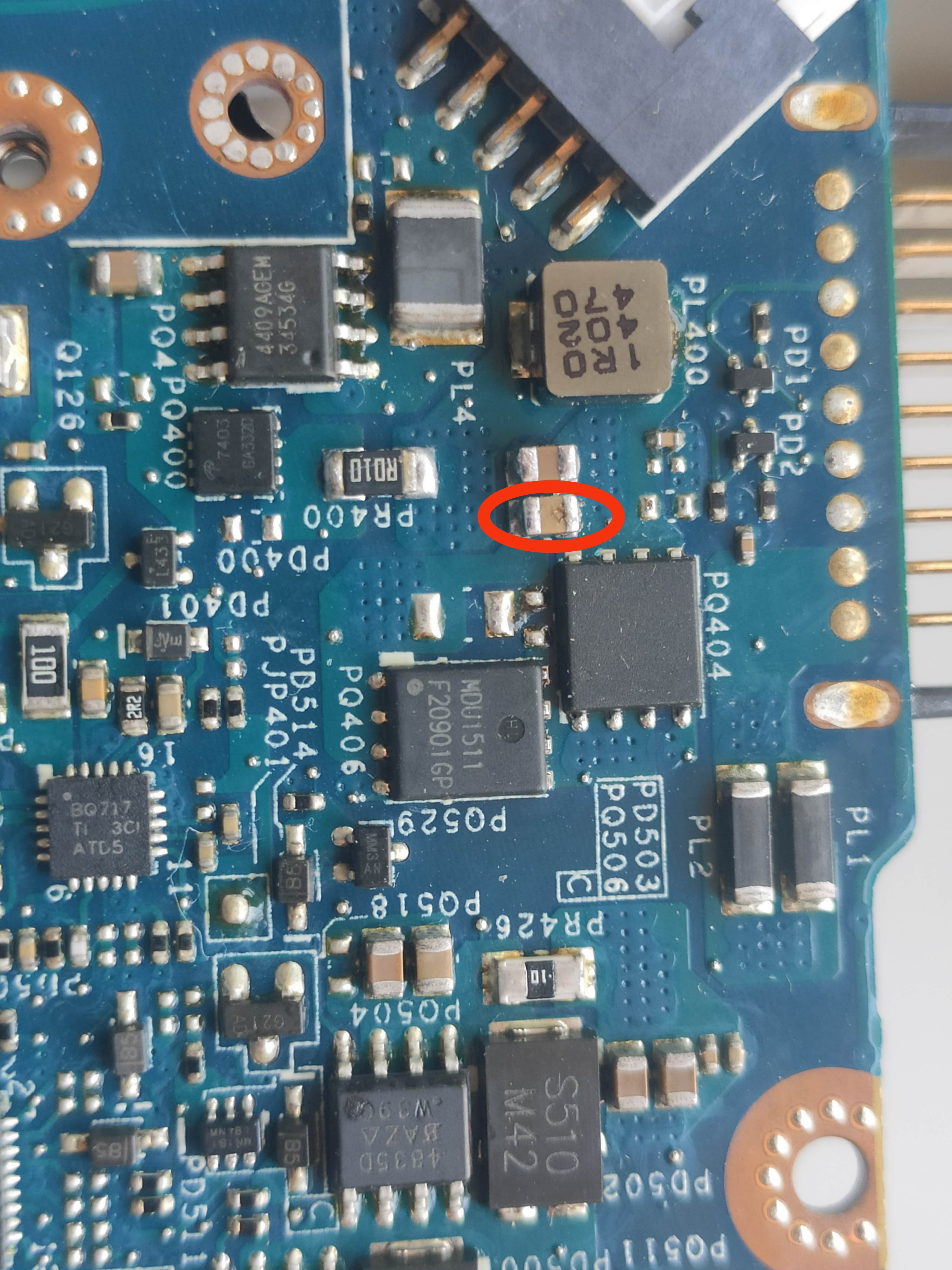

Po podpięciu zasilacza występowało zwarcie, zlokalizowałem uszkodzony element którym był kondensator zaznaczony na zdjęciu.
Po wymianie kondensatora płyta startuje, radiator robi się ciepły, wentylator załącza się.
Brak obrazu na matrycy nie widać żadnego mignięcia podświetlenia, przy podłączeniu do zewnętrznego monitora również brak obrazu.
Bateria podtrzymująca BIOS sprawna, pamięć RAM sprawdzona.

Obrazek

Pomiary na cewkach:
PL401 - 13,5V
PL400 - 19,6V
PL300 - 1,74V
PL150 - 1,05V
PL100 - 1,35V
PL53 - 5,13V
PL52 - 3,34V

Czy można podejrzewać uszkodzony wsad BIOS?

Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez Google Adsense [BOT] • 21 lipca 2022, 15:18

#2 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez ctro • 21 lipca 2022, 16:51
Na wyłączonym komputerze przytrzymaj przycisk D i naciśnij włącznik. Zobacz, czy włączy się test LCD.
Sprawdź, czy po odpięciu baterii głównej oraz bios płyta wykona 3-4 restarty. Jeśli nie, to może być uszkodzony wsad BIOS.
Ogólnie sprawdź, czy włączy się bez baterii BIOS.

Popraw przy okazji w temacie na LA-9832P

#3 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez Vogelek23 • 21 lipca 2022, 16:54
Odłącz od płyty wszystko, co da się odłączyć, pozostawiając jedynie ekran, jeden moduł pamięci RAM i włącznik. Jaki prąd pobiera płyta po włączeniu? Istotne są też wszelkie zmiany prądu od momentu wciśnięcia włącznika do momentu ustabilizowania na konkretnym poziomie.

#4 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez JarekW • 22 lipca 2022, 15:37
Pomiary przy podpiętej matrycy, jednym module RAM, baterii BIOS i włączniku.
17mA - po podpięciu zasilacza
13mA - po 2 sekundach od podpięcia i tak zostaje do momentu uruchomienia
300mA - sekunda od włączenia
510mA - po 2 sekundach od włączenia
590mA - po około 8 sekundach (słychać delikatny piszczący dźwięk)
płyta po kolejnych 5 sekundach wyłącza się (przy wcześniejszych próbach uruchomienia działała dłużej, wentylator się załączał, nic nie grzebałem w między czasie i uruchamiałem ją w takiej samej konfiguracji)

Płyta uruchamia się również bez podłączonej baterii BIOS

#5 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez ctro • 22 lipca 2022, 16:00
Bez baterii bios po prostu uruchamia się i chodzi te 5s, czy wykonuje typowe restarty?

Sprawdź, czy masz 3V na kościach bios, gdy płyta pracuje.

#6 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez JarekW • 22 lipca 2022, 18:36
Bez baterii BIOS płyta uruchamia się i pracuje 20s pobierając w tym czasie 300mA .
Po tym czasie następuje restart i płyta pracuje ciągle nie wyłączając się, pobiera wtedy już 590mA.
Napięcie na obu kościach U1 i U2 pomiar pomiędzy pin 4 i pin 8 - 3,3V

#7 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez matic • 22 lipca 2022, 22:30
- Measure the voltages to ground on pins 1, 4, 8 of transistors PQ4, PQ400.
- Measure the voltage to ground on pin 5 of charger chip PU402.

#8 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez JarekW • 23 lipca 2022, 11:28
PQ4
1 - 19,7V
4 - 9,5V
8 - 19,7V
PQ400
1 - 19,7V
4 - 0V
8 - 19,7V
PU402 - BQ24717
5 - 3,3V

#9 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie  [ROZWIĄZANY] 

przez ctro • 24 lipca 2022, 11:06
Zapisz oryginalny wsad i wgraj sprawny bios z czystym ME.

#10 Re: Dell E5440 LA-9832P Rev: 1.0 - zwarcie

przez JarekW • 29 lipca 2022, 20:49
Wgrany sprawny BIOS z czystym ME załatwiło sprawę ale na odpowiedni trafiłem dopiero za trzecim razem.
Dziękuję za pomoc.
