DELL 7720 - Nie reaguje na przycisk power

Płyta: DA0R09MB6H1 rev. H
PCH: SLJ8C HM77
CPU:SR0CH i5-2450M
GPU: N13P-GT-A2 GT630M
KBC: IT8518E HXA
SPI: 25Q64FV

KBC miał zwarcie więc wstawiłem taki sam z innej płyty głównej.
Bios był przeprogramowany.
Płyta po podłączeniu zasilacza pobiera 7mA i po wciśnięciu przycisku power prąd nie wzrasta.
Brak zwarć na cewkach, na PL4 (+3.3V_ALW) jest 800 Ω.
PU4 napięcia z LDO (+3.3V_RTC_LDO oraz +5V_ALW2) obecne. Napięcie +3.3V_ALW też jest obecne, brak jest natomiast +5V_ALW i całej reszty napięć.
Brak ALW_ON.
SYS_PWR_SW# spada do 0V po wciśnięciu. LID_SW# - 3,3V.
KBC:
3 -3,3V
12-0V Jest to VCORE czy powinno być obecne?
26-3,3V
74-3,3V
Ma ktoś jakiś pomysł?

Cześć.
Zmierz napięcia na n. 1, 19, 20, 21, 22 PU4(TPS51125A).

U mnie jest TPS51225 prawdopodobnie ktoś go wymieniał.
1-0V brak zwarcia
19-0V brak zwarcia
20-0V brak zwarcia
21-0V brak zwarcia
22-4,52V

daro19862 ha scritto:U mnie jest TPS51225 prawdopodobnie ktoś go wymieniał.

[s]1225A=1225[/s]
Zmierz rezystancję pomiędzy n. 1 i 2 PU4, n.2 PU4 i PL1
Sprawdź PL1 czy przewodzi.

//EDIT
Jednak TPS5125 nie jest taka sama co TPS51225A.
Ile pinowy jest ten sterownik?
U Ciebie jest TPS51125? To by się zgadzało.

n. 1 i 2 PU4 od 90k Ω do 110k Ω
n.2 PU4 i PL1 - 26k Ω
TPS51225 ma 24 piny.

daro19862 ha scritto:TPS51225 ma 24 piny.

TPS51225 ma 20 pinów.
TPS51125 ma 24 piny.

Zmierz rezystancję do masy PL1.
Zmierz napięcie na n.3, 4 i 14 PU4.

PL1 20k Ω i rośnie.
PU4:
3-2.00V
4-3,34V
14-3,34V

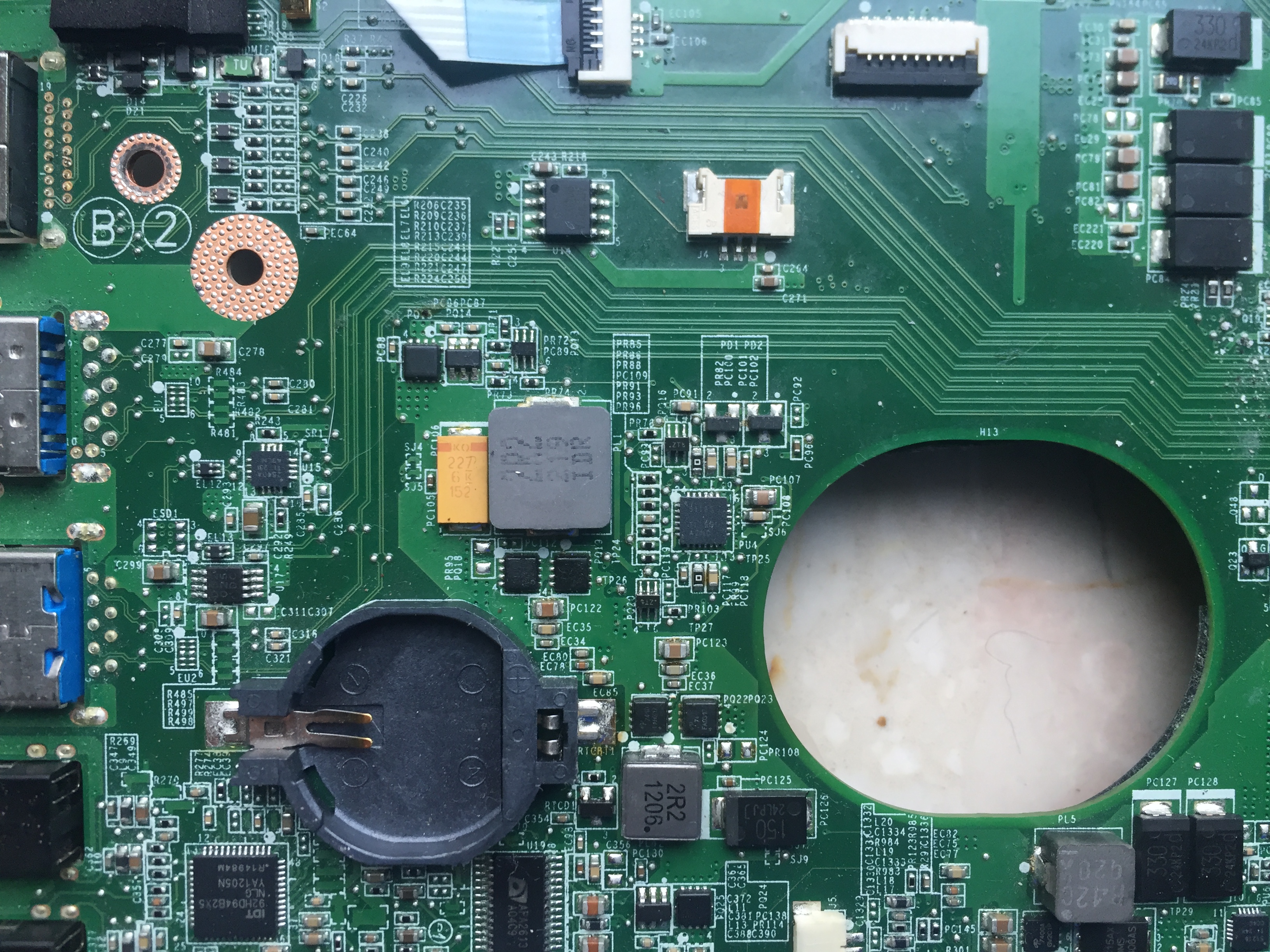

Wstaw wyraźne obrazy okolic PU4, oraz KBC.

Ponawiam pytanie, czy na p.12 KBC powinno być napięcie w trybie S5?

daro19862 ha scritto:Ponawiam pytanie, czy na p.12 KBC powinno być napięcie w trybie S5?

Tak szczerze to nie wiem, ale wiem że powinno być ALW_ON.

Zmierz rezystancję do masy na n.83 KBC.

n.83 KBC - 156k Ω.

Zmierz napięcia na wszystkich pinach PQ16 i Q27.

PQ16
1-0V
2-0V
3-0V
4-0V
5-3,3V
6-3,3V

Q27
1-0V
2-0V
3-5V
4-0V
5-0V
6-0V

Podaj stan wysoki na n.2 PQ16 i sprawdź czy pojawi się napięcie na PL1.
Napięcie 3,2V natężenie 50mA.

Measure the voltages on pins 12, 80, 112 of KBC.
Measure the voltages on pin 125 of the KBC in the following cases:
to the power off
with pressed power on
to the power on.

KBC
12-0V no short to gnd.
80-0,7V and going to 1V
112-0V no short to gnd.
125:
power off - 3,3V
when push button - 0V
when stop push button -3,3V

Replace the bios and remember to save the old one.
Remeasure the voltages on pins 12, 80, 112 of KBC.

I try 3 different BIOS and same voltrage.
12-0V
80-0,7V and going to 1V
112-0V

@edit
Po wymianie KBC laptop reaguje na przycisk power.
Obecne jest napięcie +5V_ALW w trybie S5.
Po wciśnięciu "power" napięcie +5V_ALW przysiada do 1V i laptop się wyłącza pobierając około 0,3A przez chwilę mignie dioda od zabezpieczenia prądowego na zasilaczu ustawionym na 5A.
Brak zwarcia na +5V_SUS, +5V_RUN, +1.8V_RUN.
PL3 - 21 Ω

Measure voltage and resistance to ground on all the coils.

PQ46 był uszkodzony, nie miał zwarcia ale z pomiarów odbiegał od reszty po wymianie laptop się uruchamia.
Nie działa identyfikacja zasilacza oraz laptop nie wykrywa barerii.
SMBCLK0 oraz SMBDAT0 ma 50 Ω po wylutowaniu KBC rezystancja jest prawidłowa, muszę wymienić kbc jeszcze raz.
