#1 Dell 5567 i3 7100u martwy

przez marcin223344 • 12 sierpnia 2017, 20:05
Witam. Laptop Dell 5567 i3-7100u, ledwo 2-miesięczny, ale gwarancja przepadła, gdyż właściciel na własną ręką wymienił dysk na ssd.
Płyta główna LA-D802P - schematu brak.

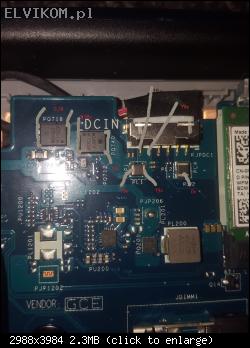

Laptop nie reaguje na przycisk power, trafił do mnie z pęknietym gniazdem dc. Po wymianie gniazda sytuacja nie uległa poprawie. Wstępne pomiary napięcia na gnieżdzie 19V, pierwsze dwa tranzystory kluczujace:
pq740: n.1-4 = 19V, n.5-8 = 0.18V
pq718: n.1-8 = 0.18V
Brak 3V i 5V, brak napięć ladowania baterii, zasilacz oryginalny Dell (nie serwisowy) ale dioda nie wykazuje zwarcia, świeci się normalnie.

Prosze zerknąc na zdjęcie z opisem. Podejrzewam uszkodzony tranzystor pq740, gdyż gniazdo było fizycznie uszkodzone.
Proszę o dalsze instrukcje i wskazówki co do pomiarów.
Dziękuję.

Obrazek

Re: Dell 5567 i3 7100u martwy

przez Google Adsense [BOT] • 12 sierpnia 2017, 20:05

#3 Re: Dell 5567 i3 7100u martwy

przez marcin223344 • 13 sierpnia 2017, 17:26
Obrazek

I739 hrz kropka przepalony?? Co to za uklad?

#4 Re: Dell 5567 i3 7100u martwy

przez farmer • 13 sierpnia 2017, 18:27
ISL88739, układ ewidentnie do wymiany.

#5 Re: Dell 5567 i3 7100u martwy

przez marcin223344 • 12 maja 2018, 11:15
Witam Laptop po wymianie ISL88739 oraz wgraniu nowego biosu działał 8 miesiecy
Obecnie znowu zmarł:(
Dioda zaisilacza przygasa na zasilaczu serwisowym to samo ewidentne zwarcie...
Inspekcja wizualna sugerowała uszkodzony SY8286BRAC (AWV6NJ) delikatnie zwęglony.
Rezystencja głównj gałezi oraz cewki 3,3 ponizej 1omh
Próba zwarciowa wykazała grzejący sie właśnie AWV6NJ
czy układy AWV6XX mozna zastąpić AWV5XX bo tylko takie widze w sprzedaży...
Dziękuje za pomoc

Obrazek
Obrazek

#6 Re: Dell 5567 i3 7100u martwy

przez matic • 12 maja 2018, 12:05
marcin223344 napisał(a):czy układy AWV6XX mozna zastąpić AWV5XX bo tylko takie widze w sprzedaży...
Yes, it can. AWV5 and AWV6 are the same chips -> SY8286BRAC.

#7 Re: Dell 5567 i3 7100u martwy

przez Vogelek23 • 12 maja 2018, 12:08
marcin223344 napisał(a):Rezystencja głównj gałezi oraz cewki 3,3 ponizej 1omh
Próba zwarciowa wykazała grzejący sie właśnie AWV6NJ
Dla pewności odlutuj cewkę PL100 i zmierz rezystancje do masy na obu jej padach na płycie - jeśli rezystancja 1Ω występuje po stronie układu PU100, to jest on do wymiany. Jeśli po drugiej stronie, zrób próbę zwarciową na tym padzie cewki. Generalnie nie wykonuje się prób zwarciowych na cewkach przetwornic, które są fizycznie podłączone do ich kontrolerów SMPS.

#8 Re: Dell 5567 i3 7100u martwy

przez marcin223344 • 14 maja 2018, 12:16
Witam...
Ściągnąłem cewkę PL100 oraz układ SY8286BRAC (PU 100) - układ był do wymiany, dół cały zwęglony ale zwarcię dalej wystepuje po drugiej stronie, rezystancja 0,9 ohm, po stronie układu PU100 oraz za 2 tranzystorem kluczujacym rezystancja wróciła do normy.
Zrobiłem ponownie próbę zwarciową na lewym padzie tym zwartym cewki PL100, doszedłem do 2.5A i nic się nie grzeje...
Rezystancje z innych cewek są chyba ok:
PL700 (przy chargerze) 18Mohm
PL101 ( 5V) 1Kohm
PL301 (tu nie wiem czy ok, cewka chyba od grafiki cpu) rezystancja 2.2 ohm
PL603 przy cpu 17ohm
PL605 przy cpu 17ohm
PL200 przy ddr4 ram 550Ohm

Czy dalej mam zwiekszać prąd? Zasilacz mam do max 5A.

Obrazek

#9 Re: Dell 5567 i3 7100u martwy

przez Vogelek23 • 14 maja 2018, 12:26
marcin223344 napisał(a):Czy dalej mam zwiekszać prąd?
Tak. Najpierw jednak sprawdź, jaki spadek napięcia przy prądzie maksymalnym masz na przewodach, którymi robisz próbę zwarciową (po prostu zewrzyj oba końce przewodów i odczytaj napięcie z woltomierza zasilacza przy tych 5A).

#10 Re: Dell 5567 i3 7100u martwy

przez marcin223344 • 16 maja 2018, 11:03
Witam
Do 4 amp nie grzeje się nic przy 4 amperach lekko grzeje się grafika cpu , przy 5 Amp grafika cpu grzeje się dość mocno izopopanol odparowywuje dość szybko...
Czy wiec na 100% SR2ZU do wymiany????
Jeżeli tak czy opłaca się to wogóle robić ??
Używana płyta 120 dolarów od chinczyków.....

#11 Re: Dell 5567 i3 7100u martwy

przez Vogelek23 • 16 maja 2018, 12:20
marcin223344 napisał(a):przy 5 Amp grafika cpu
Jeśli masz na myśli ten mniejszy rdzeń hybrydowego CPU (zaznaczony na obrazku poniżej), to jest to kontroler PCH.

Obrazek

marcin223344 napisał(a):izopopanol odparowywuje dość szybko
Dużo skuteczniejsze i szybsze od izopropanolu jest sprężone powietrze (zastosowanie: patrz dział SZKOLENIA).

marcin223344 napisał(a):Czy wiec na 100% SR2ZU do wymiany????
W zasadzie TAK.

marcin223344 napisał(a):Jeżeli tak czy opłaca się to wogóle robić ??
To zależy od Twoich umiejętności oraz dostępności i ceny układu.

#12 Re: Dell 5567 i3 7100u martwy

przez marcin223344 • 16 maja 2018, 12:35
Tak, grzeje się dokładnie to, co zaznaczyłeś - kontroler PCH na hybrydzie.
Czyli mam szukać nowej płyty?

#13 Re: Dell 5567 i3 7100u martwy

przez Vogelek23 • 16 maja 2018, 12:46
marcin223344 napisał(a):Czyli mam szukać nowej płyty?
Jak napisałem wyżej - wszystko zależy od Twoich umiejętności (w lutowaniu takich układów BGA) oraz dostępności i ceny układu. Na pewno wygodniej jest wymienić całą płytę.
