Dell 5548 Compal LA-B016p problem z przetwornicą 3/5V

Cześć

Dell Inspiron 15-5548
Płyta Compal LA-B016p rev. 1.0

Płyta uległa uszkodzeniu podczas wymiany palmrestu. Ktoś nie wkleił folii zabezpieczającej pod płytę i nastąpiło zwarcie na linii 5V. Wszystkie uszkodzone elementy zastąpiłem sprawnymi, PU100 wlutowałem nową sztukę, ale zamiast TPS51285B dałem TPS51275C (taki miałem pod ręką, wyprowadzenia są między nimi identyczne).

Aktualnie sytuacja wygląda następująco:
Rozlutowane zwory PJP100, PJP101, PJP102, PJP103, wylutowana hybryda.

Brak napięć +3VALWP i +5VALWP.

Napięcia na PU100:
VREG3 - 3.3V
VREG5 - 5.01V
EN1, EN2 - 2.14V
VBST1, VBST2 - ~4.65V

Dziękuję z góry za wskazówki.

Cześć zmierz napięcia na wszystkich wyprowadzeniach PU100.

PU100:

1. 0.24V
2. 0.01V
3. 3.3V
4. 0V
5. 0.23V
6. 2.18V
7. 0V
8. 0V
9. 4.73V
10. 0V
11. 0V
12. 12.28V
13. 5.02V
14. 0V
15. 0V
16. 0V
17. 4.74V
18. 0V
19. 0V
20. 2.17V

Zmierz rezystancję pomiędzy n.2 PU100 i PL101, oraz pomiędzy n.4 PU100 i PL100.
Zmierz rezystancję do masy PL100 i PL101 (zworki PJP100, PJP101, PJP102, PJP103 pozostaw rozlutowane).

//EDIT
Zmierz jeszcze rezystancję pomiędzy n.14 PU100 i PL101.

pomiędzy n.2 PU100 i PL101 - 90kΩ i rośnie
pomiędzy n.4 PU100 i PL100 - 80kΩ i rośnie
pomiędzy n.14 PU100 i PL101 - 0Ω
PL100 - MΩ
PL101 - MΩ

clops35 ha scritto://EDIT
Zmierz jeszcze rezystancję pomiędzy n.14 PU100 i PL101.

Zmierz rezystancję do masy n.2 i 4 PU100.

wojtas87 ha scritto:pomiędzy n.14 PU100 i PL101 - 0Ω

Pełne zwarcie, czy OL?

n2. - 60kΩ i rośnie
n4. - 80kΩ i rośnie

pomiędzy n.14 PU100 i PL101 - 0Ω (pełne zwarcie zgodnie z zapisem 0Ω)

Czy na n.6 PU100 zmienia się napięcie w chwili wciśnięcia włącznika?
Jaki prąd pobiera płyta?

Na n.6 PU100 nie zmienia się napięcie kiedy wciskam włącznik.

Płyta pobiera cały czas 10mA.

Podaj z zasilacza serwisowego 3V na n.6 zobacz czy przetwornica wygeneruje napięcia.

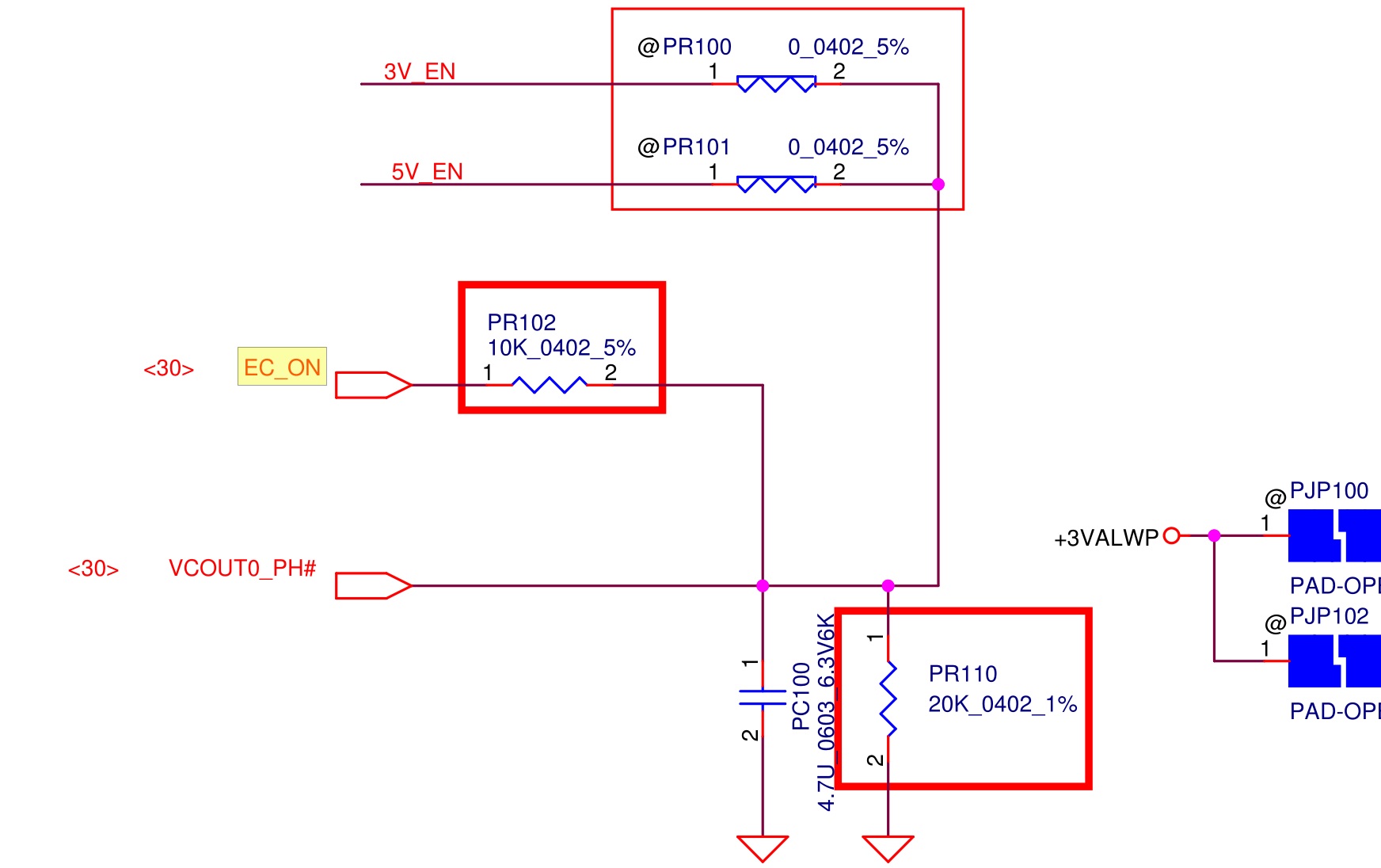

Nie ma to najmniejszego sensu, ponieważ sygnały 3V_EN i 5V_EN są generowane na podstawie dzielnika napięcia:



Po przeliczeniu 3V_EN i 5V_EN powinny wynosić 2.2V przy EC_ON 3.3V, także u mnie jest w normie.

wojtas87 ha scritto:Nie ma to najmniejszego sensu,

Ma sens

wojtas87 ha scritto:sygnały 3V_EN i 5V_EN są generowane na podstawie dzielnika napięcia

Wiem o tym bardzo dobrze
Jaką masz pewność że sterownik nie potrzebuje stanu wysokiego do włączenia kanałów?
Pamiętaj że nie użyłeś TPS51285B tylko coś podobnego o takich samych wyprowadzeniach, nie koniecznie parametrach.
Inaczej nie sprawdzisz czy przetwornica startuje.

OK, podałem 3.3V na n.6 Pu100 i jest bez najmniejszych zmian. Napięcie na PL100 ani drgnie.

Ta przetwornica nie zadziała.

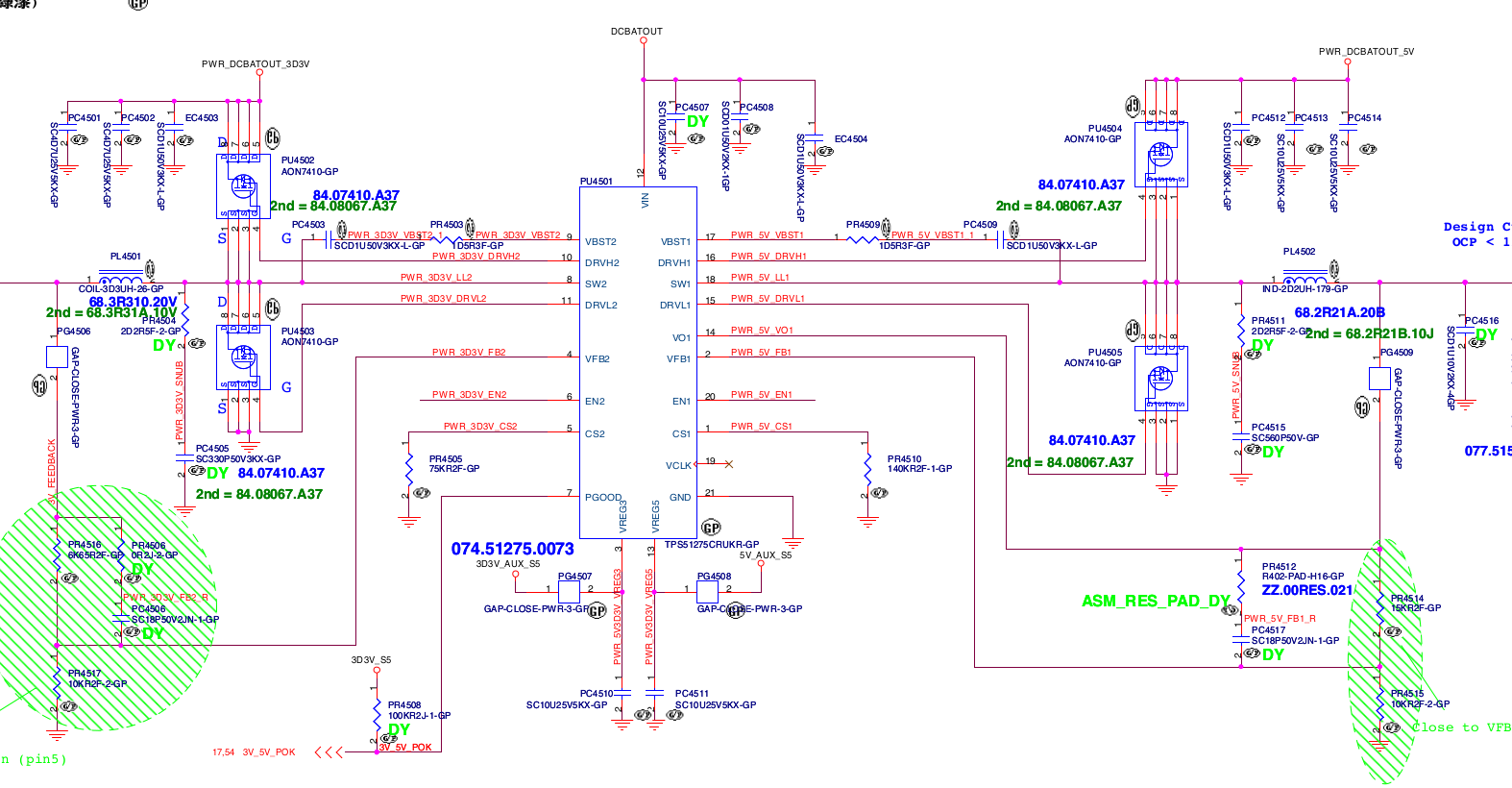

TPS51275C jest w lenovo yoga 500 według SM: 14292-1 r.1.0 napięcie które uruchamia przetwornicę to 3.26V.
Inaczej to jest rozwiązane.
Musisz użyć TPS51285B nie da rady inaczej.

Widzę, że oryginalnie siedział układ 3H= czyli RT6585B.... Na jakich płytach to mogło być montowane?

Na pewno na:
LA-D993P (Dell insp. 7567)
LA-C361 (Dell XPS 9550)

Spójrz na to link

TPS51225C podstawiałem dzisiaj, ale bez skutku.

------------------------------------------------------------------------------------------------------
Sprawa wygląda następująco:
Miałem gdzieś zdezelowaną płytę la-b015p, wlutowałem do niej PU100 TPS51225C i pojawiły się napięcia 3.3V oraz 5V. Pomyślałem, że może pod napięciem któryś z elementów przetwornicy szwankuje, więc przełożyłem wszystkie drobne elementy wokół PU100 do płyty z tematu i... nadal to samo. Istnieje boardview do la-b016p?

wojtas87 ha scritto: Istnieje boardview do la-b016p?

Nie.

Chyba wiem o co chodzi.
Przetwornica nie wystartuje jeżeli zworka PJP100 i PJP102 będą otwarte.
PGOOD zasilane jest napięciem +3VALW po rezystorze PR115 a to napięcie jest dopiero za zworkami.
Bez PGOOD nie wystartuje.
Zamknij zworki i sprawdź.

//EDIT
Jeżeli nie wystartuje podaj stan wysoki na n.7 PU100.
Jeżeli stan wysoki zostanie ściągnięty do masy może to oznaczać problem z KBC.

Właśnie nie. Żeby wygenerować sygnał PGOOD musi pojawić się najpierw napięcie +3VALWP.

Na tej zdezelowanej la-b015p też mam rozlutowane zworki, ponieważ nie wiem czy za nimi coś nie jest uszkodzone.

Generalnie PU100 i jej okolica na la-b015p i la-b016p są identyczne. Już zgłupiałem i przełożyłem jeszcze raz wszystkie elementy przetwornicy 3/5V do b015p i ruszyła bez problemu. Przełożyłem znów do b016p, nad którą pracuję i nie działa. WTF? Może być gdzieś przerwa w laminacie?

wojtas87 ha scritto:Właśnie nie. Żeby wygenerować sygnał PGOOD musi pojawić się najpierw napięcie +3VALWP.

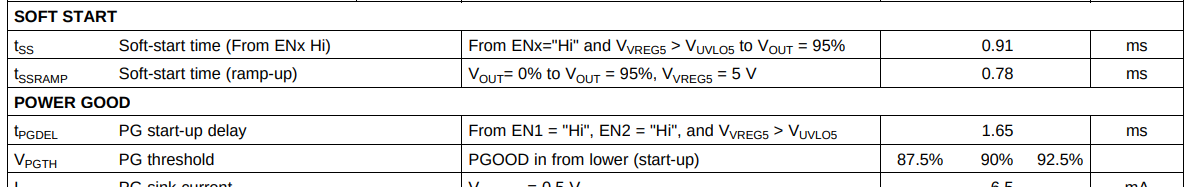

To odbywa się w bardzo krótkim czasie (ms) multimetr nie ma szans zarejestrować, możesz zmierzyć oscyloskopem.

Wszystko odbywa się w czasie poniżej 1/100 sekundy.

Trochę głupie pytanie, ale czy dochodzi napięcie na n.5 kluczy PQ101 i PQ103?
