#1 Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez matixxxx66 27 stycznia 2023, 21:43
Witam Laptop
dell 5370
Armani13 REv:A00
kbc Microschip mec1416
Procesor i3 - 8 TH

Laptop działa normalnie
-Gdy jest odpięta bateria to na zasilaczu działa
-Na samej baterii działa
Problem jest gdy podpinam zasilacz Wtedy włącza się zabezpieczanie w
zasilaczu i się wyłącza
Na cewkach oporności wydają się Ok
Mosfery sprawne
Gdzie szukać / Od czego zacząć

Re: Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez Google Adsense [BOT] 27 stycznia 2023, 21:43

#2 Re: Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez matic 30 stycznia 2023, 12:07
matixxxx66 napisał(a):Problem jest gdy podpinam zasilacz Wtedy włącza się zabezpieczanie w
zasilaczu i się wyłącza
Hello!
Are you talking about the classic charger, or the USB type-C power supply?
Does the same thing happen on both?

#3 Re: Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez Vogelek23 30 stycznia 2023, 13:47
Sprawdź, czy którykolwiek z tranzystorów PQ7700, PQ7701 lub PQ7703 nie ma zwarcia złącza D-S.

#4 Re: Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez matixxxx66 1 lutego 2023, 17:24

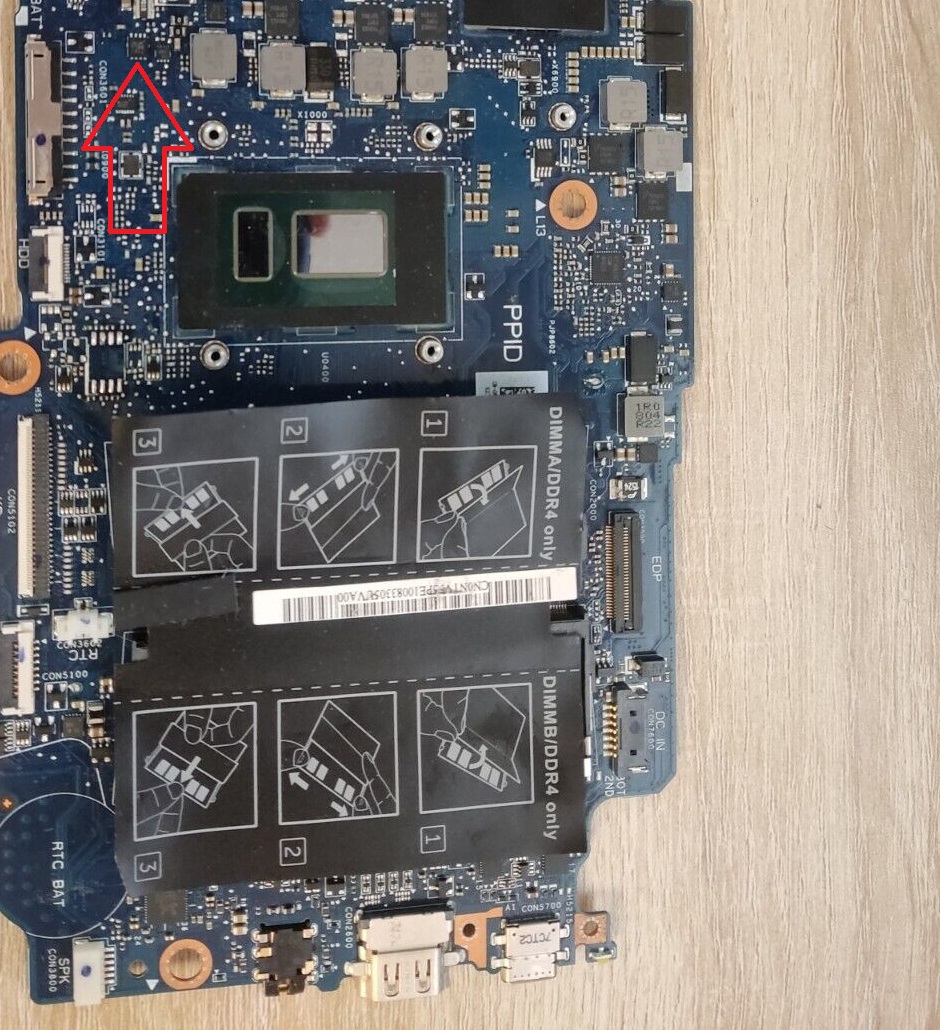

Żaden mosfet nie pokazuje zwarcia Ale Mosfet koło baterii gotuje się powyżej 100 C Widać ze ktoś go już wymieniał i nie wiem jaki powinien dokładnie być o ile sie nie mylę jest to PQ7701

Obrazek

#5 Re: Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez clops35 1 lutego 2023, 20:13
Cześć,
faktycznie jest to PQ7701 i według schematu to SI7121DN-T1-GE3.
Datasheet w załączniku.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#6 Re: Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez matic 1 lutego 2023, 20:14
matixxxx66 napisał(a):Widać ze ktoś go już wymieniał i nie wiem jaki powinien dokładnie być o ile sie nie mylę jest to PQ7701
Yes, it's PQ7701.
It should be P-channel MOS-FET Si7121DN. Datasheet at the attachment.
Check, if someone hasn't replaced it with the N-channel one.

By the way, the BIOS chip is also missing in your picture.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#7 Re: Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez matixxxx66 6 lutego 2023, 18:31
Po wymianie mosfetu problem dalej występuje .Po połączniu ładowarki do laptopa z akumulatorem to na wyjściu baterii jest ładowanie 19 V.( czyli na wyłączonym laptopie jest ok ) Ale gdy naciśnie sie power ładowarka się wyłącza Na termowizji widać ja na sekune świeca się PQ7700, PQ7701 PQ7703

Co do układu bios na zdjęciu nie widać ale to zdjęcie było poglądowe

#8 Re: Dell 5370 Problem z ładowanie baterii odcina zasilacz


przez clops35 6 lutego 2023, 19:20
Wstaw zdjęcie tego mosfeta po wlutowaniu.
