#1 DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da kowalcook • 15 ottobre 2020, 18:07
Witam, jak w temacie Laptop podnosi zasilanie ale nic więcej nie działa

Grzał się lekko KBC został wymieniony na nowy

napięcia 3 i 5V obecne na dławikach
Przeprogramowałem bios i wsad KBC jak również programowałem sam układ KBC

zaobserwowałem że na kość bios idzie tylko 0,8V

skłaniam się do podmiany mostka ale wolałbym przed tą czynnością najpierw się z wami skonsultować, może ktoś doradzi mi jakiś krok jeszcze zanim zacznę się bawić w BGA

prośba o podpowiedź

Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da Google Adsense [BOT] • 15 ottobre 2020, 18:07

#2 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da matic • 15 ottobre 2020, 19:28
Hello!

Measure the voltages to ground on all pins of transistor PQ902.
Transistor PQ902 pin conunt:
Immagine

Measure the voltages to ground on pins 2, 6, 14, 16, 27, 32, 37, 67, 77, 78, 100, 101, 110, 112, 115, 122, 123, 124, 127 of KBC chip.
Measure the voltages to ground on pins 106, 114 of KBC chip in the following cases:
a) Power button released.
b) Power button pressed.

#3 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da kowalcook • 16 ottobre 2020, 11:51
Cześć @matic,

PQ902
1. 19,37V
2. 3,48V
3. 19,37V

KBC
2. - 0
6. - 0
14. - 0
16. - 0,09V
27. - 0
32. - 0
37. - 3,35V
67. - 3,37V
77. - 3,37V
78. - 3,37V
100. - 0
101. - 0
110. - 3,27V
112. - 3,37V
115. - 3,37V
122. - 0,31V
123. - 0
124. - 1,85V
127. - 0



106 (rel) 0, (press) 3,35V
114 (rel) 3,34V, (press) 0,44V

#4 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da matic • 16 ottobre 2020, 21:07
Measure the resistances to ground on pins 1, 3 of transistor PQ901.

PQ901 pin count is as on the picture in post "2".

#5 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da kowalcook • 17 ottobre 2020, 10:47
Pq901
1. 110k ohm
2.14.6k ohm
3. 7.7k ohm

#6 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da matic • 17 ottobre 2020, 14:55
Measure the voltages to ground on both pins os resistor PR902.

#7 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da kowalcook • 18 ottobre 2020, 16:04

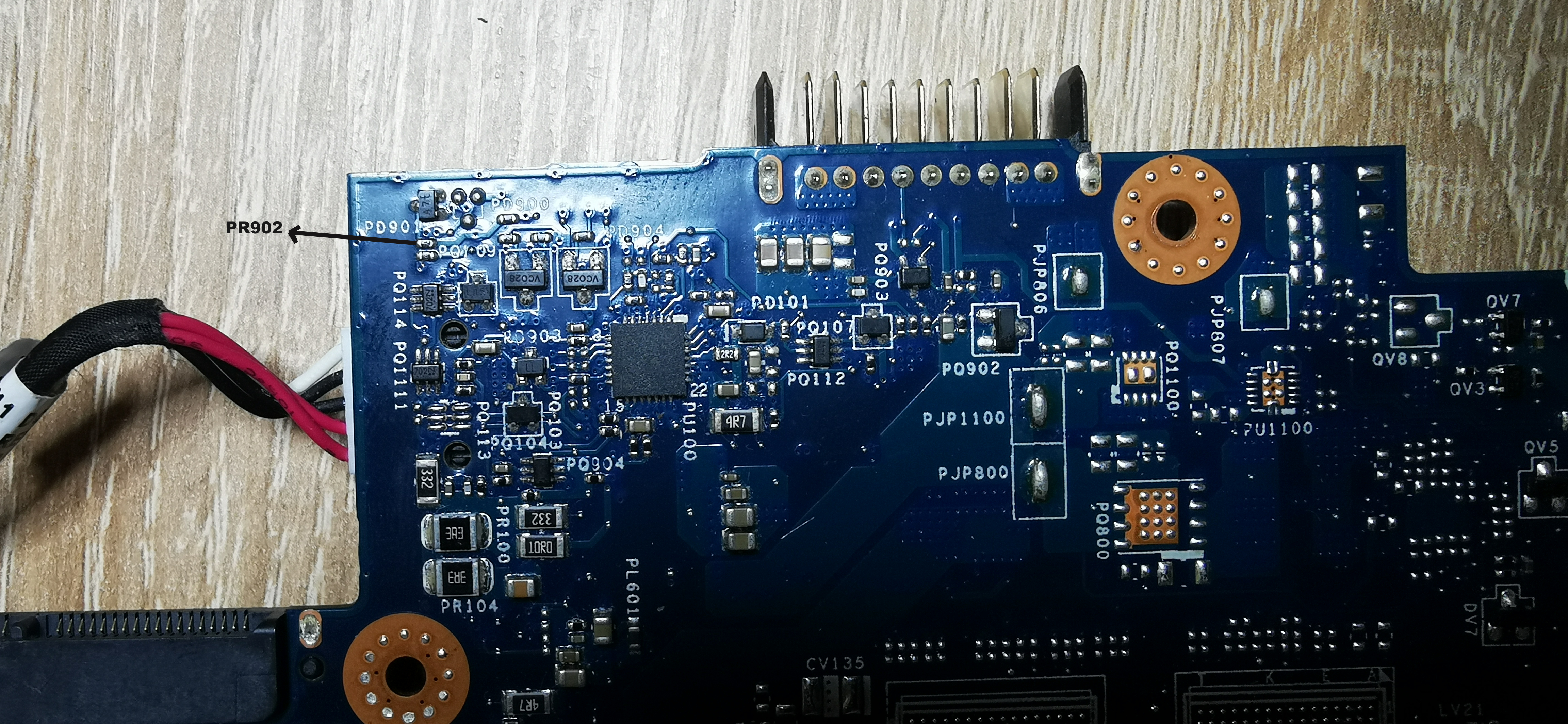

Jeżeli dobrze wyczytałem schemat to na PR902 jest kondensator 2,2K Ohm i ma napięcia

PR902
1. - 3.25V
2. - 3,37V

Immagine

#8 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da matic • 18 ottobre 2020, 16:11
kowalcook ha scritto:KBC
16.- 0.09V
Is this measurement correct?

#9 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da kowalcook • 18 ottobre 2020, 16:50
KBC
p16 3,30V

wykonałem ponownie pomiar

mój błąd, przepraszam. Poprzednio zwierało mi igłę pomiarową z n15 i dawało błędny odczyt 0,09V . Poprawny odczyt to. 3,30V

#10 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da matic • 18 ottobre 2020, 21:13
kowalcook ha scritto:106 (rel) 0, (press) 3.35V
Are this two measurements correct (check that the measurements are not interchanged)?

#11 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da kowalcook • 18 ottobre 2020, 21:35
Mam tą płytę główną w domu, a więc mogę mierzyć od razu.

W tłumaczeniu twojego pytania wkradł się błąd i źle zrozumiałem

więc napisze jeszcze raz

KBC
p106.
gdy laptop jest podłączony do zasilacza, ale nie uruchomione zasilanie z włącznika, pomiar jest 0V
gdy laptop jest podłączony do zasilacza i zasilanie jest uruchomione (pali się dioda po włączeniu) napięcie jest 3,37V
gdy przytrzymuję przycisk włącznika i go trzymam wciśnięty, pomiar spada do 0V

#12 Re: DELL 17R - LA-9102P - zasilanie się podnosi ale nic więcej

da matic • 21 ottobre 2020, 08:34
Measure the power consumption (in mA) of the board before and after pressing to the power button.
