Brak ładowania Belinea O.BOOK 1.1

Trafił mi się "pacjent" i liczę, że będziecie potrafili pomóc w naprawie.
Szybkie fakty:
- laptop działa na baterii,
- nie działa na zasilaczu, bateria się nie ładuje,
- zasilacz sprawny ,
- dioda na zasilaczu zaczyna szybko migać po podczepieniu do laptopa.

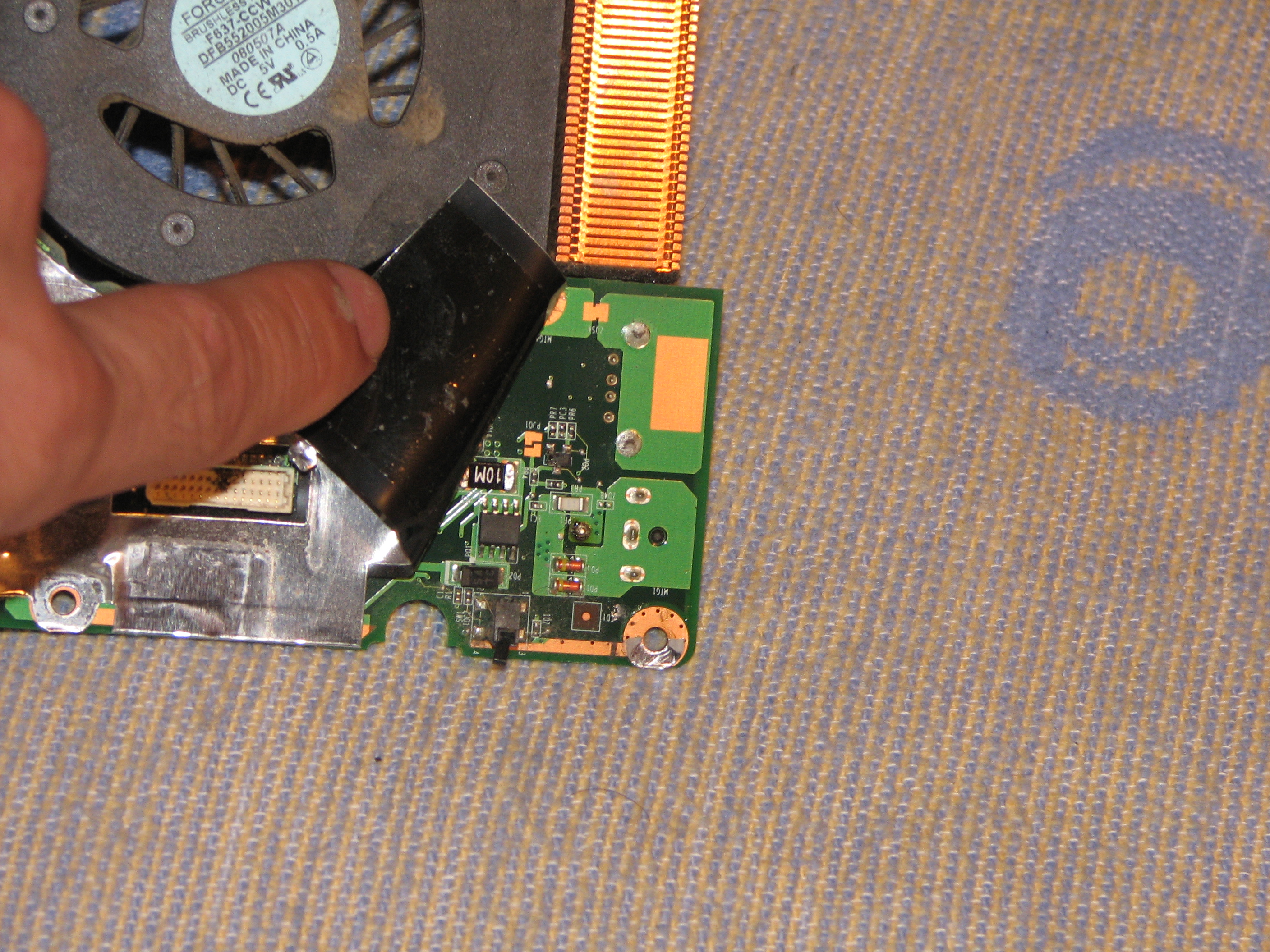

Laptop został rozebrany na części. Na płycie głównej w miejscu mocowania gniazda zasilania widać, że lut nie wygląda zdrowo


Jesteście w stanie poradzić, jak się zabrać do naprawy?
Czy to uszkodzenie widoczne na fotce to jajko czy kura? (znaczy skutek czy przyczyna)

Ewidentnie masz zwarcie na płycie.

Kłania się dział szkolenia, tam masz informacje o tym co masz do zrobienia.

Fakt z pinem gniazda bezsporny wymaga sprawdzenia bo być może tam jest zwarcie.

Najpierw trzeba wylutować gniazdo i dokładnie oczyścić.
Następnie do wyskrobania i wyczyszczenia przypalony laminat.
Po tych czynnościach można pomierzyć gniazdo jak i płytę na okoliczność zwarcia, w przypadku prawidłowych pomiarów wlutowujemy gniazdo.

Uszkodzony PQ2.

michal9411 napisał(a):Uszkodzony PQ2.

Jeśli Kolega tak twierdzi na podstawie swojego wcześniejszego doświadczenia z takim przypadkiem to się zgodzę, ale jeśli tylko na podstawie załączonego zdjęcia, to może to być uszkodzony element, ale równie dobrze to coś co widać na PQ2, to może być pozostały klej po czarnej nalepce, którą autor przytrzymuje palcem.

Jeżeli laptop ładuje baterie to raczej gniazdo jest w pożądku.
Jaka jest rezystancja pomiędzy pinem V+ w gnieździe zasliania do masy ?

adamex napisał(a):Jeżeli laptop ładuje baterie to raczej gniazdo jest w pożądku.
Jaka jest rezystancja pomiędzy pinem V+ w gnieździe zasliania do masy ?

Przecież autor wątku napisał, że nie ładuje baterii. Na zdjęciu widoczna zmiana zabarwienia laminatu. Wskazywałoby to na uszkodzenie laminatu na pinie zasilania. Opór na gnieździe zapewne wynosi 0 Ohm.

Przepraszam nie doczytałem dokłądnie o tej baterii.

Tutaj podobny wątek bardziej rozległego uszkodzenia laminatu.

viewtopic.php?f=11&t=8428
